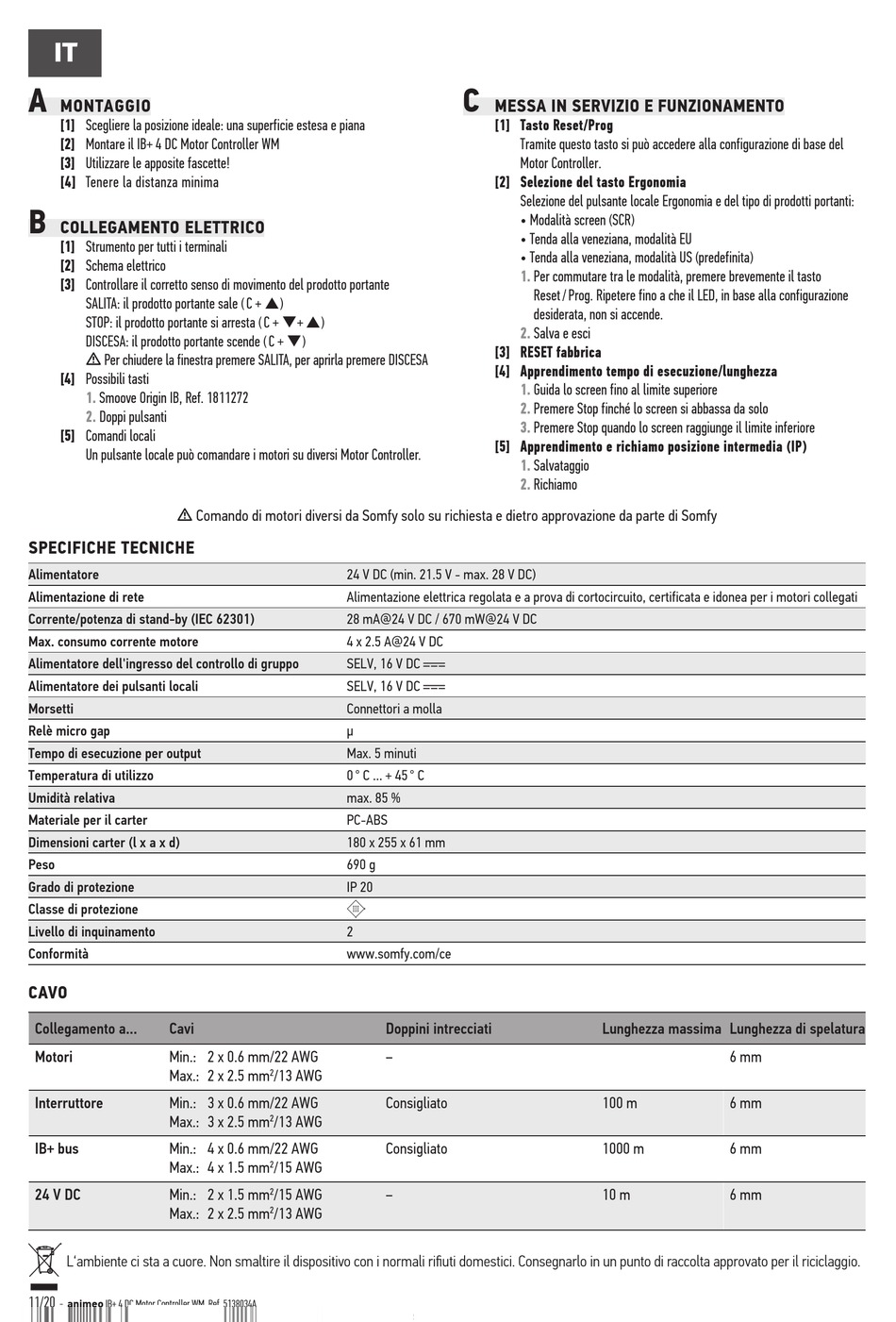

IT
A
MONTAGGIO
[1] Scegliere la posizione ideale: una superficie estesa e piana
[2] Montare il IB+ 4 DC Motor Controller WM
[3] Utilizzare le apposite fascette!
[4] Tenere la distanza minima
B

COLLEGAMENTO ELETTRICO

[1] Strumento per tutti i terminali
[2] Schema elettrico
[3] Controllare il corretto senso di movimento del prodotto portante
SALITA: il prodotto portante sale ( C + )
STOP: il prodotto portante si arresta ( C + + )
DISCESA: il prodotto portante scende ( C + )
m Per chiudere la finestra premere SALITA, per aprirla premere DISCESA
[4] Possibili tasti
1. Smoove Origin IB, Ref. 1811272
2. Doppi pulsanti
[5] Comandi locali
Un pulsante locale può comandare i motori su diversi Motor Controller.
m Comando di motori diversi da Somfy solo su richiesta e dietro approvazione da parte di Somfy

SPECIFICHE TECNICHE

Alimentatore
Alimentazione di rete
Corrente/potenza di stand-by (IEC 62301)
Max. consumo corrente motore
Alimentatore dell'ingresso del controllo di gruppo
Alimentatore dei pulsanti locali
Morsetti
Relè micro gap
Tempo di esecuzione per output
Temperatura di utilizzo
Umidità relativa
Materiale per il carter
Dimensioni carter (l x a x d)
Peso
Grado di protezione
Classe di protezione
Livello di inquinamento
Conformità
CAVO
Collegamento a... Cavi
Motori Min.: 2 x 0.6 mm/22 AWG
Max.: 2 x 2.5 mm
Interruttore Min.: 3 x 0.6 mm/22 AWG
Max.: 3 x 2.5 mm
IB+ bus Min.: 4 x 0.6 mm/22 AWG
Max.: 4 x 1.5 mm
24 V DC Min.: 2 x 1.5 mm
Max.: 2 x 2.5 mm
L'ambiente ci sta a cuore. Non smaltire il dispositivo con i normali rifiuti domestici. Consegnarlo in un punto di raccolta approvato per il riciclaggio.
11/20
- animeo IB+ 4 DC Motor Controller WM. Ref. 5138034A
24 V DC (min. 21.5 V - max. 28 V DC)
Alimentazione elettrica regolata e a prova di cortocircuito, certificata e idonea per i motori collegati
28 mA@24 V DC / 670 mW@24 V DC
4 x 2.5 A@24 V DC
SELV, 16 V DC
SELV, 16 V DC
Connettori a molla
μ
Max. 5 minuti
0 ° C ... + 45 ° C
max. 85 %
PC-ABS
180 x 255 x 61 mm
690 g
IP 20
2
www.somfy.com/ce
Doppini intrecciati
–
/13 AWG
2
Consigliato
/13 AWG
2
Consigliato
/15 AWG
2
/15 AWG –
2
/13 AWG
2
C

MESSA IN SERVIZIO E FUNZIONAMENTO

[1] Tasto Reset/Prog
Tramite questo tasto si può accedere alla configurazione di base del
Motor Controller.
[2] Selezione del tasto Ergonomia
Selezione del pulsante locale Ergonomia e del tipo di prodotti portanti:
• Modalità screen (SCR)
• Tenda alla veneziana, modalità EU
• Tenda alla veneziana, modalità US (predefinita)
1.
Per commutare tra le modalità, premere brevemente il tasto
Reset / Prog. Ripetere fino a che il LED, in base alla configurazione
desiderata, non si accende.
2.
Salva e esci
[3] RESET fabbrica
[4] Apprendimento tempo di esecuzione/lunghezza
1.
Guida lo screen fino al limite superiore
2.
Premere Stop finché lo screen si abbassa da solo
3.
Premere Stop quando lo screen raggiunge il limite inferiore
[5] Apprendimento e richiamo posizione intermedia (IP)
1.
Salvataggio
2.
Richiamo
Lunghezza massima Lunghezza di spelatura
100 m
1000 m
10 m
6 mm
6 mm
6 mm
6 mm
