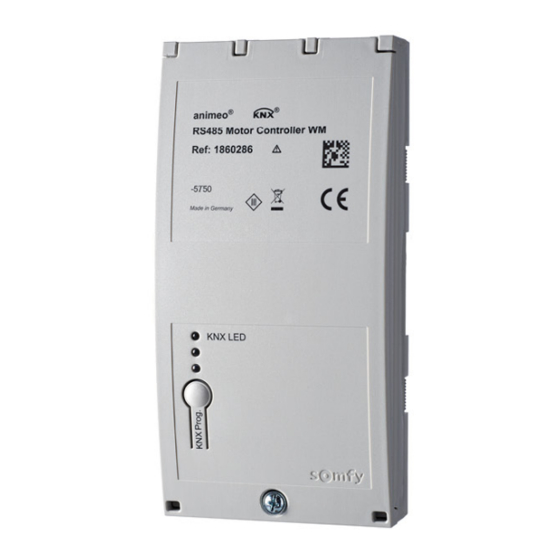

SOMFY anmeo KNX WM Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. SOMFY Anleitungen
  4. Controller
  5. anmeo KNX WM
  6. Bedienungsanleitung

SOMFY anmeo KNX WM Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
© 2017-2021, SOMFY ACTIVITES SA . ALL RIGHTS RESERVED : REF. 5134040G – 2021/02/28
© 2017-2020, SOMFY ACTIVITES SA . ALL RIGHT RESERVED . REF. 5134040D – 2020/01/30

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für SOMFY anmeo KNX WM

Inhaltszusammenfassung für SOMFY anmeo KNX WM

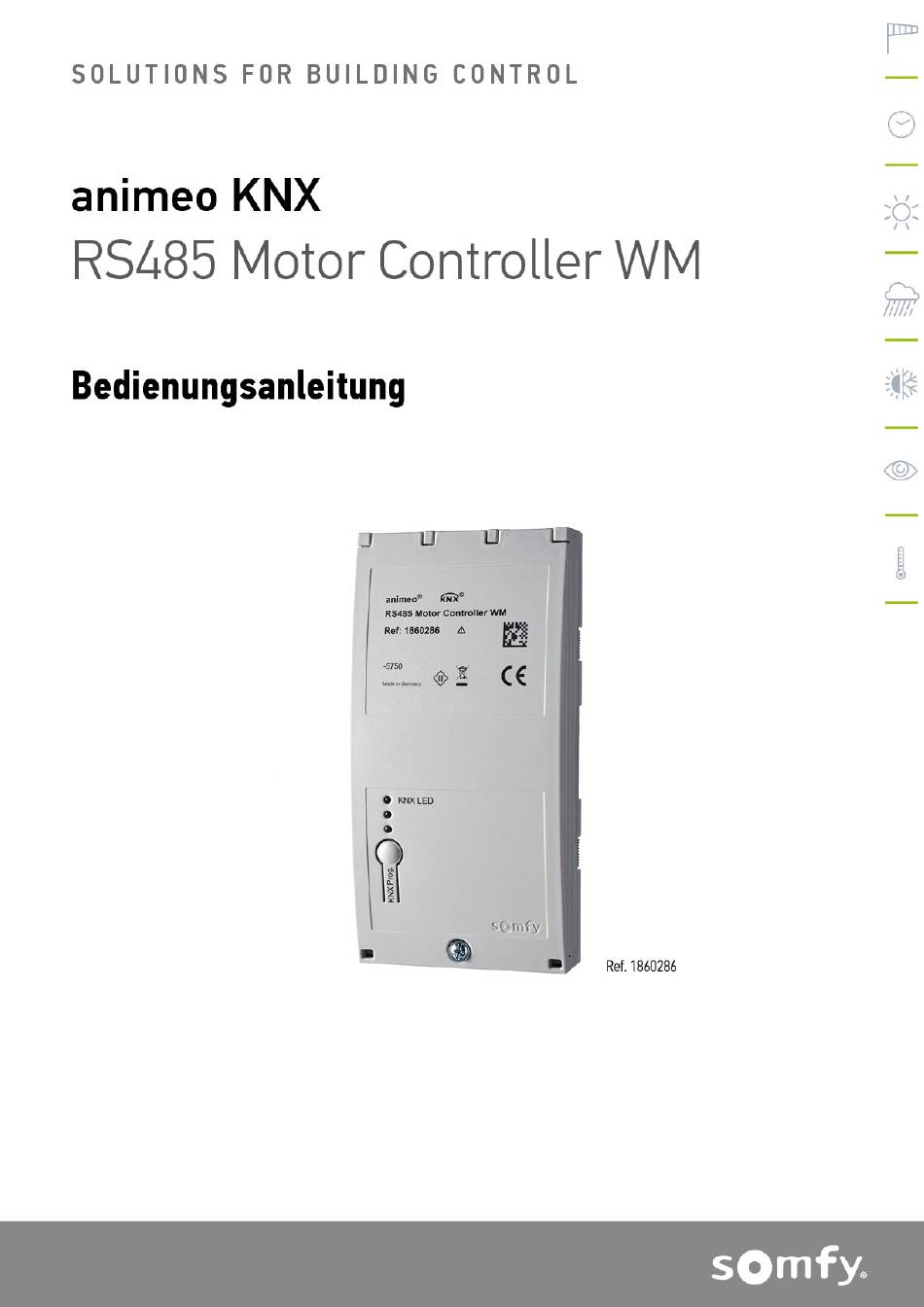

  • Seite 1 © 2017-2021, SOMFY ACTIVITES SA . ALL RIGHTS RESERVED : REF. 5134040G – 2021/02/28 © 2017-2020, SOMFY ACTIVITES SA . ALL RIGHT RESERVED . REF. 5134040D – 2020/01/30...

  • Seite 2: Inhaltsverzeichnis

    Endlagen des Motors richtig eingestellt wurden. Vor der Inbetriebnahme müssen die Sicherheitsanweisungen in dieser Anleitung befolgt werden. SOMFY haftet nicht für Störungen und Schäden, die Folge einer Nichtbeachtung der Anweisun- gen sind (falsche Installation, unzulässige Nutzung usw.). Das Gerät darf nur von einer Fachkraft (gemäß...

  • Seite 3: Produktmerkmale

    Motoren angesteuert werden. Die Motoren können einzeln oder in Grup- pen angesteuert werden. RS485-Motoren können an den RS485 Bridging Adapter, Art.-Nr. 9019004, angeschlossen werden. Dabei können unterschiedliche Motor- typen zum Einsatz kommen. Kompatibel mit allen Somfy SDN Motoren. Produktmerkmale: animeo KNX RS485 Motor Controller WM. Art.-Nr. 5134040G 3/43...

  • Seite 4: Inbetriebnahme

    animeo KNX RS485 Motor Controller WM 28.02.2021 1 Inbetriebnahme Die Behänge müssen montiert und die oberen und unteren Endlagen müssen eingestellt sein (siehe Schaltplan). Die Endlagen des Motors können mit der SDN-Konfigurationssoftware einge- stellt werden. Alle Motoren über den RS485-Bus verbinden und an das Motorsteuergerät anschließen. Die Spannungsversorgung der Motoren einschalten.
  • Seite 5 200 m 8P4C (RJ45) erforderlich, Impedanz 100 Ω (-10 Ω/ +30 Ω), CAT5-FTP empfohlen, gemäß den Somfy RS485-Richtlinien (s. Dokument „SDN Bus Wiring Guide” im Bereich Somfy Digital Net- work (RS485) unter www.somfy.com/projects/downloads) KNX-Bus 2 x 0,8 mm/20 AWG Erforderlich gemäß KNX Topologie- Richtlinien animeo KNX RS485 Motor Controller WM.

  • Seite 6: Kommunikationsobjekte

    animeo KNX RS485 Motor Controller WM 28.02.2021 3 Kommunikationsobjekte Die Objekte im Überblick Maximal 450 Kommunikationsobjekte sind verfügbar, können jedoch nicht gleichzeitig eingesetzt werden. H Maximal 480 Gruppenadressen können verknüpft werden. 3.1.1 Liste der Objekte No. Objektname Modell DPT_ID Beschreibung Motor 1 Positionsanforderung 1 Bit 1.017...
  • Seite 7 animeo KNX RS485 Motor Controller WM 28.02.2021 No. Objektname Modell DPT_ID Beschreibung Motor 1 Fehlerrückmeldung 1 Bit 1.001 Über dieses Kommunikationsobjekt wird ein Telegramm gesendet, wenn ein Motorfehler auftritt, z.B. wenn ein Befehl an den Motor gesendet wurde, aber der Motor sich nicht bewegt.
  • Seite 8 animeo KNX RS485 Motor Controller WM 28.02.2021 No. Objektname Modell DPT_ID Beschreibung 26 Motor 3 Meldung Obere Endlage 1 Bit 1.001 Siehe Objektbeschreibung Nr. 4 für Motor 1 27 Motor 3 Meldung Untere Endlage 1 Bit 1.001 Siehe Objektbeschreibung Nr. 5 für Motor 1 28 Motor 3 Fehlerrückmeldung 1 Bit 1.001...
  • Seite 9 animeo KNX RS485 Motor Controller WM 28.02.2021 No. Objektname Modell DPT_ID Beschreibung 63 Motor 6 Zyklen 4 Bytes 12.001 Siehe Objektbeschreibung Nr. 8 für Motor 1 64 Motor 6 Rückmeldung Sicherheit 1 Bit 1.001 Siehe Objektbeschreibung Nr. 9 für Motor 1 65 Motor 6 Rückmeldung Automatik 1 Bit 1.001...
  • Seite 10 animeo KNX RS485 Motor Controller WM 28.02.2021 No. Objektname Modell DPT_ID Beschreibung 100 Motor 10 Positionsanforderung 1 Bit 1.017 Siehe Objektbeschreibung Nr. 1 für Motor 1 101 Motor 10 Positionsrückmeldung 1 Byte 5.001 Siehe Objektbeschreibung Nr. 2 für Motor 1 102 Motor 10 Lamellenrückmeldung 1 Byte 5.001...
  • Seite 11 animeo KNX RS485 Motor Controller WM 28.02.2021 No. Objektname Modell DPT_ID Beschreibung 137 Motor 13 Meldung Untere Endlage 1 Bit 1.001 Siehe Objektbeschreibung Nr. 5 für Motor 1 138 Motor 13 Fehlerrückmeldung 1 Bit 1.001 Siehe Objektbeschreibung Nr. 6 für Motor 1 139 Motor 13 Identifikationsnummer 4 Bytes 12.* Siehe Objektbeschreibung Nr.
  • Seite 12 animeo KNX RS485 Motor Controller WM 28.02.2021 No. Objektname Modell DPT_ID Beschreibung 174 Motor 16 Rückmeldung Sicherheit 1 Bit 1.001 Siehe Objektbeschreibung Nr. 9 für Motor 1 175 Motor 16 Rückmeldung Automatik 1 Bit 1.001 Siehe Objektbeschreibung Nr. 10 für Motor 1 176 Motor 16 Rückmeldung Manuell 1 Bit 1.001...
  • Seite 13 animeo KNX RS485 Motor Controller WM 28.02.2021 No. Objektname Modell DPT_ID Beschreibung Wenn die Jalousie stillsteht ist, wird eine Wendung durchgeführt. Zusätzlich drehen sich die Lamellen beim Empfangen eines Te- legramms mit dem Wert "1" GESCHLOSSEN und fahren AUF beim Empfangen eines Te- legramms mit dem Wert "0".
  • Seite 14 animeo KNX RS485 Motor Controller WM 28.02.2021 No. Objektname Modell DPT_ID Beschreibung 207 Befehlsgruppe 1 1 Bit 1.001 Wenn ein Telegramm mit dem Wert „1“ bei Sicherheit niedrig diesem Kommunikationsobjekt eingeht, be- wegt sich der Behang in die Position, die in den ETS-Parametern eingestellt wurde.
  • Seite 15 animeo KNX RS485 Motor Controller WM 28.02.2021 No. Objektname Modell DPT_ID Beschreibung 211 Befehlsgruppe 1 1 Bit 1.017 Wenn ein Telegramm mit dem Wert „1“ oder Vorrang zurücksetzen „0“ bei diesem Kommunikationsobjekt ein- geht, wird die korrekte Priorität bei diesem Behang wiederhergestellt.
  • Seite 16 animeo KNX RS485 Motor Controller WM 28.02.2021 No. Objektname Modell DPT_ID Beschreibung 225 Befehlsgruppe 2 1 Bit 1.017 Siehe Objektbeschreibung Nr. 211 für Be- Vorrang zurücksetzen fehlsgruppe 1 226 Befehlsgruppe 2 1 Bit 1.003 Siehe Objektbeschreibung Nr. 212 für Be- fehlsgruppe 1 Automatikbefehle 227 Befehlsgruppe 3 Auf/Ab...
  • Seite 17 animeo KNX RS485 Motor Controller WM 28.02.2021 No. Objektname Modell DPT_ID Beschreibung 245 Befehlsgruppe 4 1 Byte 5.001 Siehe Objektbeschreibung Nr. 203 für Be- Position Automatisch fehlsgruppe 1 246 Befehlsgruppe 4 1 Byte 5.001 Siehe Objektbeschreibung Nr. 204 für Be- Wendung Automatisch fehlsgruppe 1 247 Befehlsgruppe 4...
  • Seite 18 animeo KNX RS485 Motor Controller WM 28.02.2021 No. Objektname Modell DPT_ID Beschreibung 266 Befehlsgruppe 5 1 Bit 1.001 Siehe Objektbeschreibung Nr. 210 für Be- Automatik/Manuell fehlsgruppe 1 267 Befehlsgruppe 5 1 Bit 1.017 Siehe Objektbeschreibung Nr. 211 für Be- Vorrang zurücksetzen fehlsgruppe 1 268 Befehlsgruppe 5 1 Bit...
  • Seite 19 animeo KNX RS485 Motor Controller WM 28.02.2021 No. Objektname Modell DPT_ID Beschreibung 286 Befehlsgruppe 7 1 Byte 5.001 Siehe Objektbeschreibung Nr. 202 für Be- Wendung Manuell fehlsgruppe 1 287 Befehlsgruppe 7 1 Byte 5.001 Siehe Objektbeschreibung Nr. 203 für Be- Position Automatisch fehlsgruppe 1 288 Befehlsgruppe 7...
  • Seite 20 animeo KNX RS485 Motor Controller WM 28.02.2021 No. Objektname Modell DPT_ID Beschreibung 307 Befehlsgruppe 8 1 Bit 1.001 Siehe Objektbeschreibung Nr. 209 für Be- Funktionen blockieren fehlsgruppe 1 308 Befehlsgruppe 8 1 Bit 1.001 Siehe Objektbeschreibung Nr. 210 für Be- Automatik/Manuell fehlsgruppe 1 309 Befehlsgruppe 8...
  • Seite 21 animeo KNX RS485 Motor Controller WM 28.02.2021 No. Objektname Modell DPT_ID Beschreibung 327 Befehlsgruppe 10 1 Byte 5.001 Siehe Objektbeschreibung Nr. 201 für Be- Position Manuell fehlsgruppe 1 328 Befehlsgruppe 10 1 Byte 5.001 Siehe Objektbeschreibung Nr. 202 für Be- Wendung Manuell fehlsgruppe 1 329 Befehlsgruppe 10...
  • Seite 22 animeo KNX RS485 Motor Controller WM 28.02.2021 No. Objektname Modell DPT_ID Beschreibung 348 Befehlsgruppe 11 1 Bit 1.001 Siehe Objektbeschreibung Nr. 208 für Be- Sicherheit hoch fehlsgruppe 1 349 Befehlsgruppe 11 1 Bit 1.001 Siehe Objektbeschreibung Nr. 209 für Be- Funktionen blockieren fehlsgruppe 1 350 Befehlsgruppe 11...
  • Seite 23 animeo KNX RS485 Motor Controller WM 28.02.2021 No. Objektname Modell DPT_ID Beschreibung 367 Befehlsgruppe 13 Auf/Ab 1 Bit 1.008 Siehe Objektbeschreibung Nr. 199 für Be- fehlsgruppe 1 368 Befehlsgruppe 13 1 Bit 1.017 Siehe Objektbeschreibung Nr. 200 für Be- Gezielter Stopp fehlsgruppe 1 Befehlsgruppe 13 1 Bit...
  • Seite 24 animeo KNX RS485 Motor Controller WM 28.02.2021 No. Objektname Modell DPT_ID Beschreibung 387 Befehlsgruppe 14 1 Bit 1.008 Siehe Objektbeschreibung Nr. 205 für Be- Zwischenposition 1 fehlsgruppe 1 388 Befehlsgruppe 14 1 Bit 1.008 Siehe Objektbeschreibung Nr. 206 für Be- Zwischenposition 2 fehlsgruppe 1 389 Befehlsgruppe 14...
  • Seite 25 animeo KNX RS485 Motor Controller WM 28.02.2021 No. Objektname Modell DPT_ID Beschreibung 408 Befehlsgruppe 15 1 Bit 1.003 See object description no. 212 for command group 1 Automatikbefehle 409 Befehlsgruppe 16 Auf/Ab 1 Bit 1.008 Siehe Objektbeschreibung Nr. 199 für Be- fehlsgruppe 1 410 Befehlsgruppe 16 1 Bit...
  • Seite 26 animeo KNX RS485 Motor Controller WM 28.02.2021 No. Objektname Modell DPT_ID Beschreibung 428 Befehlsgruppe 17 1 Byte 5.001 Siehe Objektbeschreibung Nr. 204 für Be- Wendung Automatisch fehlsgruppe 1 429 Befehlsgruppe 17 1 Bit 1.008 Siehe Objektbeschreibung Nr. 205 für Be- Zwischenposition 1 fehlsgruppe 1 430 Befehlsgruppe 17...
  • Seite 27 animeo KNX RS485 Motor Controller WM 28.02.2021 No. Objektname Modell DPT_ID Beschreibung 449 Befehlsgruppe 18 1 Bit 1.017 Siehe Objektbeschreibung Nr. 211 für Be- Vorrang zurücksetzen fehlsgruppe 1 450 Befehlsgruppe 18 1 Bit 1.003 See object description no. 212 for command group 1 Automatikbefehle animeo KNX RS485 Motor Controller WM.

  • Seite 28: Parameter

    animeo KNX RS485 Motor Controller WM 28.02.2021 4 Parameter Die Wahlmöglichkeiten für die einzelnen Parameter werden jeweils beschrieben. Die Standardeinstellungen sind kursiv gedruckt. In den nachfolgenden Abbildungen der verschiedenen Parameterkarten wird die maxi- male Anzahl von Parametern gezeigt. Nicht erforderliche Objekte sind je nach Parametereinstellungen aus- geblendet.

  • Seite 29: Menü-Indexkarte „Motor 1

    animeo KNX RS485 Motor Controller WM 28.02.2021 4.1.2 Menü-Indexkarte „Motor 1” Die Einstellungen für die Motoren werden beispielhaft an “Motor 1” gezeigt. Je nachdem wieviele Motoren im Menü „Motor Controller“ ausgewählt wurden, sind sie für alle weiteren Motoren ebenfalls auszuführen. Beschreibung der Motorverwendung/-platzierung Hier kann eine Bezeichnung für den Einbauort des Behangs eingegeben werden, z.B.
  • Seite 30 animeo KNX RS485 Motor Controller WM 28.02.2021 Aktuelle Endlage korrigieren Optionen:  Nein  Nach oben  Nach unten Mit diesem Parameter wird die eingelernte Endlage des Motors nach oben oder nach unten verschoben. Wird der Parameter „Nach oben“ oder „Nach unten“ gewählt, öffnen sich weitere Menüparameter. Bevor die eingestellten ETS-Parameter in den KNX RS485 Motor Controller heruntergeladen werden können, muss sich die Jalousie in der zu ändernden/veränderten Endlage befinden.
  • Seite 31 animeo KNX RS485 Motor Controller WM 28.02.2021 4.1 Endlage verschieben um Optionen: 10 – 50 Impulse Die Endlagen der Motoren werden um 10 – 50 Inkremente nach oben bzw. unten nachjustiert. Verschiedene Umdrehungen sind möglich, um die aktuellen Endlagen der 3 Motortypen zu korrigieren: Sonesse50 RS485 oder LT50 RS485 ≈...
  • Seite 32 animeo KNX RS485 Motor Controller WM 28.02.2021 Zwischenposition 1 (IP1) und 2 (IP2) Optionen:  0  1 – 99 % Mit diesen Parametern werden die Zwischenpositionen 1 und 2 definiert. Der Einstellwert in % entspricht der eingestellten Bewegungszeit des Behangs. Um Zwischenposition 1 und Zwischenposition 2 zu deaktivieren, muss der Wert 0 eingegeben werden.

  • Seite 33: Gruppenzuordnung

    animeo KNX RS485 Motor Controller WM 28.02.2021 10. Wiederholzeit Rückmeldung Dieser Parameter definiert, in welchen Zeitintervallen die aktuelle Position der Jalousien und der Lamellen- winkel von der Steuerung gemeldet und auf dem Bus übertragen wird. Die benötigte Zeit für die Rückmel- dung der Motoren erhöht sich mit jedem weiteren angeschlossenen Motor.

  • Seite 34: Menü-Indexkarte „Befehlsgruppe 1

    animeo KNX RS485 Motor Controller WM 28.02.2021 Motor 1 gehört zu Eine verfügbare Befehlsgruppe wählen: Optionen:  Befehlsgruppe 1  Befehlsgruppe 2  Befehlsgruppe 3  Befehlsgruppe 4  Befehlsgruppe 5  Befehlsgruppe 6  Befehlsgruppe 7  Befehlsgruppe 8 ...
  • Seite 35 animeo KNX RS485 Motor Controller WM 28.02.2021 Beschreibung der Befehlsgruppe Hier kann ein Name für den Ort der Befehlsgruppe eingegeben werden. Mehrere Behänge können gruppiert und benannt werden, z.B. Geschoss, Fassade. Sicherheitsposition niedrige Prio Optionen:  Obere Endlage  Untere Endlage ...
  • Seite 36 animeo KNX RS485 Motor Controller WM 28.02.2021 Nach Sicherheit letzte Position wieder anfahren Wenn „Ja“ eingestellt wird, bewegt sich der Behang nach Ende der Sicherheitsfunktion wieder in die letzte Position vor Aktivierung der Prioritätsposition. Automatik/Manuell-Funktion Optionen:  Kein Vorrang  Vorrang Automatik-Funktionen ...
  • Seite 37 animeo KNX RS485 Motor Controller WM 28.02.2021 Automatik objektgesteuert • Die Fahrbefehle werden standardmäßig in der Reihenfolge des Befehleingangs ausgeführt. Automatik- und Manuellbefehle haben die gleiche Priorität. Wenn das Objekt “Automatikbefehl” freigegeben ist = „1“, werden alle manuellen und automatischen Befehle berücksichtigt (1 Bit bzw.
  • Seite 38 animeo KNX RS485 Motor Controller WM 28.02.2021 11. Automatik-Fahrbefehle und Zwischenposition 2 sperren Mit diesem Parameter können automatische Laufbefehle (Byte/Bit) pro Objekt (209) blockiert werden. Wird während der Bewegung einer Jalousie auf dem entsprechenden Objekt ein Telegramm mit dem Wert "1" empfangen, wird diese Bewegung bis zum Ende ausgeführt.

  • Seite 39: Technische Daten

    -5° C bis 50° C Relative Luftfeuchtigkeit max. 85 % Gehäusematerial PC-ABS Gehäuseabmessungen (B x H x T) 90 x 180 x 45 mm Gewicht 175 g Schutzgrad IP 20 Schutzklasse Konformitätserklärung www.somfy.com/ce animeo KNX RS485 Motor Controller WM. Art.-Nr. 5134040G 39/43...

  • Seite 40: Allgemeine Informationen

    animeo KNX RS485 Motor Controller WM 28.02.2021 6 Allgemeine Informationen Masterreset 1. Den KNX-Bus vom Motorsteuergerät abziehen. 2. Auf-/Ab-Tasten am Gerät drücken, dann den KNX-Bus verbinden. 3. Warten, bis die LED „KNX Prog“ aufleuchtet.  Das ETS-Projekt im Motorsteuergerät wird gelöscht. ...
  • Seite 41 animeo KNX RS485 Motor Controller WM 28.02.2021 Löschen der Anwendung und der Adressen mit Hilfe der ETS Gespeicherte Motor-IDs werden nicht gelöscht. Zum Löschen aller gespeicherten Motor-IDs im Motorsteuergerät muss „rescan“ im Parameter Motor-ID von Motor 1 eingegeben werden. Anschließend startet die Suche nach Motor-IDs. animeo KNX RS485 Motor Controller WM.

  • Seite 42: Anhang

    animeo KNX RS485 Motor Controller WM 28.02.2021 7 Anhang Anwendungsbeispiele Sensor- Motor 1…. daten Objekt Motor 1 Motor 1 Positionsrückmeldung Motor 1 Rückmeldung Obere Endlage Info Panel Motor 1 Rückmeldung Untere Endlage Motor 1 Fehlerrückmeldung Befehlsgruppe 1 Motor 1 Objekt Manuell- befehl Befehlsgruppe 1 Auf/Ab (Bit)
