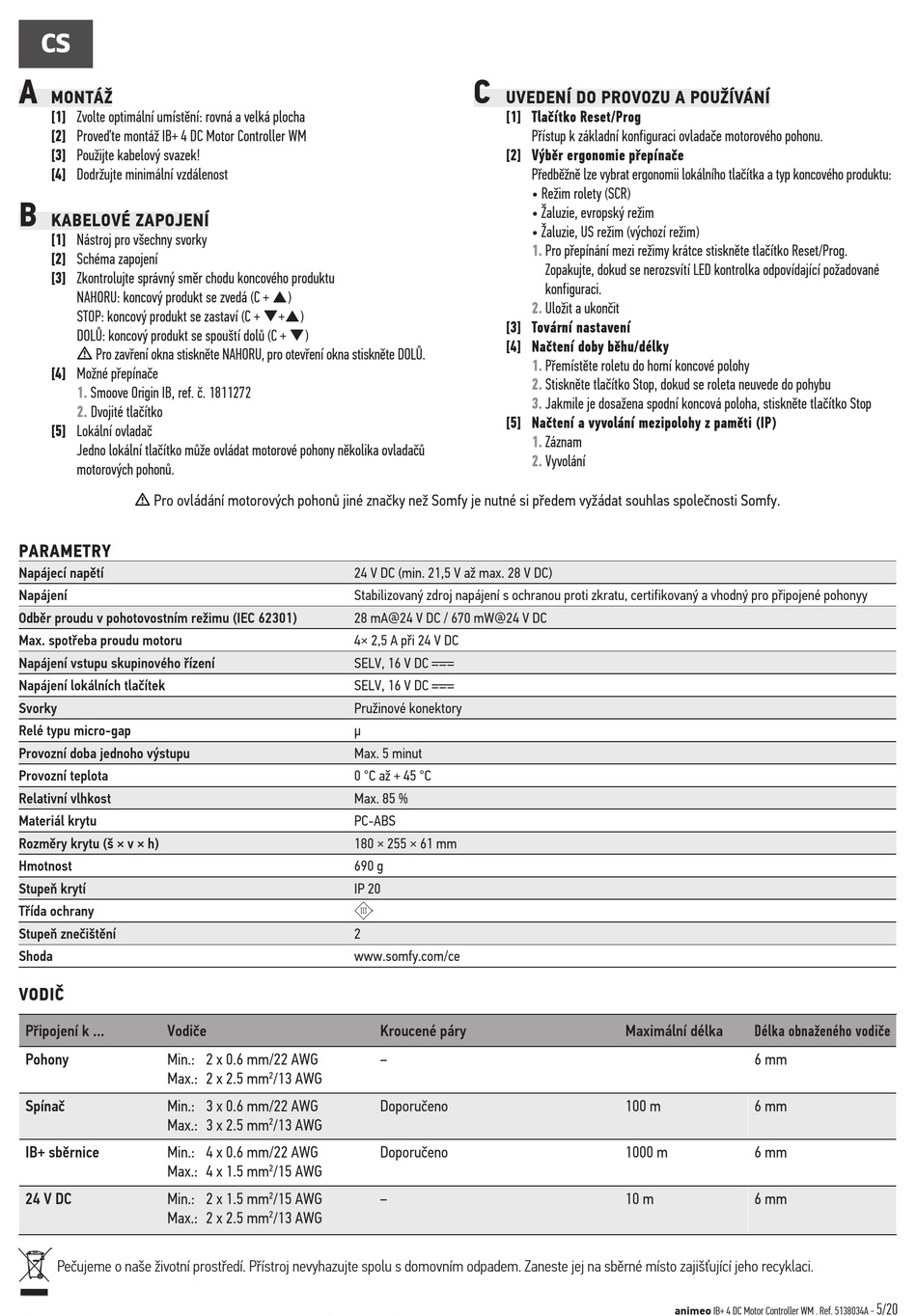

SOMFY animeo IB+ 4 DC Motor Controller WM Gebrauchsanweisung Seite 5

CS
A
MONTÁŽ
[1] Zvolte optimální umístění: rovná a velká plocha
[2] Proveďte montáž IB+ 4 DC Motor Controller WM
[3] Použijte kabelový svazek!
[4] Dodržujte minimální vzdálenost
B
KABELOVÉ ZAPOJENÍ
[1] Nástroj pro všechny svorky
[2] Schéma zapojení
[3] Zkontrolujte správný směr chodu koncového produktu
NAHORU: koncový produkt se zvedá (C + )
STOP: koncový produkt se zastaví (C + +)
DOLŮ: koncový produkt se spouští dolů (C + )
m Pro zavření okna stiskněte NAHORU, pro otevření okna stiskněte DOLŮ.
[4] Možné přepínače
1.
Smoove Origin IB, ref. č. 1811272
2.
Dvojité tlačítko
[5] Lokální ovladač
Jedno lokální tlačítko může ovládat motorové pohony několika ovladačů
motorových pohonů.
m Pro ovládání motorových pohonů jiné značky než Somfy je nutné si předem vyžádat souhlas společnosti Somfy.
PARAMETRY
Napájecí napětí
Napájení
Odběr proudu v pohotovostním režimu (IEC 62301)
Max. spotřeba proudu motoru
Napájení vstupu skupinového řízení
Napájení lokálních tlačítek
Svorky
Relé typu micro-gap
Provozní doba jednoho výstupu
Provozní teplota
Relativní vlhkost
Materiál krytu
Rozměry krytu (š × v × h)
Hmotnost
Stupeň krytí
Třída ochrany
Stupeň znečištění
Shoda
VODIČ
Připojení k ... Vodiče
Pohony Min.: 2 x 0.6 mm/22 AWG
Max.: 2 x 2.5 mm
Spínač Min.: 3 x 0.6 mm/22 AWG
Max.: 3 x 2.5 mm
IB+ sběrnice Min.: 4 x 0.6 mm/22 AWG
Max.: 4 x 1.5 mm
24 V DC Min.: 2 x 1.5 mm
Max.: 2 x 2.5 mm
Pečujeme o naše životní prostředí. Přístroj nevyhazujte spolu s domovním odpadem. Zaneste jej na sběrné místo zajišťující jeho recyklaci.
24 V DC (min. 21,5 V až max. 28 V DC)
Stabilizovaný zdroj napájení s ochranou proti zkratu, certifikovaný a vhodný pro připojené pohonyy
28 mA@24 V DC / 670 mW@24 V DC
4× 2,5 A při 24 V DC
SELV, 16 V DC
SELV, 16 V DC
Pružinové konektory
μ
Max. 5 minut
0 °C až + 45 °C
Max. 85 %
PC-ABS
180 × 255 × 61 mm
690 g
IP 20
2
www.somfy.com/ce
Kroucené páry
–
/13 AWG
2
Doporučeno
/13 AWG
2
Doporučeno
/15 AWG
2
/15 AWG –
2
/13 AWG
2
C
UVEDENÍ DO PROVOZU A POUŽÍVÁNÍ
[1] Tlačítko Reset/Prog
Přístup k základní konfiguraci ovladače motorového pohonu.
[2] Výběr ergonomie přepínače
Předběžně lze vybrat ergonomii lokálního tlačítka a typ koncového produktu:
• Režim rolety (SCR)
• Žaluzie, evropský režim
• Žaluzie, US režim (výchozí režim)
1.
Pro přepínání mezi režimy krátce stiskněte tlačítko Reset/Prog.
Zopakujte, dokud se nerozsvítí LED kontrolka odpovídající požadované
konfiguraci.
2. Uložit a ukončit
[3] Tovární nastavení
[4] Načtení doby běhu/délky
1.
Přemístěte roletu do horní koncové polohy
2. Stiskněte tlačítko Stop, dokud se roleta neuvede do pohybu
3. Jakmile je dosažena spodní koncová poloha, stiskněte tlačítko Stop
[5] Načtení a vyvolání mezipolohy z paměti (IP)
1.
Záznam
2.
Vyvolání
Maximální délka
100 m
1000 m
10 m
Délka obnaženého vodiče
6 mm
6 mm
6 mm
6 mm
animeo IB+ 4 DC Motor Controller WM . Ref. 5138034A -
5/20
