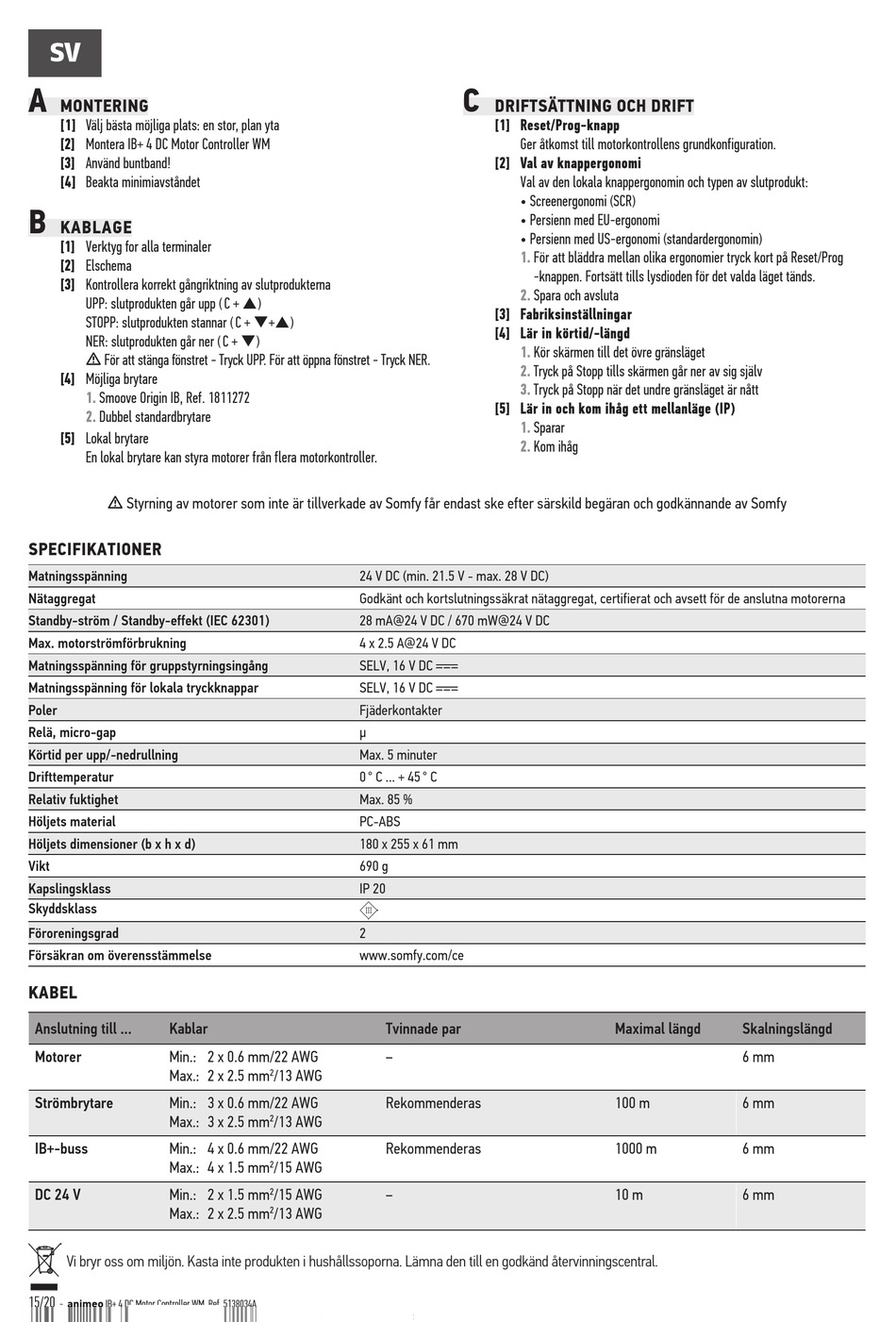

SOMFY animeo IB+ 4 DC Motor Controller WM Gebrauchsanweisung Seite 15

SV
A
MONTERING
[1] Välj bästa möjliga plats: en stor, plan yta
[2] Montera IB+ 4 DC Motor Controller WM
[3] Använd buntband!
[4] Beakta minimiavståndet
B
KABLAGE
[1] Verktyg for alla terminaler
[2] Elschema
[3] Kontrollera korrekt gångriktning av slutprodukterna
UPP: slutprodukten går upp ( C + )
STOPP: slutprodukten stannar ( C + +)
NER: slutprodukten går ner ( C + )
m För att stänga fönstret - Tryck UPP. För att öppna fönstret - Tryck NER.
[4] Möjliga brytare
1. Smoove Origin IB, Ref. 1811272
2. Dubbel standardbrytare
[5] Lokal brytare
En lokal brytare kan styra motorer från flera motorkontroller.
m Styrning av motorer som inte är tillverkade av Somfy får endast ske efter särskild begäran och godkännande av Somfy
SPECIFIKATIONER
Matningsspänning
Nätaggregat
Standby-ström / Standby-effekt (IEC 62301)
Max. motorströmförbrukning
Matningsspänning för gruppstyrningsingång
Matningsspänning för lokala tryckknappar
Poler
Relä, micro-gap
Körtid per upp/-nedrullning
Drifttemperatur
Relativ fuktighet
Höljets material
Höljets dimensioner (b x h x d)
Vikt
Kapslingsklass
Skyddsklass
Föroreningsgrad
Försäkran om överensstämmelse
KABEL
Anslutning till ... Kablar
Motorer Min.: 2 x 0.6 mm/22 AWG
Max.: 2 x 2.5 mm
Strömbrytare Min.: 3 x 0.6 mm/22 AWG
Max.: 3 x 2.5 mm
IB+-buss Min.: 4 x 0.6 mm/22 AWG
Max.: 4 x 1.5 mm
DC 24 V Min.: 2 x 1.5 mm
Max.: 2 x 2.5 mm
Vi bryr oss om miljön. Kasta inte produkten i hushållssoporna. Lämna den till en godkänd återvinningscentral.
15/20
- animeo IB+ 4 DC Motor Controller WM. Ref. 5138034A
24 V DC (min. 21.5 V - max. 28 V DC)
Godkänt och kortslutningssäkrat nätaggregat, certifierat och avsett för de anslutna motorerna
28 mA@24 V DC / 670 mW@24 V DC
4 x 2.5 A@24 V DC
SELV, 16 V DC
SELV, 16 V DC
Fjäderkontakter
μ
Max. 5 minuter
0 ° C ... + 45 ° C
Max. 85 %
PC-ABS
180 x 255 x 61 mm
690 g
IP 20
2
www.somfy.com/ce
Tvinnade par
–
/13 AWG
2
Rekommenderas
/13 AWG
2
Rekommenderas
/15 AWG
2
/15 AWG –
2
/13 AWG
2
C
DRIFTSÄTTNING OCH DRIFT
[1] Reset/Prog-knapp
Ger åtkomst till motorkontrollens grundkonfiguration.
[2] Val av knappergonomi
Val av den lokala knappergonomin och typen av slutprodukt:
• Screenergonomi (SCR)
• Persienn med EU-ergonomi
• Persienn med US-ergonomi (standardergonomin)
1.
För att bläddra mellan olika ergonomier tryck kort på Reset/Prog
-knappen. Fortsätt tills lysdioden för det valda läget tänds.
2.
Spara och avsluta
[3] Fabriksinställningar
[4] Lär in körtid/-längd
1.
Kör skärmen till det övre gränsläget
2.
Tryck på Stopp tills skärmen går ner av sig själv
3.
Tryck på Stopp när det undre gränsläget är nått
[5] Lär in och kom ihåg ett mellanläge (IP)
1.
Sparar
2.
Kom ihåg
Maximal längd
100 m
1000 m
10 m
Skalningslängd
6 mm
6 mm
6 mm
6 mm
