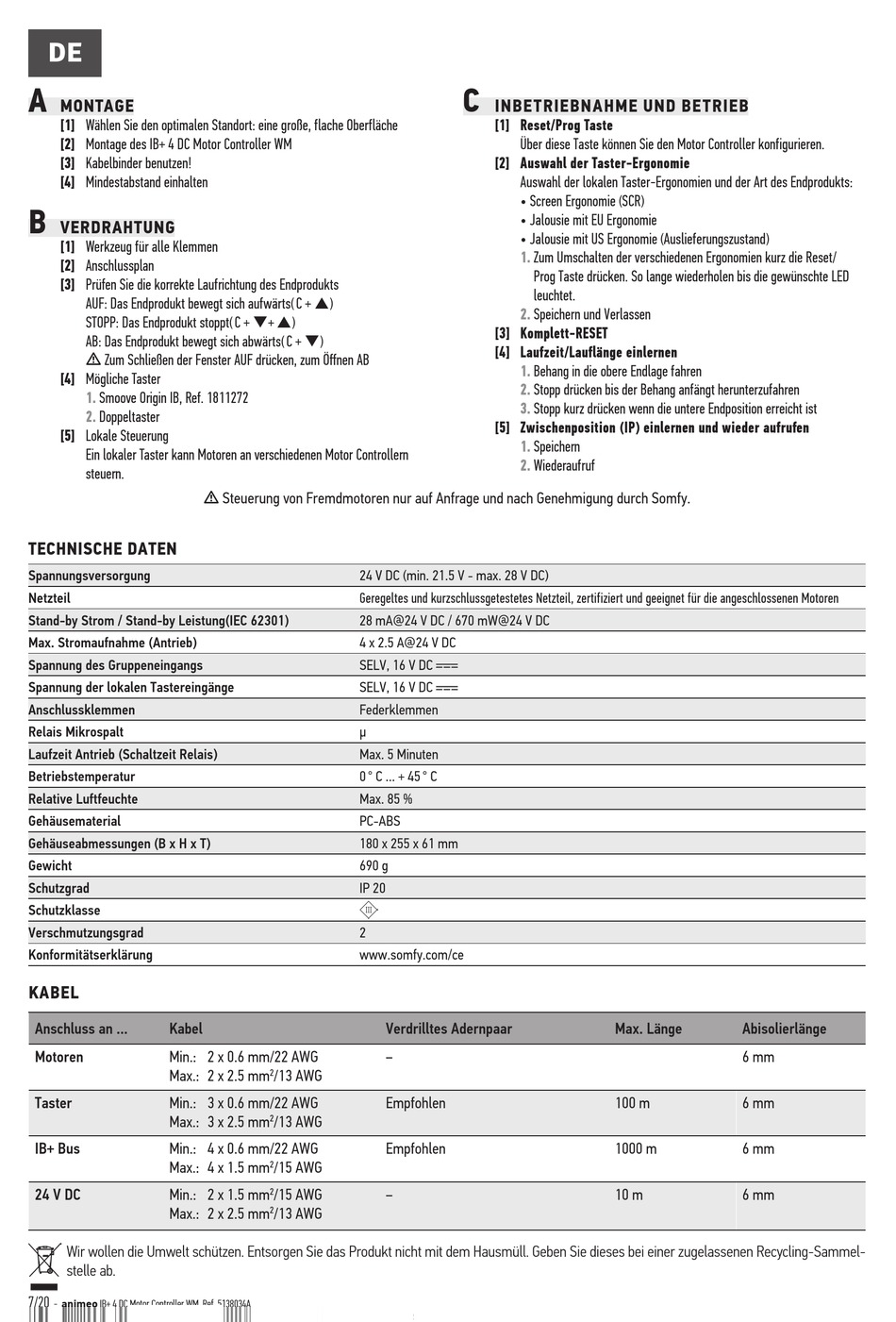

Cinbetriebnahme Und Betrieb; Technische Daten - SOMFY animeo IB+ 4 DC Motor Controller WM Gebrauchsanweisung

DE
A
MONTAGE
[1] Wählen Sie den optimalen Standort: eine große, flache Oberfläche
[2] Montage des IB+ 4 DC Motor Controller WM
[3] Kabelbinder benutzen!
[4] Mindestabstand einhalten
B
VERDRAHTUNG
[1] Werkzeug für alle Klemmen
[2] Anschlussplan
[3] Prüfen Sie die korrekte Laufrichtung des Endprodukts
AUF: Das Endprodukt bewegt sich aufwärts( C + )
STOPP: Das Endprodukt stoppt( C + + )
AB: Das Endprodukt bewegt sich abwärts( C + )
m Zum Schließen der Fenster AUF drücken, zum Öffnen AB
[4] Mögliche Taster
1. Smoove Origin IB, Ref. 1811272
2. Doppeltaster
[5] Lokale Steuerung
Ein lokaler Taster kann Motoren an verschiedenen Motor Controllern
steuern.

TECHNISCHE DATEN

Spannungsversorgung
Netzteil
Stand-by Strom / Stand-by Leistung(IEC 62301)
Max. Stromaufnahme (Antrieb)
Spannung des Gruppeneingangs
Spannung der lokalen Tastereingänge
Anschlussklemmen
Relais Mikrospalt
Laufzeit Antrieb (Schaltzeit Relais)
Betriebstemperatur
Relative Luftfeuchte
Gehäusematerial
Gehäuseabmessungen (B x H x T)
Gewicht
Schutzgrad
Schutzklasse
Verschmutzungsgrad
Konformitätserklärung
KABEL
Anschluss an ... Kabel
Motoren Min.: 2 x 0.6 mm/22 AWG
Max.: 2 x 2.5 mm
Taster Min.: 3 x 0.6 mm/22 AWG
Max.: 3 x 2.5 mm
IB+ Bus Min.: 4 x 0.6 mm/22 AWG
Max.: 4 x 1.5 mm
24 V DC Min.: 2 x 1.5 mm
Max.: 2 x 2.5 mm
Wir wollen die Umwelt schützen. Entsorgen Sie das Produkt nicht mit dem Hausmüll. Geben Sie dieses bei einer zugelassenen Recycling-Sammel-
stelle ab.
7/20
- animeo IB+ 4 DC Motor Controller WM. Ref. 5138034A
m Steuerung von Fremdmotoren nur auf Anfrage und nach Genehmigung durch Somfy.
24 V DC (min. 21.5 V - max. 28 V DC)
Geregeltes und kurzschlussgetestetes Netzteil, zertifiziert und geeignet für die angeschlossenen Motoren
28 mA@24 V DC / 670 mW@24 V DC
4 x 2.5 A@24 V DC
SELV, 16 V DC
SELV, 16 V DC
Federklemmen
μ
Max. 5 Minuten
0 ° C ... + 45 ° C
Max. 85 %
PC-ABS
180 x 255 x 61 mm
690 g
IP 20
2
www.somfy.com/ce
/13 AWG
2
/13 AWG
2
/15 AWG
2
/15 AWG
2
/13 AWG
2
C
INBETRIEBNAHME UND BETRIEB
[1] Reset/Prog Taste
Über diese Taste können Sie den Motor Controller konfigurieren.
[2] Auswahl der Taster-Ergonomie
Auswahl der lokalen Taster-Ergonomien und der Art des Endprodukts:
• Screen Ergonomie (SCR)
• Jalousie mit EU Ergonomie
• Jalousie mit US Ergonomie (Auslieferungszustand)
1.
Zum Umschalten der verschiedenen Ergonomien kurz die Reset/
Prog Taste drücken. So lange wiederholen bis die gewünschte LED
leuchtet.
2.
Speichern und Verlassen
[3] Komplett-RESET
[4] Laufzeit/Lauflänge einlernen
1.
Behang in die obere Endlage fahren
2.
Stopp drücken bis der Behang anfängt herunterzufahren
3.
Stopp kurz drücken wenn die untere Endposition erreicht ist
[5] Zwischenposition (IP) einlernen und wieder aufrufen
1.
Speichern
2.
Wiederaufruf
Verdrilltes Adernpaar
–
Empfohlen
Empfohlen
–
Max. Länge Abisolierlänge
6 mm
100 m 6 mm
1000 m 6 mm
10 m 6 mm
