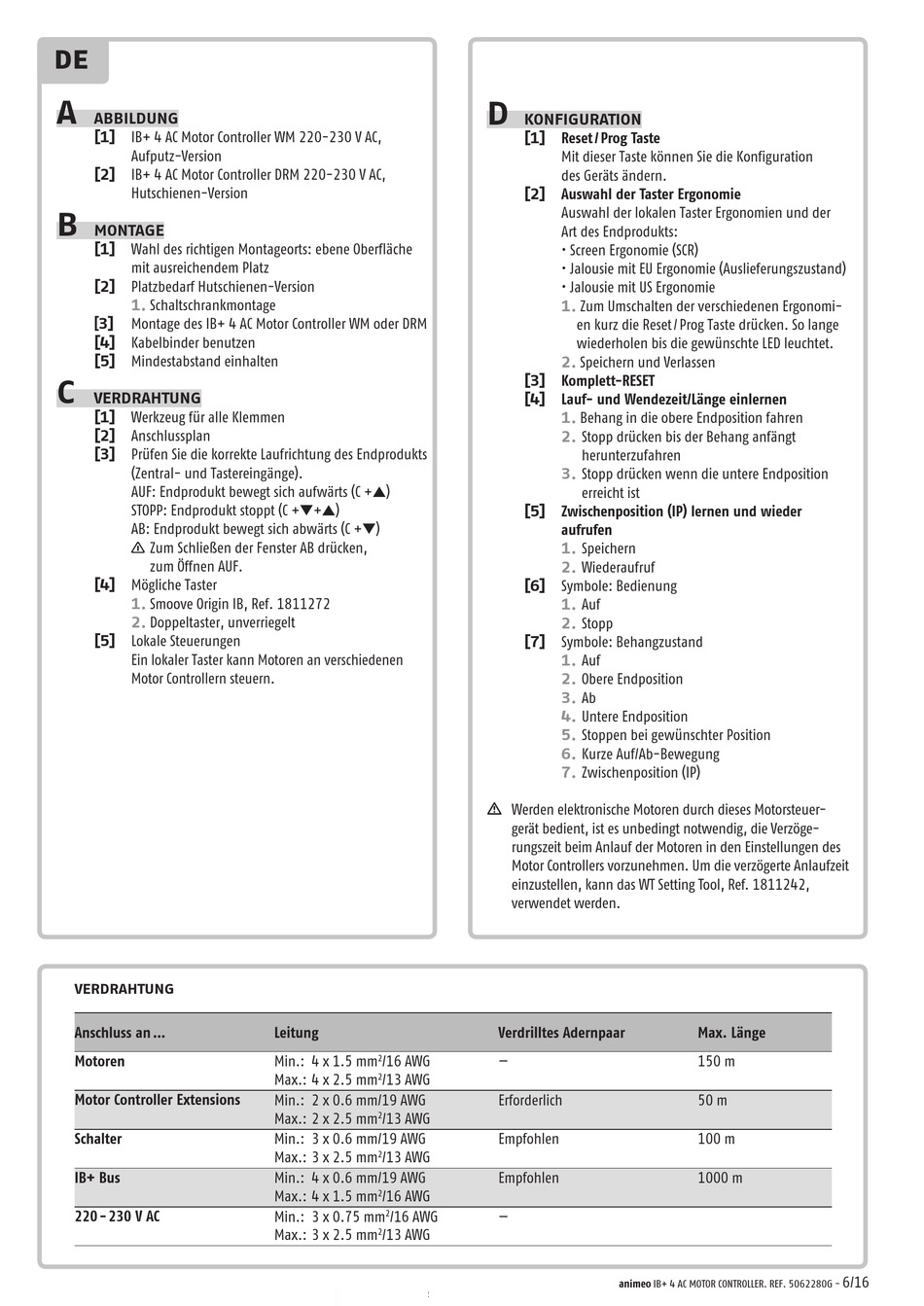

Montage - SOMFY animeo IB+ Gebrauchsanweisung

DE
A
ABBILDUNG
[1] IB+ 4 AC Motor Controller WM 220-230 V AC,
Aufputz-Version
[2] IB+ 4 AC Motor Controller DRM 220-230 V AC,
Hutschienen-Version
B

MONTAGE

[1] Wahl des richtigen Mon tageorts: ebene Oberfläche
mit ausreichendem Platz
[2] Platzbedarf Hutschienen-Version
1.
Schaltschrankmontage
[3]
Montage des IB+ 4 AC Motor Controller WM oder DRM
[4] Kabelbinder benutzen
[5] Mindestabstand einhalten
C
VERDRAHTUNG
[1] Werkzeug für alle Klemmen
[2] Anschlussplan
[3] Prüfen Sie die korrekte Laufrichtung des Endprodukts
(Zentral- und Tastereingänge).
AUF: Endprodukt bewegt sich aufwärts (C +s)
STOPP: Endprodukt stoppt (C +t+s)
AB: Endprodukt bewegt sich abwärts (C +t)
n Zum Schließen der Fenster AB drücken,
zum Öffnen AUF.
[4] Mögliche Taster
1.
Smoove Origin IB, Ref. 1811272
2.
Doppeltaster, unverriegelt
[5] Lokale Steuerungen
Ein lokaler Taster kann Motoren an verschiedenen
Motor Controllern steuern.
VERDRAHTUNG
Anschluss an ...
Motoren
Motor Controller Extensions
Schalter
IB+ Bus
220 - 230 V AC
Leitung
Min.: 4 x 1.5 mm /16 AWG
2
Max.: 4 x 2.5 mm /13 AWG
2
Min.: 2 x 0.6 mm/19 AWG
Max.: 2 x 2.5 mm /13 AWG
2
Min.: 3 x 0.6 mm/19 AWG
Max.: 3 x 2.5 mm /13 AWG
2
Min.: 4 x 0.6 mm/19 AWG
Max.: 4 x 1.5 mm /16 AWG
2
Min.: 3 x 0.75 mm /16 AWG
2
Max.: 3 x 2.5 mm /13 AWG
2
D
KONFIGURATION
[1] Reset / Prog Taste
Mit dieser Taste können Sie die Konfiguration
des Geräts ändern.
[2] Auswahl der Taster Ergonomie
Auswahl der lokalen Taster Ergonomien und der
Art des Endprodukts:
• Screen Ergonomie (SCR)
• Jalousie mit EU Ergonomie (Auslieferungszustand)
• Jalousie mit US Ergonomie
1. Zum Umschalten der verschiedenen Ergonomi-
en kurz die Reset / Prog Taste drücken. So lange
wiederholen bis die gewünschte LED leuchtet.
2. Speichern und Verlassen
[3] Komplett-RESET
[4] Lauf- und Wendezeit/Länge einlernen
1.
Behang in die obere Endposition fahren
2.
Stopp drücken bis der Behang anfängt
herunterzufahren
3. Stopp drücken wenn die untere Endposition
erreicht ist
[5] Zwischenposition (IP) lernen und wieder
aufrufen
1.
Speichern
2. Wiederaufruf
[6] Symbole: Bedienung
1. Auf
2.
Stopp
[7] Symbole: Behangzustand
1.
Auf
2. Obere Endposition
3. Ab
4.
Untere Endposition
5.
Stoppen bei gewünschter Position
6.
Kurze Auf/Ab-Bewegung
7. Zwischenposition (IP)
m Werden elektronische Motoren durch dieses Motorsteuer-
gerät bedient, ist es unbedingt notwendig, die Verzöge-
rungszeit beim Anlauf der Motoren in den Einstellungen des
Motor Controllers vorzunehmen. Um die verzögerte Anlaufzeit
einzustellen, kann das WT Setting Tool, Ref. 1811242,
verwendet werden.
Verdrilltes Adernpaar
—
Erforderlich
Empfohlen
Empfohlen
—
animeo IB+ 4 AC MOTOR CONTROLLER. REF. 5062280G -
Max. Länge
150 m
50 m
100 m
1000 m
6/16
