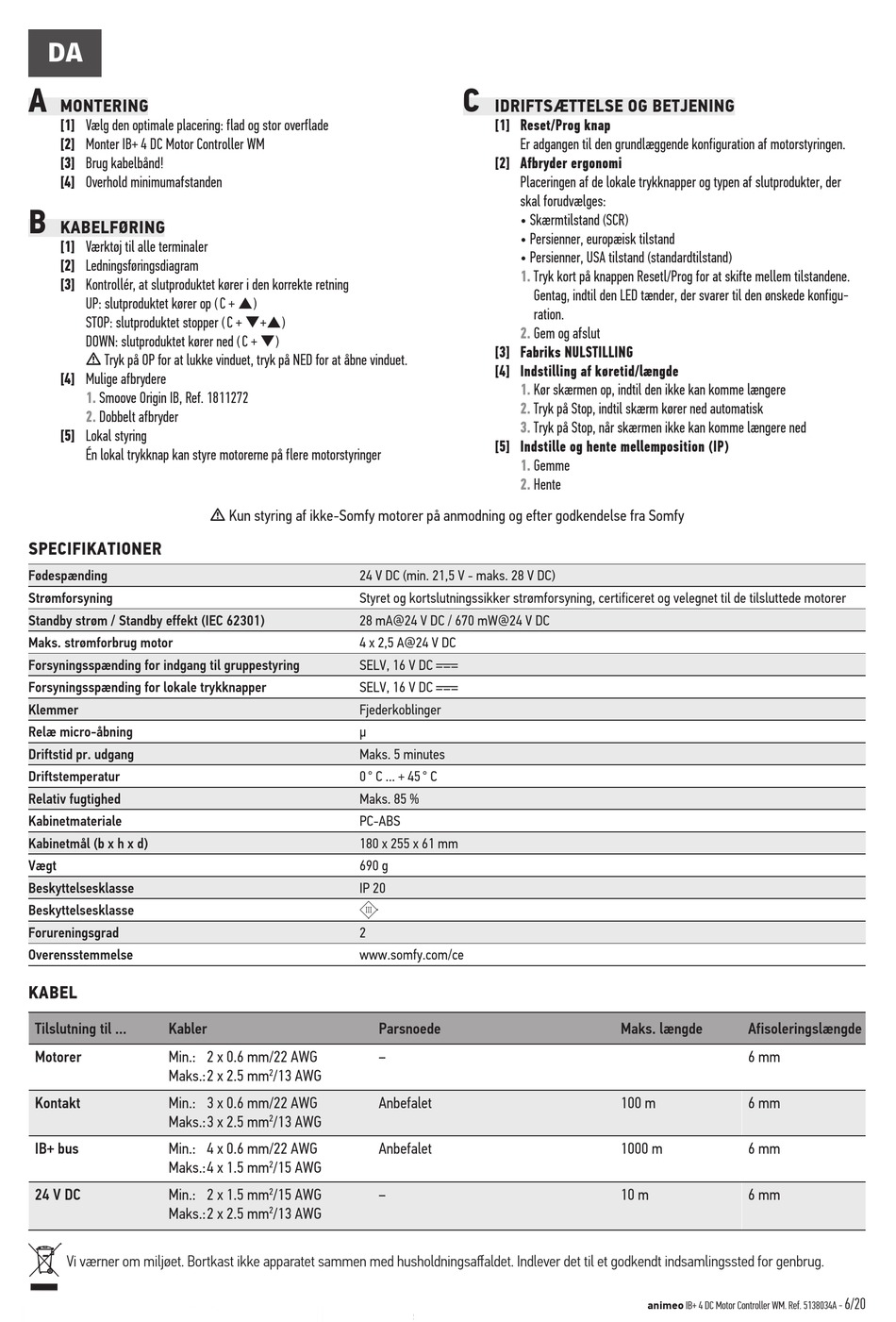

SOMFY animeo IB+ 4 DC Motor Controller WM Gebrauchsanweisung Seite 6

DA
A
MONTERING
[1] Vælg den optimale placering: flad og stor overflade
[2] Monter IB+ 4 DC Motor Controller WM
[3] Brug kabelbånd!
[4] Overhold minimumafstanden
B
KABELFØRING
[1] Værktøj til alle terminaler
[2] Ledningsføringsdiagram
[3] Kontrollér, at slutproduktet kører i den korrekte retning
UP: slutproduktet kører op ( C + )
STOP: slutproduktet stopper ( C + +)
DOWN: slutproduktet kører ned ( C + )
m Tryk på OP for at lukke vinduet, tryk på NED for at åbne vinduet.
[4] Mulige afbrydere
1. Smoove Origin IB, Ref. 1811272
2. Dobbelt afbryder
[5] Lokal styring
Én lokal trykknap kan styre motorerne på flere motorstyringer
SPECIFIKATIONER
Fødespænding
Strømforsyning
Standby strøm / Standby effekt (IEC 62301)
Maks. strømforbrug motor
Forsyningsspænding for indgang til gruppestyring
Forsyningsspænding for lokale trykknapper
Klemmer
Relæ micro-åbning
Driftstid pr. udgang
Driftstemperatur
Relativ fugtighed
Kabinetmateriale
Kabinetmål (b x h x d)
Vægt
Beskyttelsesklasse
Beskyttelsesklasse
Forureningsgrad
Overensstemmelse
KABEL
Tilslutning til ... Kabler
Motorer Min.: 2 x 0.6 mm/22 AWG
Maks.: 2 x 2.5 mm
Kontakt Min.: 3 x 0.6 mm/22 AWG
Maks.: 3 x 2.5 mm
IB+ bus Min.: 4 x 0.6 mm/22 AWG
Maks.: 4 x 1.5 mm
24 V DC Min.: 2 x 1.5 mm
Maks.: 2 x 2.5 mm
Vi værner om miljøet. Bortkast ikke apparatet sammen med husholdningsaffaldet. Indlever det til et godkendt indsamlingssted for genbrug.
m Kun styring af ikke-Somfy motorer på anmodning og efter godkendelse fra Somfy
24 V DC (min. 21,5 V - maks. 28 V DC)
Styret og kortslutningssikker strømforsyning, certificeret og velegnet til de tilsluttede motorer
28 mA@24 V DC / 670 mW@24 V DC
4 x 2,5 A@24 V DC
SELV, 16 V DC
SELV, 16 V DC
Fjederkoblinger
μ
Maks. 5 minutes
0 ° C ... + 45 ° C
Maks. 85 %
PC-ABS
180 x 255 x 61 mm
690 g
IP 20
2
www.somfy.com/ce
Parsnoede
–
/13 AWG
2
Anbefalet
/13 AWG
2
Anbefalet
/15 AWG
2
/15 AWG –
2
/13 AWG
2
C
IDRIFTSÆTTELSE OG BETJENING
[1] Reset/Prog knap
Er adgangen til den grundlæggende konfiguration af motorstyringen.
[2] Afbryder ergonomi
Placeringen af de lokale trykknapper og typen af slutprodukter, der
skal forudvælges:
• Skærmtilstand (SCR)
• Persienner, europæisk tilstand
• Persienner, USA tilstand (standardtilstand)
1.
Tryk kort på knappen Resetl/Prog for at skifte mellem tilstandene.
Gentag, indtil den LED tænder, der svarer til den ønskede konfigu-
ration.
2.
Gem og afslut
[3] Fabriks NULSTILLING
[4] Indstilling af køretid/længde
1.
Kør skærmen op, indtil den ikke kan komme længere
2.
Tryk på Stop, indtil skærm kører ned automatisk
3.
Tryk på Stop, når skærmen ikke kan komme længere ned
[5] Indstille og hente mellemposition (IP)
1.
Gemme
2.
Hente
Maks. længde
100 m
1000 m
10 m
Afisoleringslængde
6 mm
6 mm
6 mm
6 mm
animeo IB+ 4 DC Motor Controller WM. Ref. 5138034A -
6/20
