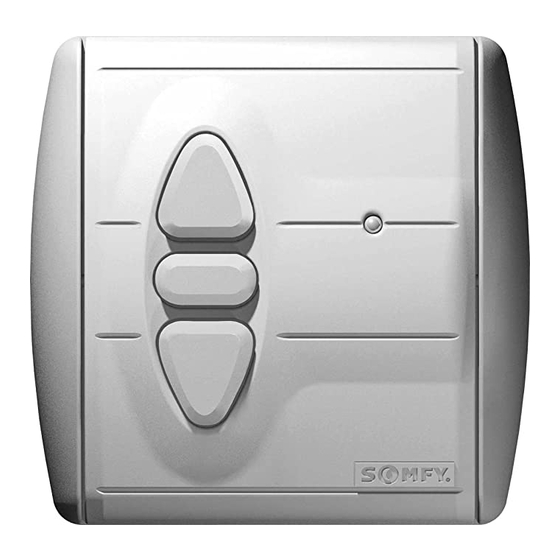

Funk-Wandsender
Centralis
RTS
Centralis
RTS
der Ihre elektrisch betriebenen Rollläden, Markisen oder Außen-Jalousien steuert.
Da die Fahrbefehle per Funk übertragen werden, reduziert sich der Installationsaufwand erheblich.
Die Funkreichweite beträgt bis zu 300 Meter im freien Feld und 20 Meter in Gebäuden.
Mit dem Centralis RTS können alle SOMFY RTS-Funkempfänger angesteuert werden.
1.
Merkmale
LED-Anzeige
Auf-Taste
Stop/IP-Taste
Ab-Taste
80 mm
2.
Installation
1.
Die Reichweite von Funksteuerungen wird durch die gesetzlichen Bestimmungen für Funk-
!
anlagen und die baulichen Gegebenheiten begrenzt. Bitte achten Sie bei der Projektierung
darauf, dass ausreichender Funkempfang gewährleistet ist.
2. Um die Empfangsqualität nicht zu beeinträchtigen, sollte bei der Installation darauf geachtet
werden, dass ein Mindestabstand von 30 cm zwischen einem Centralis RTS und einem
Funkempfänger eingehalten wird.
3. Centralis RTS sollte nicht in direkter Nähe metallischer Flächen installisiert werden. Starke
lokale Sendeanlagen (z.B.: Funk-Kopfhörer) deren Sendefrequenz mit der der Steuerung
identisch sind, können die Funktion beeinflussen.
Änderungen dienen dem technischen Fortschritt
und bleiben vorbehalten. Maße in mm.
GEBRAUCHS-
ANWEISUNG
Damit Sie die
Vorzüge Ihres Funk-Wandsenders Centralis RTS optimal nutzen
können, bitten wir Sie diese Gebrauchsanweisung genau durchzulesen.
Für Fragen, Anregungen und Wünsche stehen wir Ihnen unter der Rufnummer
0180 / 5 25 21 31
inteo
ist der
Funk-Wandsender aus dem neuen inteo-Steuerungsprogramm von SOMFY,
80 mm
17 mm
gerne zur Verfügung.
(0,12
/Min.)
Centralis
RTS
Centralis
RTS
Artikel-Nummer:
Betriebsspannung:
Funkfrequenz:
Schutzklasse:
Betriebstemperatur:
Umgebungsbedingungen:
Funkzulassung:
Centralis RTS
EN60950
EN300220-1
EN300683
1 810 249
3V-Batterie Typ CR 2430
433,42 MHz
III
+5°C bis +40°C
trockene Wohnräume
1
