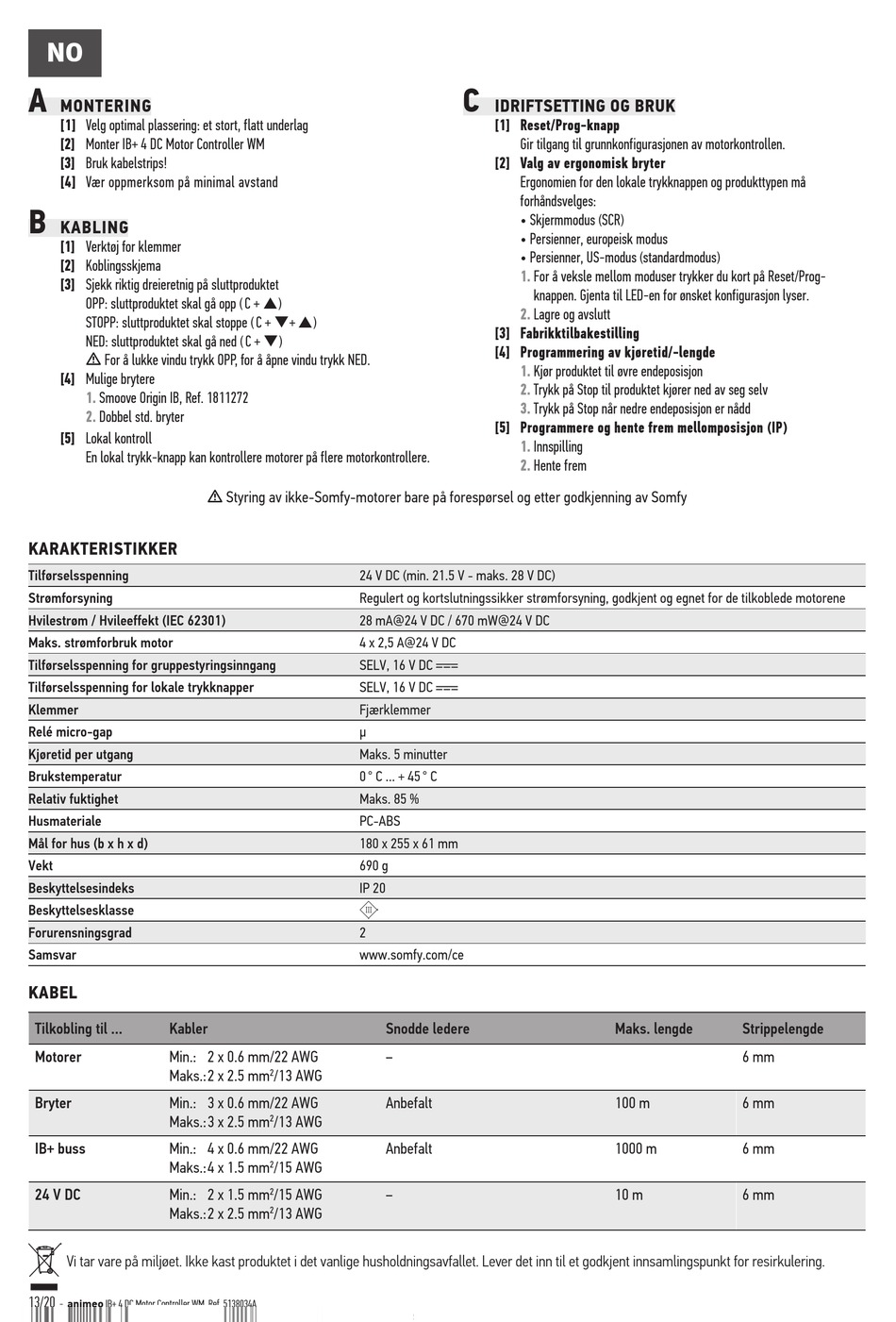

SOMFY animeo IB+ 4 DC Motor Controller WM Gebrauchsanweisung Seite 13

NO
A
MONTERING
[1] Velg optimal plassering: et stort, flatt underlag
[2] Monter IB+ 4 DC Motor Controller WM
[3] Bruk kabelstrips!
[4] Vær oppmerksom på minimal avstand
B
KABLING
[1] Verktøj for klemmer
[2] Koblingsskjema
[3] Sjekk riktig dreieretnig på sluttproduktet
OPP: sluttproduktet skal gå opp ( C + )
STOPP: sluttproduktet skal stoppe ( C + + )
NED: sluttproduktet skal gå ned ( C + )
m For å lukke vindu trykk OPP, for å åpne vindu trykk NED.
[4] Mulige brytere
1. Smoove Origin IB, Ref. 1811272
2. Dobbel std. bryter
[5] Lokal kontroll
En lokal trykk-knapp kan kontrollere motorer på flere motorkontrollere.
KARAKTERISTIKKER
Tilførselsspenning
Strømforsyning
Hvilestrøm / Hvileeffekt (IEC 62301)
Maks. strømforbruk motor
Tilførselsspenning for gruppestyringsinngang
Tilførselsspenning for lokale trykknapper
Klemmer
Relé micro-gap
Kjøretid per utgang
Brukstemperatur
Relativ fuktighet
Husmateriale
Mål for hus (b x h x d)
Vekt
Beskyttelsesindeks
Beskyttelsesklasse
Forurensningsgrad
Samsvar
KABEL
Tilkobling til ... Kabler
Motorer Min.: 2 x 0.6 mm/22 AWG
Maks.: 2 x 2.5 mm
Bryter Min.: 3 x 0.6 mm/22 AWG
Maks.: 3 x 2.5 mm
IB+ buss Min.: 4 x 0.6 mm/22 AWG
Maks.: 4 x 1.5 mm
24 V DC Min.: 2 x 1.5 mm
Maks.: 2 x 2.5 mm
Vi tar vare på miljøet. Ikke kast produktet i det vanlige husholdningsavfallet. Lever det inn til et godkjent innsamlingspunkt for resirkulering.
13/20
- animeo IB+ 4 DC Motor Controller WM. Ref. 5138034A
m Styring av ikke-Somfy-motorer bare på forespørsel og etter godkjenning av Somfy
24 V DC (min. 21.5 V - maks. 28 V DC)
Regulert og kortslutningssikker strømforsyning, godkjent og egnet for de tilkoblede motorene
28 mA@24 V DC / 670 mW@24 V DC
4 x 2,5 A@24 V DC
SELV, 16 V DC
SELV, 16 V DC
Fjærklemmer
μ
Maks. 5 minutter
0 ° C ... + 45 ° C
Maks. 85 %
PC-ABS
180 x 255 x 61 mm
690 g
IP 20
2
www.somfy.com/ce
/13 AWG
2
/13 AWG
2
/15 AWG
2
/15 AWG
2
/13 AWG
2
C
IDRIFTSETTING OG BRUK
[1] Reset/Prog-knapp
Gir tilgang til grunnkonfigurasjonen av motorkontrollen.
[2] Valg av ergonomisk bryter
Ergonomien for den lokale trykknappen og produkttypen må
forhåndsvelges:
• Skjermmodus (SCR)
• Persienner, europeisk modus
• Persienner, US-modus (standardmodus)
1.
For å veksle mellom moduser trykker du kort på Reset/Prog-
knappen. Gjenta til LED-en for ønsket konfigurasjon lyser.
2.
Lagre og avslutt
[3] Fabrikktilbakestilling
[4] Programmering av kjøretid/-lengde
1.
Kjør produktet til øvre endeposisjon
2.
Trykk på Stop til produktet kjører ned av seg selv
3.
Trykk på Stop når nedre endeposisjon er nådd
[5] Programmere og hente frem mellomposisjon (IP)
1.
Innspilling
2.
Hente frem
Snodde ledere
–
Anbefalt
Anbefalt
–
Maks. lengde Strippelengde
6 mm
100 m 6 mm
1000 m 6 mm
10 m 6 mm
