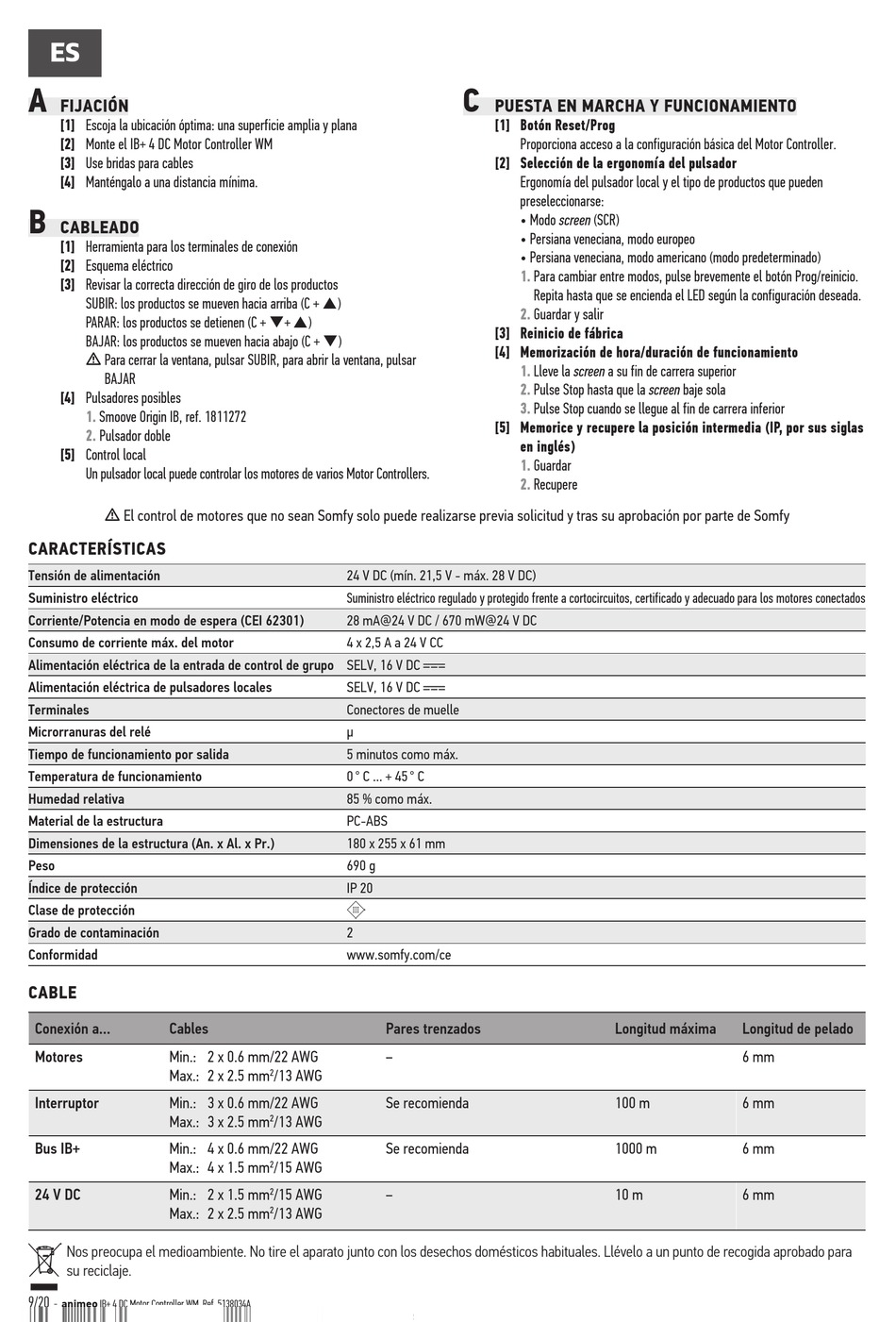

Puesta En Marcha Y Funcionamiento - SOMFY animeo IB+ 4 DC Motor Controller WM Gebrauchsanweisung

ES
A
FIJACIÓN
[1] Escoja la ubicación óptima: una superficie amplia y plana
[2] Monte el IB+ 4 DC Motor Controller WM
[3] Use bridas para cables
[4] Manténgalo a una distancia mínima.
B
CABLEADO
[1] Herramienta para los terminales de conexión
[2] Esquema eléctrico
[3] Revisar la correcta dirección de giro de los productos
SUBIR: los productos se mueven hacia arriba (C + )
PARAR: los productos se detienen (C + + )
BAJAR: los productos se mueven hacia abajo (C + )
m Para cerrar la ventana, pulsar SUBIR, para abrir la ventana, pulsar
BAJAR
[4] Pulsadores posibles
1. Smoove Origin IB, ref. 1811272
2. Pulsador doble
[5] Control local
Un pulsador local puede controlar los motores de varios Motor Controllers.
m El control de motores que no sean Somfy solo puede realizarse previa solicitud y tras su aprobación por parte de Somfy
CARACTERÍSTICAS
Tensión de alimentación
Suministro eléctrico
Corriente/Potencia en modo de espera (CEI 62301)
Consumo de corriente máx. del motor
Alimentación eléctrica de la entrada de control de grupo SELV, 16 V DC
Alimentación eléctrica de pulsadores locales
Terminales
Microrranuras del relé
Tiempo de funcionamiento por salida
Temperatura de funcionamiento
Humedad relativa
Material de la estructura
Dimensiones de la estructura (An. x Al. x Pr.)
Peso
Índice de protección
Clase de protección
Grado de contaminación
Conformidad
CABLE
Conexión a... Cables
Motores Min.: 2 x 0.6 mm/22 AWG
Max.: 2 x 2.5 mm
Interruptor Min.: 3 x 0.6 mm/22 AWG
Max.: 3 x 2.5 mm
Bus IB+ Min.: 4 x 0.6 mm/22 AWG
Max.: 4 x 1.5 mm
24 V DC Min.: 2 x 1.5 mm
Max.: 2 x 2.5 mm
Nos preocupa el medioambiente. No tire el aparato junto con los desechos domésticos habituales. Llévelo a un punto de recogida aprobado para
su reciclaje.
9/20
- animeo IB+ 4 DC Motor Controller WM. Ref. 5138034A
24 V DC (mín. 21,5 V - máx. 28 V DC)
Suministro eléctrico regulado y protegido frente a cortocircuitos, certificado y adecuado para los motores conectados
28 mA@24 V DC / 670 mW@24 V DC
4 x 2,5 A a 24 V CC
SELV, 16 V DC
Conectores de muelle
μ
5 minutos como máx.
0 ° C ... + 45 ° C
85 % como máx.
PC-ABS
180 x 255 x 61 mm
690 g
IP 20
2
www.somfy.com/ce
Pares trenzados
–
/13 AWG
2
Se recomienda
/13 AWG
2
Se recomienda
/15 AWG
2
/15 AWG –
2
/13 AWG
2
C

PUESTA EN MARCHA Y FUNCIONAMIENTO

[1] Botón Reset/Prog
Proporciona acceso a la configuración básica del Motor Controller.
[2] Selección de la ergonomía del pulsador
Ergonomía del pulsador local y el tipo de productos que pueden
preseleccionarse:
• Modo screen (SCR)
• Persiana veneciana, modo europeo
• Persiana veneciana, modo americano (modo predeterminado)
1.
Para cambiar entre modos, pulse brevemente el botón Prog/reinicio.
Repita hasta que se encienda el LED según la configuración deseada.
2.
Guardar y salir
[3] Reinicio de fábrica
[4] Memorización de hora/duración de funcionamiento
1.
Lleve la screen a su fin de carrera superior
2.
Pulse Stop hasta que la screen baje sola
3.
Pulse Stop cuando se llegue al fin de carrera inferior
[5] Memorice y recupere la posición intermedia (IP, por sus siglas
en inglés)
1.
Guardar
2.
Recupere
Longitud máxima
100 m
1000 m
10 m
Longitud de pelado
6 mm
6 mm
6 mm
6 mm
