Funk-Programmschaltuhr
Chronis RTS / RTS L
Chronis RTS DCF / RTS L DCF

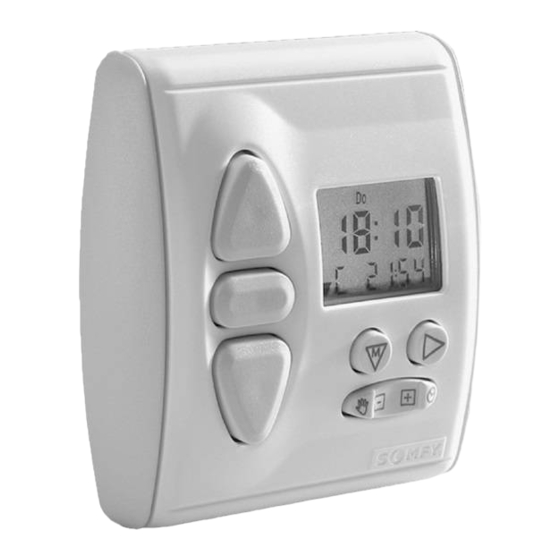

Chronis RTS/RTS L
ist die
betriebenen Rollläden oder Außen-Jalousien steuert. Da die Fahrbefehle per Funk übertragen werden, reduziert sich der
Installationsaufwand erheblich. Die Funkreichweite beträgt bis zu 300 Meter im freien Feld und 20 Meter in Gebäuden. Mit
dem Chronis RTS können alle Somfy RTS-Funkempfänger angesteuert werden.
Chronis RTS/RTS L ermöglicht verschiedene Betriebsarten, die alle individuellen Anforderungen per Tastendruck erfüllen:
–
Wochenprogramm
für jeden Wochentag können unterschiedliche Zeiten für das automatische Öffnen und Schließen Ihrer
Rollläden eingestellt werden.
–
Security-Urlaubsschaltung
mit
den Zufallszeiten für ein bewohnt wirkendes Haus.
–
Cosmic
entsprechend den hinterlegten Sonnenauf- und Sonnenuntergangszeiten werden die Rollläden automatisch angesteuert.
–
OFF-Betrieb
Über einen Tastendruck kann die Automatik einfach ausgeschaltet werden.
Eine ausführliche Beschreibung der einzelnen Betriebsarten finden Sie unter Punkt 4 "Programmierung".
Alle
Funktionen des Chronis RTS gelten auch für Chronis RTS L. Spezielle Funktionen der Sonnenautomatik entnehmen Sie
bitte der Gebrauchsanweisung des Helligkeitssensors.
1.
Merkmale
80 mm
80 mm
Änderungen dienen dem technischen Fortschritt
und bleiben vorbehalten. Maße in mm.
GEBRAUCHS-
ANWEISUNG
Damit Sie die Vorzüge Ihrer Funk-Programmschaltuhr Chronis RTS/RTS L optimal nutzen
können, bitten wir Sie diese Gebrauchsanweisung genau durchzulesen.
Für Fragen, Anregungen und Wünsche stehen wir Ihnen unter der Rufnummer
0
18 05 / 25 21 31
(
0,12 €/min.)
inteo
Chronis RTS/RTS L
Funk-Programmschaltuhr aus dem neuen inteo-Steuerungsprogramm von Somfy, die Ihre elektrisch
gerne zur Verfügung.
Artikel-Nummern:
Spannungsversorgung:
Schutzgrad durch Gehäuse:
Betriebstemperatur:
Schutzklasse:
Umgebungsbedingungen:
Hiermit erklärt SOMFY, dass dieses Produkt den wesentlichen Anforderungen
und anderen relevanten Vorschriften der Direktive 1999/5/EC entspricht. Die
Konformitätserklärung kann abgerufen werden unter der Internet-Adresse
www.somfy.com,
Chronis RTS DCF/RTS L DCF
Chronis RTS/RTS L
Chronis RTS:
1 805 076
Chronis RTS L:
1 805 080
Chronis RTS DCF:
1 805 084
Chronis RTS L DCF:
1 805 085
2 x 1,5 V DC (Batterien-Typ Micro/AAA)
IP 30
+5°C bis +40°C
II
trockene Wohnräume
Klausel CE. Zugelassen für EU, CH .
1
Werbung
Verwandte Anleitungen für SOMFY inteo Chronis RTS
Inhaltszusammenfassung für SOMFY inteo Chronis RTS
- Seite 1 Chronis RTS/RTS L ist die Funk-Programmschaltuhr aus dem neuen inteo-Steuerungsprogramm von Somfy, die Ihre elektrisch betriebenen Rollläden oder Außen-Jalousien steuert. Da die Fahrbefehle per Funk übertragen werden, reduziert sich der Installationsaufwand erheblich. Die Funkreichweite beträgt bis zu 300 Meter im freien Feld und 20 Meter in Gebäuden. Mit dem Chronis RTS können alle Somfy RTS-Funkempfänger angesteuert werden.
-
Seite 2: Installation
Vorgehensweise für das Einlernen eines Chronis RTS auf einen Funkem- pfänger hängt von der Art des verwendeten Empfängers ab. Gehen Sie daher Schritt für Schritt die ausführliche Beschreibung der entsprechenden Einlern- Abläufe in der Gebrauchsanweisung durch, welche den einzelnen Somfy RTS-Funkantrieben bzw. RTS-Funkempfängern beiliegt. Einlernen: Den Funkantrieb bzw. - Seite 3 Programmierung Inbetriebnahme Grundsätzlich gilt für die Einstellung oder Änderung von Werten: Display Werte, die blinken, können verändert werden. AUF-Taste SET-Taste Zum Beenden und Speichern eingegebener Werte immer drücken. STOP/IP-Taste Wenn für ca. 20 Sekunden keine Eingabe erfolgt, wird das Eingabemenü Kalender-Taste AB-Taste Einstell-Taste...
- Seite 4 Hinweis! Wird mit die AUF- oder AB-Zeit zwischen 23:59 und 0:00 gestellt (siehe Schritt (5) und (7)), so zeigt das Display Automatisches Öffnen und Schließen der Rollläden lässt sich durch die OFF-Einstellung gezielt für einzelne Tage ausschalten. Tipp, damit die Einstellung ihres Wochenprogramms noch schneller geht! Einstellen der AUF- und AB-Zeit für die gesamte Woche Schritt (1) –...
- Seite 5 4.2.5 OFF-Betrieb dieser Betriebsart werden nur noch manuelle Fahrbefehle ausgeführt. – Umschalten in den OFF-Betrieb „+“ Taste an der kurz drücken im Display erscheint OFF. – Umschalten vom OFF-Betrieb in den Automatikbetrieb „-“ Taste an der kurz drücken im Display erscheint die Uhrzeit. Rücksetzen auf Werkseinstellung Um Chronis RTS/RTS L auf die Werkseinstellung zurück zu setzen, drücken Sie gleichzeitig für mindestens 10 Sekunden.
- Seite 6 Zwischenposition: Diese hängt von der Art des verwendeten Empfängers ab. Je nachdem haben Sie eine, zwei oder eine Zwischenposition mit Wendezeit. Durch kurzes Drücken von können Sie die Zwischenposition anfahren. Jalousiebetrieb Chronis RTS / RTS L bietet die Möglichkeit, die Bedienergonomie auf Jalousiebetrieb umszustellen. Umstellen auf Jalousiebetrieb Drücken Sie so lange (ca.
- Seite 7 Ausführung DCF DCF-Ausführung beinhaltet einen Funkuhrempfänger, welcher das DCF-Signal auswertet. DCF ist das Rufzeichen des Langwellensenders der Deutschen Telekom AG entsprechend der internationalen Frequenzliste, der das kodierte Signal für die gesetzliche Zeit ausstrahlt. Funkuhren können das Signal in einem Bereich von ca. 2000 km rund um den Standort des Senders in Mainflingen bei Frankfurt empfangen.
- Seite 8 Umstellen der Automatikbefehle von Standard auf Automatikbefehl auf Zwischenposition (rSIP): usw. Einstellen der Sende-Wiederholrate, d.h. das Signal für automatische Fahrbefehle wird entsprechend der Balkenzahl wiederholt. Überprüfen des Softwarestandes der Programmschaltuhr: Was tun wenn ...? Fehlerbild Abhilfe Keine Anzeige auf dem Display. Überprüfen Sie ob der Isolierstreifen an den Batterien entfernt wurde.
