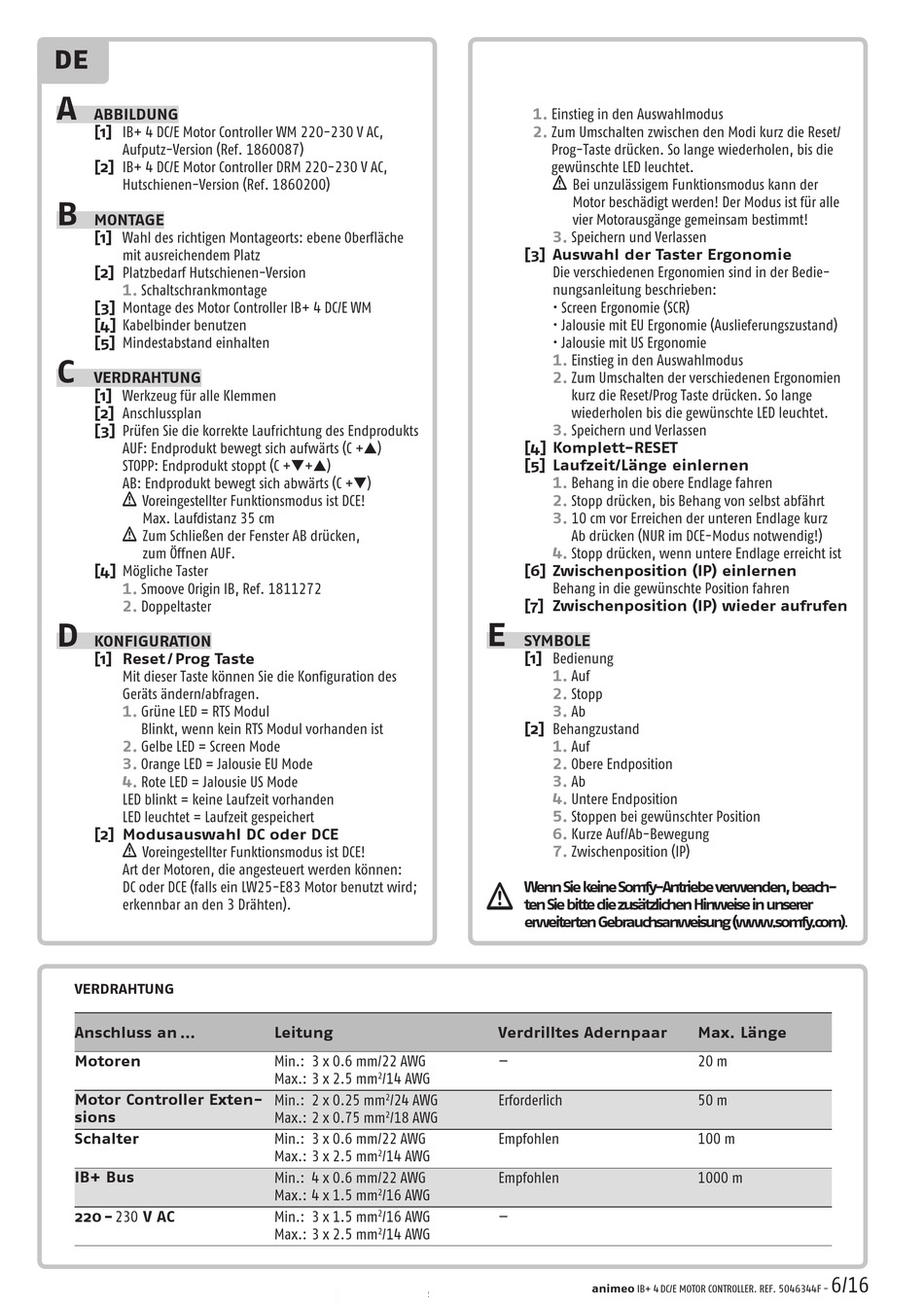

DE
A
ABBILDUNG
[1] IB+ 4 DC/E Motor Controller WM 220-230 V AC,
Aufputz-Version (Ref. 1860087)
[2] IB+ 4 DC/E Motor Controller DRM 220-230 V AC,
Hutschienen-Version (Ref. 1860200)
B

MONTAGE

[1] Wahl des richtigen Mon tageorts: ebene Oberfläche
mit ausreichendem Platz
[2] Platzbedarf Hutschienen-Version
1. Schaltschrankmontage
[3] Montage des Motor Controller IB+ 4 DC/E WM
[4] Kabelbinder benutzen
[5] Mindestabstand einhalten
C
VERDRAHTUNG
[1] Werkzeug für alle Klemmen
[2] Anschlussplan
[3] Prüfen Sie die korrekte Laufrichtung des Endprodukts
AUF: Endprodukt bewegt sich aufwärts (C +s)
STOPP: Endprodukt stoppt (C +t+s)
AB: Endprodukt bewegt sich abwärts (C +t)
Voreingestellter Funktionsmodus ist DCE!
Max. Laufdistanz 35 cm
Zum Schließen der Fenster AB drücken,
zum Öffnen AUF.
[4] Mögliche Taster
1. Smoove Origin IB, Ref. 1811272
2. Doppeltaster
D
KONFIGURATION
[1] Reset / Prog Taste
Mit dieser Taste können Sie die Konfiguration des
Geräts ändern/abfragen.
1. Grüne LED = RTS Modul
Blinkt, wenn kein RTS Modul vorhanden ist
2.
Gelbe LED = Screen Mode
3.
Orange LED = Jalousie EU Mode
4.
Rote LED = Jalousie US Mode
LED blinkt = keine Laufzeit vorhanden
LED leuchtet = Laufzeit gespeichert
[2] Modusauswahl DC oder DCE
Voreingestellter Funktionsmodus ist DCE!
Art der Motoren, die angesteuert werden können:
DC oder DCE (falls ein LW25-E83 Motor benutzt wird;
erkennbar an den 3 Drähten).
VERDRAHTUNG
Anschluss an ...
Motoren
Motor Controller Exten-
sions
Schalter
IB+ Bus
220 - 230 V AC
Leitung
Min.: 3 x 0.6 mm/22 AWG
Max.: 3 x 2.5 mm /14 AWG
2
Min.: 2 x 0.25 mm /24 AWG
2
Max.: 2 x 0.75 mm /18 AWG
2
Min.: 3 x 0.6 mm/22 AWG
Max.: 3 x 2.5 mm /14 AWG
2
Min.: 4 x 0.6 mm/22 AWG
Max.: 4 x 1.5 mm /16 AWG
2
Min.: 3 x 1.5 mm /16 AWG
2
Max.: 3 x 2.5 mm /14 AWG
2
1. Einstieg in den Auswahlmodus
2. Zum Umschalten zwischen den Modi kurz die Reset/
Prog-Taste drücken. So lange wiederholen, bis die
gewünschte LED leuchtet.
Bei unzulässigem Funktionsmodus kann der
Motor beschädigt werden! Der Modus ist für alle
vier Motorausgänge gemeinsam bestimmt!
3.
Speichern und Verlassen
[3] Auswahl der Taster Ergonomie
Die verschiedenen Ergonomien sind in der Bedie-
nungsanleitung beschrieben:
• Screen Ergonomie (SCR)
• Jalousie mit EU Ergonomie (Auslieferungszustand)
• Jalousie mit US Ergonomie
1. Einstieg in den Auswahlmodus
2. Zum Umschalten der verschiedenen Ergonomien
kurz die Reset/Prog Taste drücken. So lange
wiederholen bis die gewünschte LED leuchtet.
3. Speichern und Verlassen
[4] Komplett-RESET
[5] Laufzeit/Länge einlernen
1. Behang in die obere Endlage fahren
2.
Stopp drücken, bis Behang von selbst abfährt
3.
10 cm vor Erreichen der unteren Endlage kurz
Ab drücken (NUR im DCE-Modus notwendig!)
4.
Stopp drücken, wenn untere Endlage erreicht ist
[6] Zwischenposition (IP) einlernen
Behang in die gewünschte Position fahren
[7] Zwischenposition (IP) wieder aufrufen
E
SYMBOLE
[1] Bedienung
1. Auf
2. Stopp
3. Ab
[2] Behangzustand
1. Auf
2. Obere Endposition
3. Ab
4. Untere Endposition
5.
Stoppen bei gewünschter Position
6.
Kurze Auf/Ab-Bewegung
7.
Zwischenposition (IP)
Wenn Sie keine Somfy-Antriebe verwenden, beach-
ten Sie bitte die zusätzlichen Hinweise in unserer
erweiterten Gebrauchsanweisung (www.somfy.com).
Verdrilltes Adernpaar
—
Erforderlich
Empfohlen
Empfohlen
—
animeo IB+ 4 DC/E MOTOR CONTROLLER. REF. 5046344F -
Max. Länge
20 m
50 m
100 m
1000 m
