Carrier 61WG Handbuch Seite 25

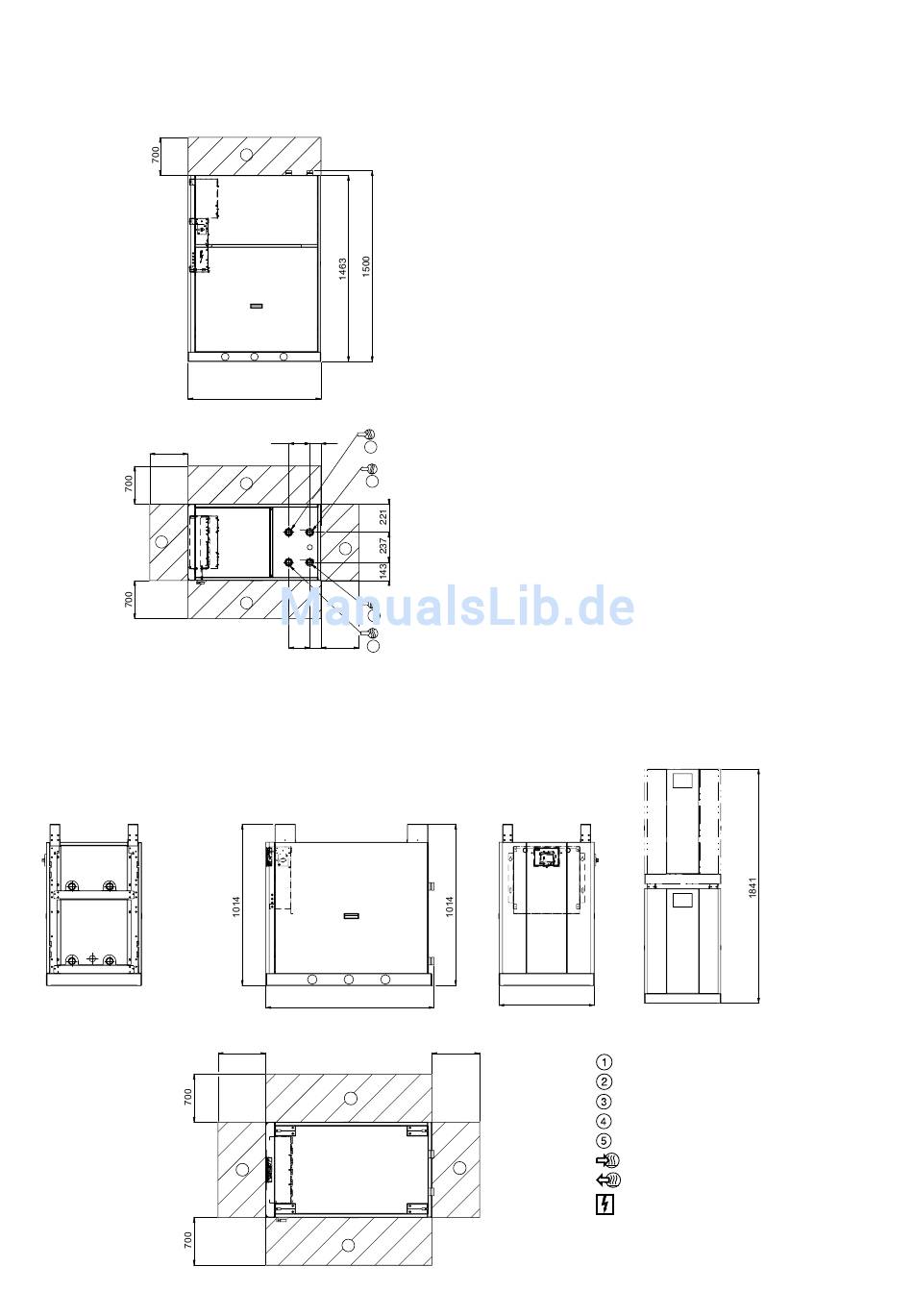

61WG/30WG 020-045 - Gerät mit Hydronikmodul und Anschlüssen oben (Optionen 116 + 274 oder 270 + 274
oder 116 + 270 + 274)
900
4
61WG/30WG 020-045 - stapelbares Gerät (Option 273)
HINWEIS: Die Wasser- und elektrischen Anschlüsse sind gleich wie für das Standardgerät.
4
1044
167 86
1
1
4
4
4
2
167 86 700
2
1058
900
4
4
4
600
Legende:
Alle Abmessungen sind in mm.
700
4
ANMERKUNG: Diese Zeichnungen sind nicht vertraglich bindend. Bei der Vorberei-
tung einer Installation die auf Anfrage erhältlichen, beglaubigten Maßzeichnungen
zur Hilfe nehmen.
Verdampfer
Verflüssiger
Sicherheitsventil
Erforderlicher Freiraum für Wartung (siehe Hinweis)
Schaltschrank
Wassereintritt
Wasseraustritt
Betriebsstrom-Anschluss
