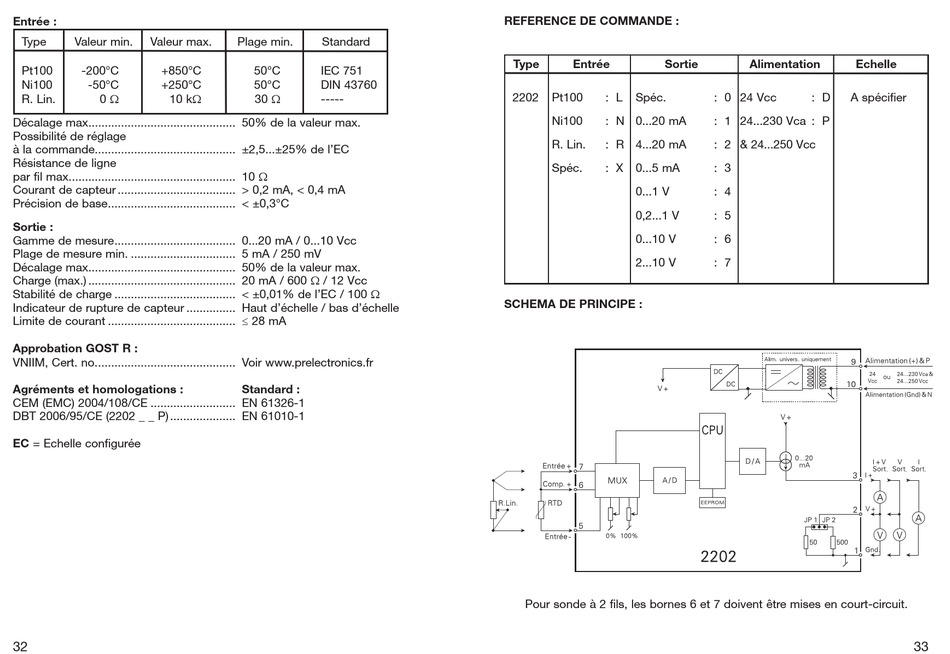

Référence De Commande; Schéma De Principe - PR electronics 2202 Bedienungsanleitung

Entrée :
Type Valeur min. Valeur max.
Pt100 -200°C +850°C
Ni100 -50°C +250°C
0 
R. Lin. 10 k
Décalage max............................................. 50% de la valeur max.
Possibilité de réglage
à la commande ........................................... ±2,5...±25% de l'EC
Résistance de ligne
par fil max. .................................................. 10 
Courant de capteur .................................... > 0,2 mA, < 0,4 mA
Précision de base ....................................... < ±0,3°C
Sortie :
Gamme de mesure ..................................... 0...20 mA / 0...10 Vcc
Plage de mesure min. ................................ 5 mA / 250 mV
Décalage max............................................. 50% de la valeur max.
Charge (max.) ............................................. 20 mA / 600  / 12 Vcc
Stabilité de charge ..................................... < ±0,01% de l'EC / 100 
Indicateur de rupture de capteur ............... Haut d'échelle / bas d'échelle
Limite de courant .......................................  28 mA
Approbation GOST R :
VNIIM, Cert. no. .......................................... Voir www.prelectronics.fr
Agréments et homologations :
CEM (EMC) 2004/108/CE .......................... EN 61326-1
DBT 2006/95/CE (2202 _ _ P) .................... EN 61010-1
EC = Echelle configurée
32
Plage min. Standard
50°C IEC 751
50°C DIN 43760
30 
-----
Standard :
REFERENCE DE COMMANDE :
Type Entrée Sortie
2202 Pt100 : L Spéc.
Ni100 : N 0...20 mA
R. Lin. : R 4...20 mA
Spéc. : X 0...5 mA
0...1 V
0,2...1 V
0...10 V
2...10 V
SCHEMA DE PRINCIPE :
Pour sonde à 2 fils, les bornes 6 et 7 doivent être mises en court-circuit.
Alimentation Echelle
: 0 24 Vcc : D A spécifier
: 1 24...230 Vca : P
: 2 & 24...250 Vcc
: 3
: 4
: 5
: 6
: 7
