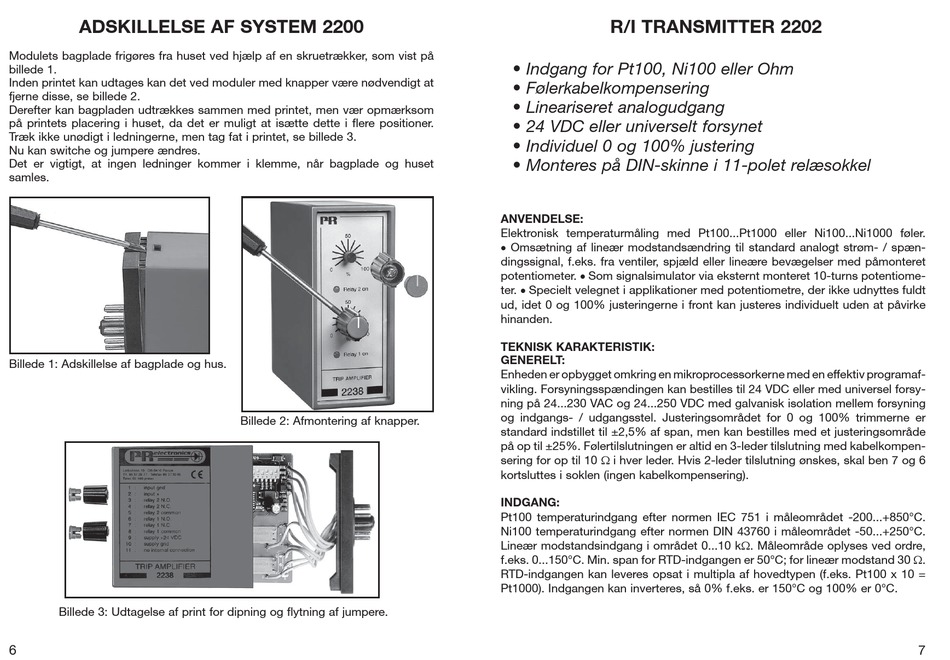

ADSKILLELSE AF SYSTEM 2200

Modulets bagplade frigøres fra huset ved hjælp af en skruetrækker, som vist på
billede 1.
Inden printet kan udtages kan det ved moduler med knapper være nødvendigt at
fjerne disse, se billede 2.
Derefter kan bagpladen udtrækkes sammen med printet, men vær opmærksom
på printets placering i huset, da det er muligt at isætte dette i flere positioner.
Træk ikke unødigt i ledningerne, men tag fat i printet, se billede 3.
Nu kan switche og jumpere ændres.
Det er vigtigt, at ingen ledninger kommer i klemme, når bagplade og huset
samles.
Billede 1: Adskillelse af bagplade og hus.
Billede 3: Udtagelse af print for dipning og flytning af jumpere.
6
Billede 2: Afmontering af knapper.
R/I TRANSMITTER 2202
• Indgang for Pt100, Ni100 eller Ohm
• Følerkabelkompensering
• Lineariseret analogudgang
• 24 VDC eller universelt forsynet
• Individuel 0 og 100% justering
• Monteres på DIN-skinne i 11-polet relæsokkel

ANVENDELSE:

Elektronisk temperaturmåling med Pt100...Pt1000 eller Ni100...Ni1000 føler.
 Omsætning af lineær modstandsændring til standard analogt strøm- / spæn-
dingssignal, f.eks. fra ventiler, spjæld eller lineære bevægelser med påmonteret
potentio meter. Som signalsimula tor via eksternt monteret 10-turns potentiome-
ter. Specielt velegnet i applikationer med potentiometre, der ikke udnyttes fuldt
ud, idet 0 og 100% justeringerne i front kan justeres individuelt uden at påvirke
hinanden.

TEKNISK KARAKTERISTIK:

GENERELT:
Enheden er opbygget omkring en mikroprocessorkerne med en effektiv programaf-
vikling. Forsyningsspændingen kan bestilles til 24 VDC eller med universel forsy-
ning på 24...230 VAC og 24...250 VDC med galvanisk isolation mellem forsyning
og indgangs- / udgangs stel. Justeringsområdet for 0 og 100% trimmerne er
standard indstillet til ±2,5% af span, men kan bestilles med et justeringsom råde
på op til ±25%. Følertilslutningen er altid en 3-leder tilslutning med kabelkompen-
sering for op til 10 i hver leder. Hvis 2-leder til slutning ønskes, skal ben 7 og 6
kort sluttes i soklen (ingen kabelkompensering).

INDGANG:

Pt100 temperaturindgang efter normen IEC 751 i måleområdet -200...+850°C.
Ni100 temperaturindgang efter normen DIN 43760 i måleområdet -50...+250°C.
Lineær mod standsindgang i området 0...10 k. Måleområde oplyses ved ordre,
f.eks. 0...150°C. Min. span for RTD-indgangen er 50°C; for lineær modstand 30 .
RTD-indgangen kan leveres opsat i multipla af hovedtypen (f.eks. Pt100 x 10 =
Pt1000). Indgangen kan inverteres, så 0% f.eks. er 150°C og 100% er 0°C.
