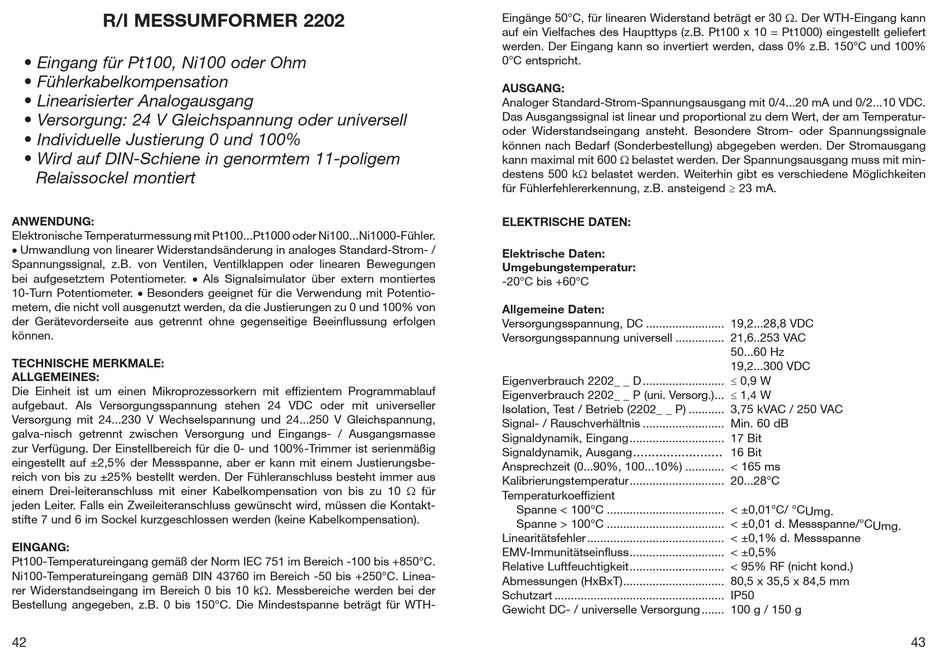

R/I MESSUMFORMER 2202
• Eingang für Pt100, Ni100 oder Ohm
• Fühlerkabelkompensation
• Linearisierter Analogausgang
• Versorgung: 24 V Gleichspannung oder universell
• Individuelle Justierung 0 und 100%
• Wird auf DIN-Schiene in genormtem 11-poligem
Relaissockel montiert

ANWENDUNG:

Elektronische Temperaturmessung mit Pt100...Pt1000 oder Ni100...Ni1000-Fühler.
Umwandlung von linearer Widerstandsänderung in analoges Standard-Strom- /
Spannungssignal, z.B. von Ventilen, Ventilklappen oder linearen Bewegungen
bei aufgesetztem Potentiometer.  Als Signalsimulator über extern montiertes
10-Turn Potentiometer. Besonders geeignet für die Verwendung mit Potentio-
metem, die nicht voll ausgenutzt werden, da die Justierungen zu 0 und 100% von
der Gerätevorderseite aus getrennt ohne gegenseitige Beeinflussung erfolgen
können.

TECHNISCHE MERKMALE:

ALLGEMEINES:
Die Einheit ist um einen Mikroprozessorkern mit effizientem Programmablauf
aufgebaut. Als Versorgungsspannung stehen 24 VDC oder mit universeller
Versorgung mit 24...230 V Wechselspannung und 24...250 V Gleichspannung,
galva-nisch getrennt zwischen Versorgung und Eingangs- / Ausgangsmasse
zur Verfügung. Der Einstellbereich für die 0- und 100%-Trimmer ist serienmäßig
eingestellt auf ±2,5% der Messspanne, aber er kann mit einem Justierungsbe-
reich von bis zu ±25% bestellt werden. Der Fühleranschluss besteht immer aus
einem Drei-leiteranschluss mit einer Kabelkompensation von bis zu 10  für
jeden Leiter. Falls ein Zweileiteranschluss gewünscht wird, müssen die Kontakt-
stifte 7 und 6 im Sockel kurzgeschlossen werden (keine Kabelkompensation).

EINGANG:

Pt100-Temperatureingang gemäß der Norm IEC 751 im Bereich -100 bis +850°C.
Ni100-Temperatureingang gemäß DIN 43760 im Bereich -50 bis +250°C. Linea-
rer Widerstandseingang im Bereich 0 bis 10 k. Messbereiche werden bei der
Bestellung angegeben, z.B. 0 bis 150°C. Die Mindestspanne beträgt für WTH-
42
Eingänge 50°C, für linearen Widerstand beträgt er 30 . Der WTH-Eingang kann
auf ein Vielfaches des Haupttyps (z.B. Pt100 x 10 = Pt1000) eingestellt geliefert
werden. Der Eingang kann so invertiert werden, dass 0% z.B. 150°C und 100%
0°C entspricht.

AUSGANG:

Analoger Standard-Strom-Spannungsausgang mit 0/4...20 mA und 0/2...10 VDC.
Das Ausgangssignal ist linear und proportional zu dem Wert, der am Temperatur-
oder Widerstandseingang ansteht. Besondere Strom- oder Spannungssignale
können nach Bedarf (Sonderbestellung) abgegeben werden. Der Stromausgang
kann maximal mit 600 belastet werden. Der Spannungsausgang muss mit min-
destens 500 kbelastet werden. Weiterhin gibt es verschiedene Möglichkeiten
für Fühlerfehlererkennung, z.B. ansteigend  23 mA.

ELEKTRISCHE DATEN:

Elektrische Daten:
Umgebungstemperatur:
-20°C bis +60°C
Allgemeine Daten:
Versorgungsspannung, DC ........................ 19,2...28,8 VDC
Versorgungsspannung universell ............... 21,6..253 VAC
Eigenverbrauch 2202_ _ D ......................... 0,9 W
Eigenverbrauch 2202_ _ P (uni. Versorg.) ... 1,4 W
Isolation, Test / Betrieb (2202_ _ P) ........... 3,75 kVAC / 250 VAC
Signal- / Rauschverhältnis ......................... Min. 60 dB
Signaldynamik, Eingang ............................. 17 Bit
........................
Signaldynamik, Ausgang
Ansprechzeit (0...90%, 100...10%) ............ < 165 ms
Kalibrierungstemperatur ............................. 20...28°C
Temperaturkoeffizient
Spanne < 100°C .................................... < ±0,01°C/ °C Umg.
Spanne > 100°C .................................... < ±0,01 d. Messspanne/°C Umg.
Linearitätsfehler .......................................... < ±0,1% d. Messspanne
EMV-Immunitätseinfluss ............................. < ±0,5%
Relative Luftfeuchtigkeit ............................. < 95% RF (nicht kond.)
Abmessungen (HxBxT) ............................... 80,5 x 35,5 x 84,5 mm
Schutzart .................................................... IP50
Gewicht DC- / universelle Versorgung ....... 100 g / 150 g
50...60 Hz
19,2...300 VDC
16 Bit
