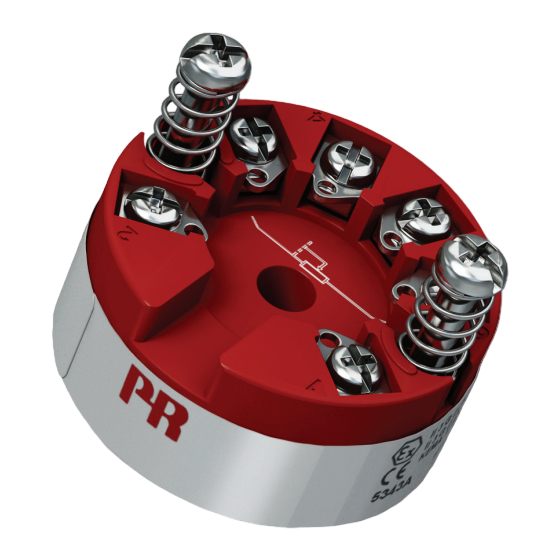

PR electronics 5343A Handbuch
2-draht niveaumessumformer
Vorschau ausblenden
Andere Handbücher für 5343A:
- Produkthandbuch (24 Seiten) ,
- Produkthandbuch (26 Seiten)
Inhaltsverzeichnis
Werbung
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
2-DRahT nivEaUmEssUmFoRmER
Verwendung ........................................................................ 39
Technische Merkmale ......................................................... 39
Montage / Installation ......................................................... 39
Anwendungen .................................................................... 40
Bestellangabne: 5343 ......................................................... 41
Elektrische Daten ............................................................... 41
Anschlüsse ......................................................................... 44
Blockdiagramm .................................................................. 45
Programmierung ................................................................. 46
Abmessungen .................................................................... 46
Montage von Fühlerleitungen ............................................. 46
Konfiguration des Potentiometer-Eingangs ....................... 47
Appendix ............................................................................ 50
PRELEvEL 5343
inhaLTsvERzEiChnis
5343V103-IN
37
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für PR electronics 5343A
Inhaltszusammenfassung für PR electronics 5343A
-
Seite 1: Inhaltsverzeichnis
Montage von Fühlerleitungen ..........46 Konfiguration des Potentiometer-Eingangs ....... 47 Aktivierung der eingebetteten Linearisierungsfunktionen .. 48 Appendix ................50 ATEX Installation Drawings, UK, FR, DE, DK - 5343A ... 51 ATEX Installation Drawings, UK, FR, DE, DK - 5343B ... 55 5343V103-IN... -
Seite 2: Eg-Konformitätserklärung
En 60079-0 : 2006, En 60079-11 : 2007, En 60079-15 : 2005 und En 60079-26 : 2007 En 61241-0 : 2006 und En 61241-11 : 2006 aTEX-zertifikat: KEma 10aTEX0004 X (5343a) aTEX-zertifikat: KEma 03aTEX1538 (5343B) Zulassungsstelle KEma Quality B.v. (0344) Utrechtseweg 310, 6812 aR arnhem P.o. -
Seite 3: Verwendung
2-DRahT nivEaUmEssUmFoRmER PRELEvEL 5343 • Eingang für Potentiometer oder Ohm • Programmierbare Fühlerfehleranzeige • Hohe Messgenauigkeit • Einzigartige Prozess-Kalibrierfunktion • Programmierbar über PC verwendung • Umwandlung von linearer Widerstandsänderung in ein analoges Standard- Stromsignal, z.B. von Ventilen oder Niveau-Messwertgeber. • Anwenderdefinierte Linearisierungsfunktion kann aktiviert werden. Technische merkmale •... -
Seite 4: Anwendungen
anWEnDUngEn 2-Draht-Installation Ohmsche Füllstands- im Kontrollraum sensor in 4...20 mA 2-Draht-Installation Potentiometer im Kontrollraum in 4...20 mA 2-Draht-Installation im Kontrollraum Widerstand in 4...20 mA 5343V103-IN... -
Seite 5: Bestellangabne: 5343
Bestellangabne: 5343 version 5343 Standard ATEX Ex Elektrische Daten spezifikationsbereich: -40°C bis +85°C allgemeine Daten: Versorgungsspannung, DC Standard ..........8,0...35 V ATEX Ex ........... 8,0...30 V Stromverbrauch ........... 25 mW...0,8 W Spannungsabfall .......... 8 VDC Aufwärmzeit ..........5 min. Kommunikationsschnittstelle ...... Loop Link Signal- / Rauschverhältnis ...... - Seite 6 Einfluss von Änderung der Versorgungsspannung ......... < 0,005% d. Messsp. / VDC Vibration ............IEC 60068-2-6 Test FC Lloyd’s Spezifikation Nr. 1 ......4 g / 2...100 Hz Max. Leitungsquerschnitt ......1 x 1,5 mm Litzendraht Luftfeuchtigkeit ..........< 95% RH (nicht kond.) Maß...
- Seite 7 Ex-zulassung 5343a: KEMA 10ATEX0004 X ........II 3 GD Ex nA [nL] IIC T4...T6 oder II 3 GD Ex nL IIC T4...T6 oder II 3 GD Ex nA [ic] IIC T4...T6 oder II 3 GD Ex ic IIC T4...T6 ATEX Installation Drawing No....5343QA02 Ex- / i.s.-zulassung - 5343B:...
-
Seite 8: Anschlüsse
ansChLüssE Eingang: Potentiometer, Widerst., 2-Leiter Widerst., 3-Leiter 3-Leiter Ausgang: 2-Draht-Installation 5343V103-IN... -
Seite 9: Blockdiagramm
BLoCKDiagRamm Ex-Kreislauf, nur 5343B 5343V103-IN... -
Seite 10: Programmierung
PRogRammiERUng • Loop Link ist eine batteriegespeiste Schnittstelle zur Programmierung des PRelevel 5343. • Bezüglich Programmierung verweisen wir auf die nachfolgende Zeichnung und die "Hilfe"-Funktion im PRelevel-Programm. • Loop Link darf nicht zur Kommunikation mit Modulen, die in Ex-gefährdeten Bereichen installiert sind, benutzt werden. Bestellangaben: Loop Link Betriebs- spannung... -
Seite 11: Konfiguration Des Potentiometer-Eingangs
KonFigURaTion DEs PoTEnTiomETER- Eingangs Bei einem ohmschen Füllstandssensor ändert sich der Widerstandswert, wenn der magnetische Schwimmkörper die Reed-Kontakte im Sensor aktiviert. Das bedeutet, dass es üblicherweise nicht möglich ist, den ganzen Füllstandssen- sor als Eingangsspanne zu verwenden. Wenn der PR5343 mit einem Poten- tiometereingang verwendet wird, enthält die PRelevel-Software die folgenden speziellen Konfigurationsfunktionen: Das [Calibration Password] (=Kalibrier-Passwort) lautet 4711. -
Seite 12: Aktivierung Der Eingebetteten Linearisierungsfunktionen
Die folgende Beschreibung der Konfiguration mit einem Potentiometereingang beruht auf Abbildung 1. Beachten Sie bitte, dass die PRelevel-Software nur in der englischsprachigen Version vorliegt. Die Menütexte sind daher hier so angegeben, wie sie auf dem Bildschirm erscheinen. Wählen Sie zunächst die Registerkarte [input]: [Electrical Calibration] Geben Sie den Bereich, der vom angeschlossenen Potentiometer erkannt werden soll, ein oder lassen Sie PRelevel den verfüg-... - Seite 13 5343 die Karteikarte [options]. Wenn eine der eingebetteten Linearisierungs- funktionen verwendet werden soll, ist im Fenster ’Linearisation’ die Auswahl ’Polynomial..(Relative)’ zu treffen, um die geeignetsten Linearisierungsda- teien auszuwählen. Die Dateien werden in den folgenden Menüs gewählt: Im Hauptmenü >specify wählen, dann >File und >open; danach in der Datei- auswahlbox den Dateinamen auswählen und auf >open klicken.
-
Seite 17: Atex Installationszeichnung
LERBAKKEN 10, 8410 RØNDE DENMARK. WWW.PRELECTRONICS.COM ATEX Installationszeichnung Für die sichere Installation von 5343A ist Folgendes zu beachten: Das Gerät darf nur von qualifiziertem Personal eingebaut werden, das mit den nationalen und internationalen Gesetzen, Richtlinien und Standards auf diesem Gebiet vertraut ist. - Seite 23 5343QA01 LERBAKKEN 10, 8410 RØNDE DENMARK. WWW.PRELECTRONICS.COM ATEX Installationszeichnung 5343 Für die sichere Installation von 5343B ist Folgendes zu beachten: Das Gerät darf nur von qualifiziertem Personal eingebaut werden, das mit den nationalen und internationalen Gesetzen, Richtlinien und Standards auf diesem Gebiet vertraut ist. Das Baujahr kann aus den ersten beiden Ziffern der Seriennummer ersehen werden.
- Seite 24 5343QA01 LERBAKKEN 10, 8410 RØNDE DENMARK. WWW.PRELECTRONICS.COM Installationsvorschriften Für Anwendung in einer potentiellen explosiven Atmosphäre - basierend auf entflammbares Gas - muss der Messumformer in einem Gehäuse, welcher einen Schutzgrad von mindestens IP20 gemäß EN 60529 besitzt, eingebaut werden. Für Applikationen in explosiver Atmosphäre, wo Kategorie 1G Geräte vorgeschrieben sind, und wenn das Gehäuse aus Aluminium ist, ist das Gehäuse so zu montieren, dass Zündquellen (Stöße und Reibungsfunken) selbst bei selten auftretenden Störungen vermieden werden;...
