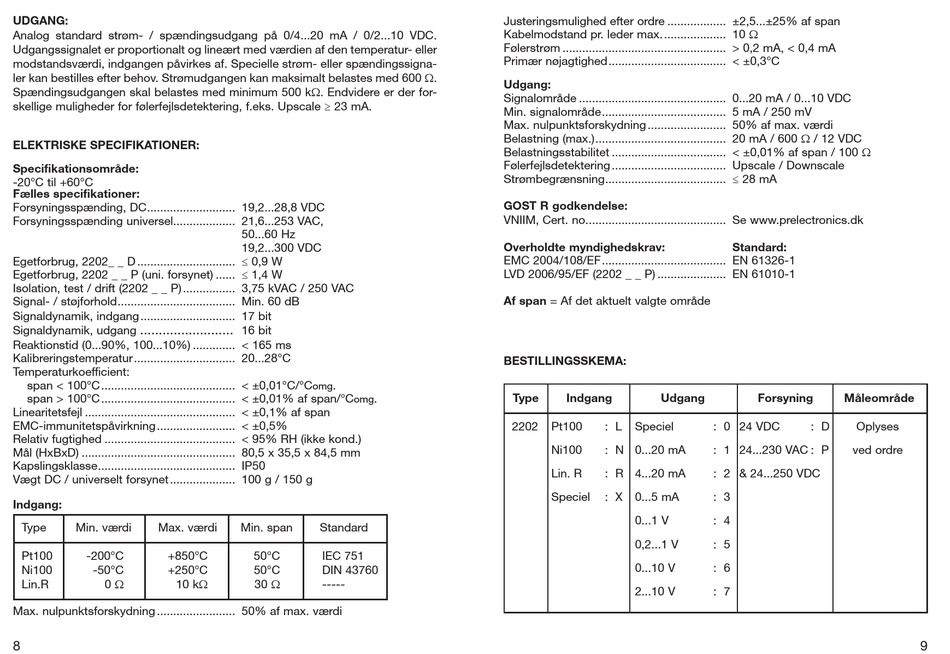

UDGANG:

Analog standard strøm- / spændingsudgang på 0/4...20 mA / 0/2...10 VDC.
Udgangssignalet er proportionalt og lineært med værdien af den temperatur- eller
modstandsværdi, indgangen påvirkes af. Specielle strøm- eller spændingssigna-
ler kan bestilles efter behov. Strømudgangen kan maksimalt belastes med 600 .
Spændingsudgangen skal belastes med minimum 500 k. Endvidere er der for-
skellige muligheder for følerfejlsdetektering, f.eks. Upscale  23 mA.

ELEKTRISKE SPECIFIKATIONER:

Specifikationsområde:
-20°C til +60°C
Fælles specifikationer:
Forsyningsspænding, DC ........................... 19,2...28,8 VDC
Forsyningsspænding universel ................... 21,6...253 VAC,
Egetforbrug, 2202_ _ D ..............................  0,9 W
Egetforbrug, 2202 _ _ P (uni. forsynet) ......  1,4 W
Isolation, test / drift (2202 _ _ P) ................ 3,75 kVAC / 250 VAC
Signal- / støjforhold .................................... Min. 60 dB
Signaldynamik, indgang ............................. 17 bit
.........................
Signaldynamik, udgang
Reaktionstid (0...90%, 100...10%) ............. < 165 ms
Kalibreringstemperatur ............................... 20...28°C
Temperaturkoefficient:
span < 100°C ......................................... < ±0,01°C/°C
span > 100°C ......................................... < ±0,01% af span/°C
Linearitetsfejl .............................................. < ±0,1% af span
EMC-immunitetspåvirkning ........................ < ±0,5%
Relativ fugtighed ........................................ < 95% RH (ikke kond.)
Mål (HxBxD) ............................................... 80,5 x 35,5 x 84,5 mm
Kapslingsklasse .......................................... IP50
Vægt DC / universelt forsynet .................... 100 g / 150 g
Indgang:
Type Min. værdi Max. værdi
Pt100 -200°C +850°C
Ni100 -50°C +250°C
0 
Lin.R 10 k
Max. nulpunktsforskydning ........................ 50% af max. værdi
8
50...60 Hz
19,2...300 VDC
16 bit
.
omg
.
omg
Min. span Standard
50°C IEC 751
50°C DIN 43760
30 
-----
Justeringsmulighed efter ordre .................. ±2,5...±25% af span
Kabelmodstand pr. leder max. ................... 10 
Følerstrøm .................................................. > 0,2 mA, < 0,4 mA
Primær nøjagtighed .................................... < ±0,3°C
Udgang:
Signalområde ............................................. 0...20 mA / 0...10 VDC
Min. signalområde ...................................... 5 mA / 250 mV
Max. nulpunktsforskydning ........................ 50% af max. værdi
Belastning (max.) ........................................ 20 mA / 600  / 12 VDC
Belastningsstabilitet ................................... < ±0,01% af span / 100 
Følerfejlsdetektering ................................... Upscale / Downscale
Strømbegrænsning .....................................  28 mA
GOST R godkendelse:
VNIIM, Cert. no. .......................................... Se www.prelectronics.dk
Overholdte myndighedskrav:
EMC 2004/108/EF ...................................... EN 61326-1
LVD 2006/95/EF (2202 _ _ P) ..................... EN 61010-1
Af span = Af det aktuelt valgte område

BESTILLINGSSKEMA:

Type Indgang Udgang
2202 Pt100 : L Speciel
Ni100 : N 0...20 mA
Lin. R : R 4...20 mA
Speciel : X 0...5 mA
0...1 V
0,2...1 V
0...10 V
2...10 V
Standard:
Forsyning Måleområde
: 0 24 VDC : D Oplyses
: 1 24...230 VAC : P ved ordre
: 2 & 24...250 VDC
: 3
: 4
: 5
: 6
: 7
9
