Allgemeine Vorinformationen

3 Allgemeine Vorinformationen
3.1

Bauweise

Im Unterschied zu den konventionellen Kollektorbau-
weisen ist in den SKS-Kollektoren, zusätzlich zu den
Leitungen für Vor- und Rücklauf, eine dritte durchgehen-
de Sammelleitung integriert. Diese ermöglicht den An-
schluss des Kollektorfeldes nach dem Tichelmann-
prinzip. Die Vorlaufleitung wird dabei durch alle Kollek-
toren zurück zur Anschlussseite geführt. Eine zusätzli-
che Verrohrung entfällt. Es entstehen weniger
Wärmeverluste.
3.2

Betriebsarten

Die Sonnenkollektoren SKS 3.0 sind mit Komplettstatio-
nen der Ausführungen KS oder DBS kombinierbar. Für
die Montage der Sonnenkollektoren muss dabei folgen-
des beachtet werden:
a) Bei Komplettstationen KS:
– Die Anlage muss mit Solarfluid gefüllt werden.
– Der Entlüfter muss an der höchsten Stelle des Rohr-
leitungssystems installiert werden (Montageanwei-
sung Entlüftersatz beachten).
– Bei der Führung der Rohrleitungen ist darauf zu ach-
ten, dass keine Lufteinschlüsse entstehen. Falls dies
aufgrund baulicher Gegebenheiten nicht vermieden
werden kann, ist ein zusätzlicher Entlüfter an geeig-
neter Stelle zu setzen.
– Das Kollektorfeld muss waagerecht auf das Dach
montiert werden.
– Nach erfolgtem Entlüftungsvorgang die Absperr-
schraube am Entlüfter wieder eindrehen.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
8

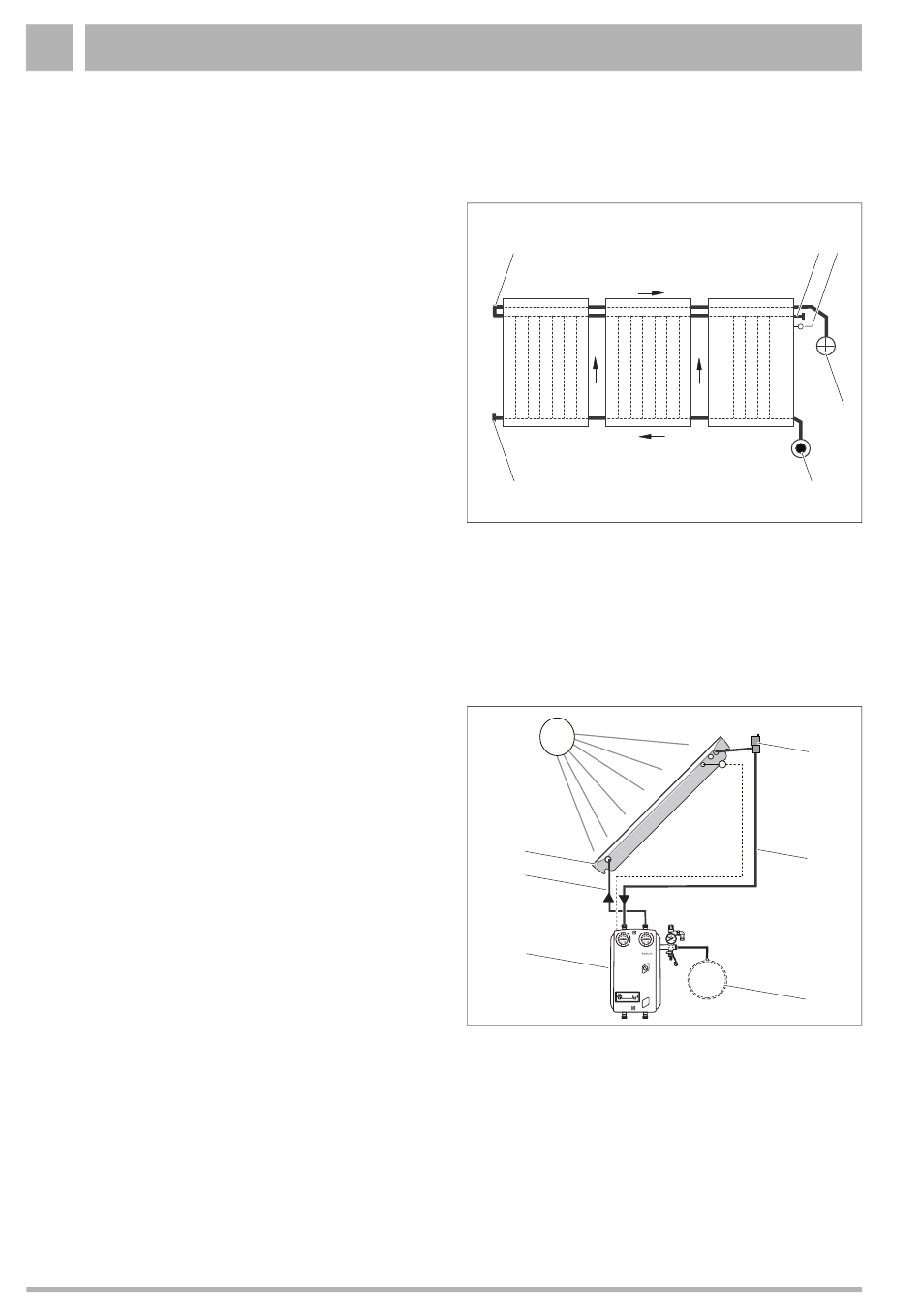

Abb. 1
Pos. 1: Tichelmannausgleichsbogen
Pos. 2: Verschlusskappe
Pos. 3: Temperaturfühler
Pos. 4: Vorlaufleitung
Pos. 5: Rücklaufleitung
Pos. 6: Blindstopfen
Abb. 2
Pos. 1: KS-Komplettstation
Pos. 2: Rücklauf
Pos. 3: Kollektor SKS
Pos. 4: Entlüfter
Pos. 5: Vorlauf
Pos. 6: Ausdehnungsgefäß
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
Montageanweisung Sonnenkollektor Logasol SKS 3.0 • Ausgabe 07/2000
1
6
Kollektorfeld nach dem Tichelmannprinzip
3
2
1
Schemazeichnung für KS-Komplettstation
2 3
4
5
4
5
6
