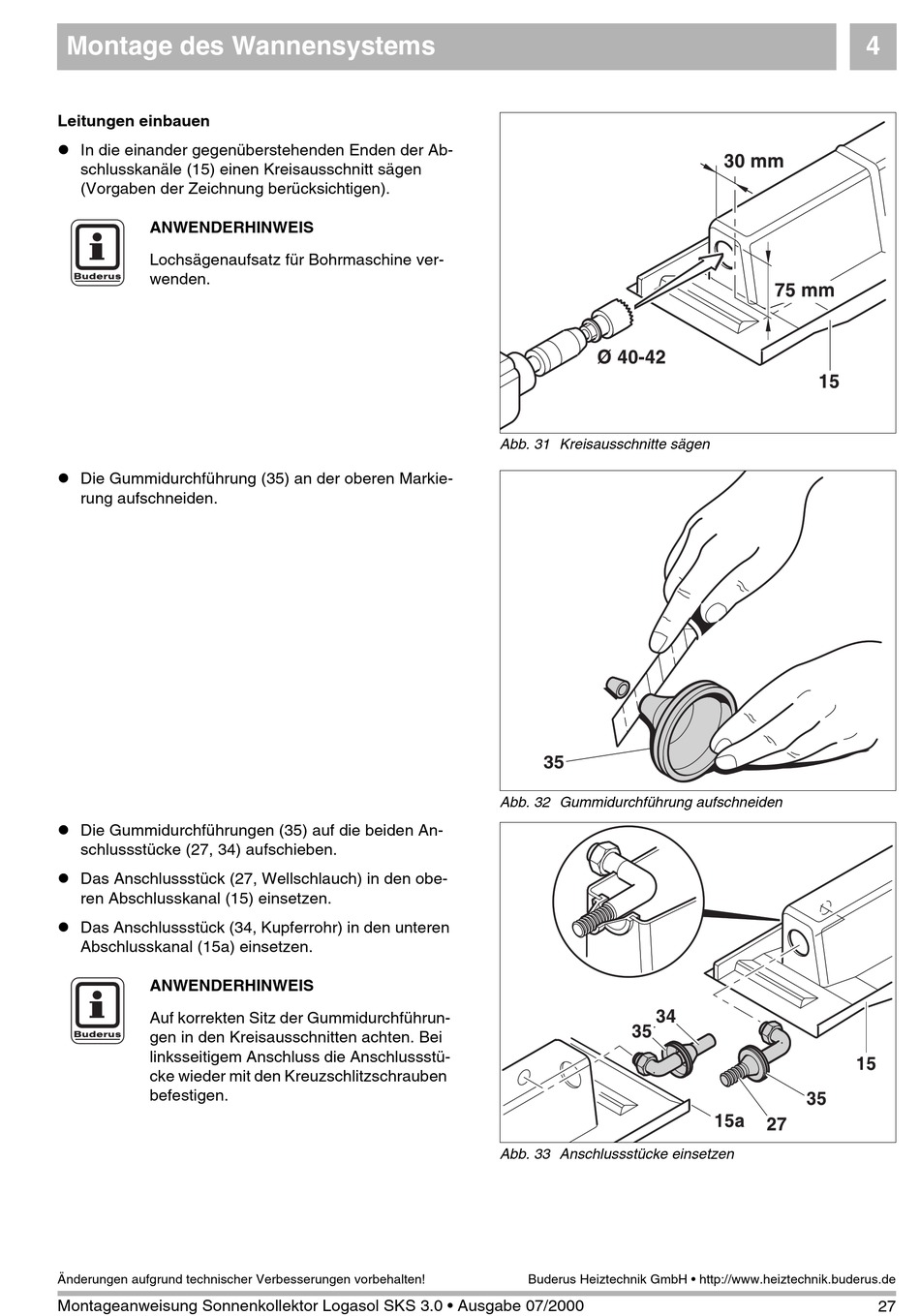

Buderus Logasol SKS 3.0 Montageanweisung Seite 27

Montage des Wannensystems
Leitungen einbauen
l In die einander gegenüberstehenden Enden der Ab-
schlusskanäle (15) einen Kreisausschnitt sägen
(Vorgaben der Zeichnung berücksichtigen).
ANWENDERHINWEIS
Lochsägenaufsatz für Bohrmaschine ver-
wenden.
l Die Gummidurchführung (35) an der oberen Markie-
rung aufschneiden.
l Die Gummidurchführungen (35) auf die beiden An-
schlussstücke (27, 34) aufschieben.
l Das Anschlussstück (27, Wellschlauch) in den obe-
ren Abschlusskanal (15) einsetzen.
l Das Anschlussstück (34, Kupferrohr) in den unteren
Abschlusskanal (15a) einsetzen.
ANWENDERHINWEIS
Auf korrekten Sitz der Gummidurchführun-
gen in den Kreisausschnitten achten. Bei
linksseitigem Anschluss die Anschlussstü-
cke wieder mit den Kreuzschlitzschrauben
befestigen.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Montageanweisung Sonnenkollektor Logasol SKS 3.0 • Ausgabe 07/2000
Abb. 31 Kreisausschnitte sägen
35
Abb. 32 Gummidurchführung aufschneiden
Abb. 33 Anschlussstücke einsetzen
