Allgemeine Vorinformationen

4 Allgemeine Vorinformationen
4.1

Bauweise

Im Unterschied zu den konventionellen Kollektorbau-
weisen ist in den SKS-Kollektoren, zusätzlich zu den
Leitungen für Vor- und Rücklauf, eine dritte durchgehen-
de Sammelleitung integriert. Diese ermöglicht den An-
schluss des Kollektorfeldes nach dem Tichelmann-
Prinzip. Die Vorlaufleitung wird dabei durch alle Kollek-
toren zurück zur Anschlussseite geführt. Eine zusätzli-
che Verrohrung entfällt. Es entstehen weniger
Wärmeverluste.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
8
1
6

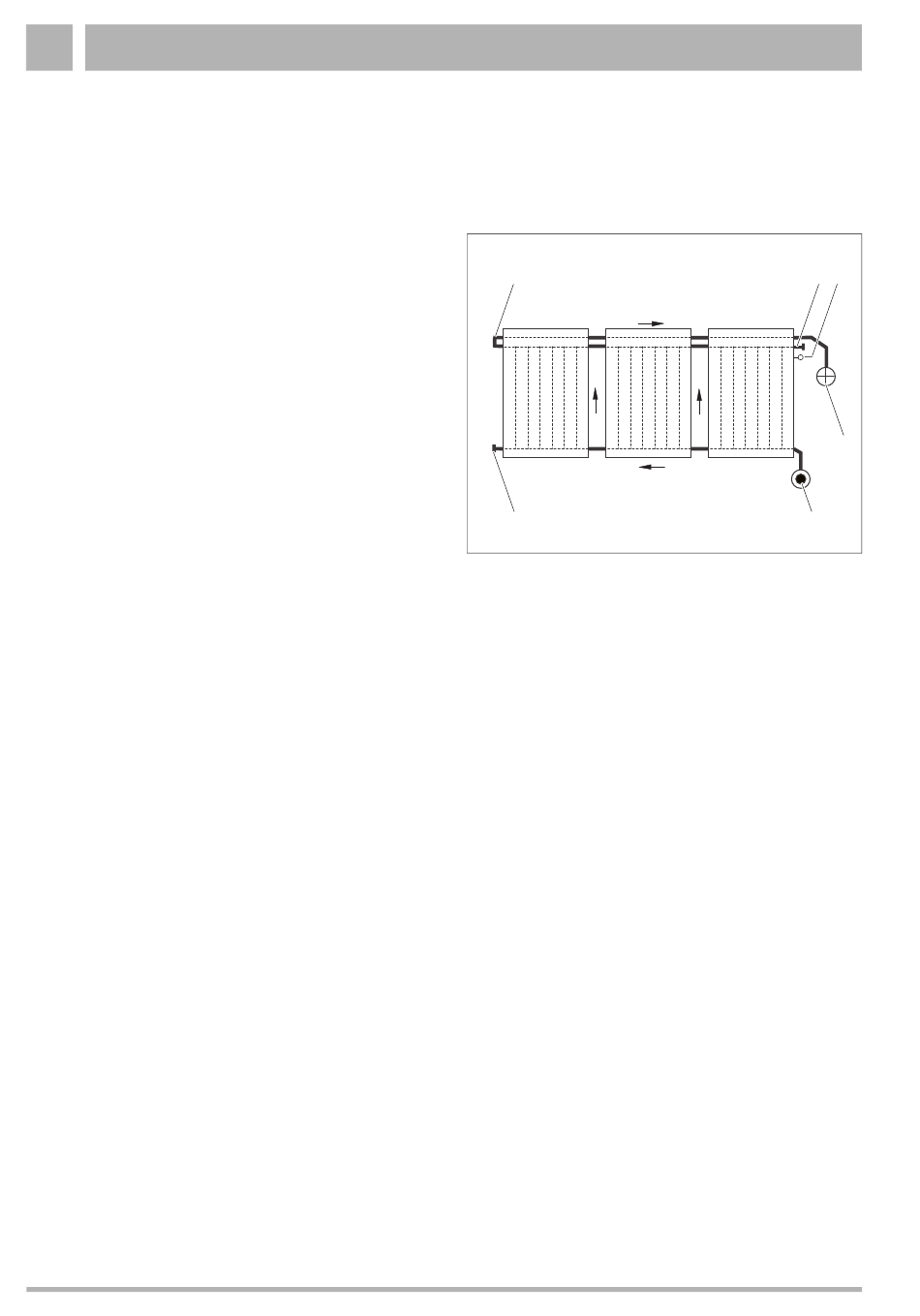

Abb. 1 Kollektorfeld nach dem Tichelmannprinzip
Pos. 1: Tichelmannausgleichsbogen
Pos. 2: Verschlusskappe
Pos. 3: Temperaturfühler
Pos. 4: Vorlaufleitung
Pos. 5: Rücklaufleitung
Pos. 6: Blindstopfen
