Montage des Wannensystems

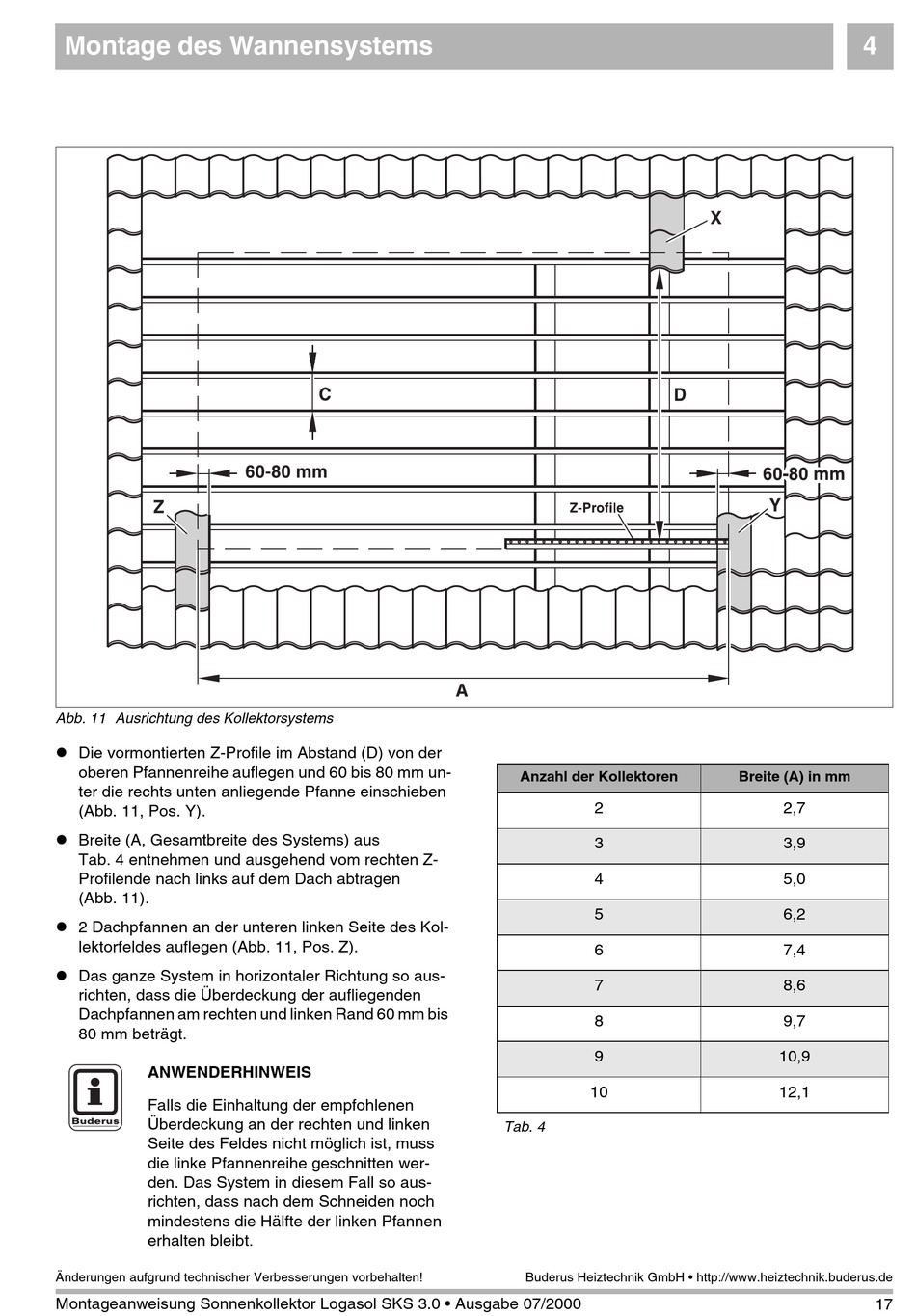

Abb. 11 Ausrichtung des Kollektorsystems
l Die vormontierten Z-Profile im Abstand (D) von der
oberen Pfannenreihe auflegen und 60 bis 80 mm un-
ter die rechts unten anliegende Pfanne einschieben
(Abb. 11, Pos. Y).
l Breite (A, Gesamtbreite des Systems) aus
Tab. 4 entnehmen und ausgehend vom rechten Z-
Profilende nach links auf dem Dach abtragen
(Abb. 11).
l 2 Dachpfannen an der unteren linken Seite des Kol-
lektorfeldes auflegen (Abb. 11, Pos. Z).
l Das ganze System in horizontaler Richtung so aus-
richten, dass die Überdeckung der aufliegenden
Dachpfannen am rechten und linken Rand 60 mm bis
80 mm beträgt.
ANWENDERHINWEIS
Falls die Einhaltung der empfohlenen
Überdeckung an der rechten und linken
Seite des Feldes nicht möglich ist, muss
die linke Pfannenreihe geschnitten wer-
den. Das System in diesem Fall so aus-
richten, dass nach dem Schneiden noch
mindestens die Hälfte der linken Pfannen
erhalten bleibt.
