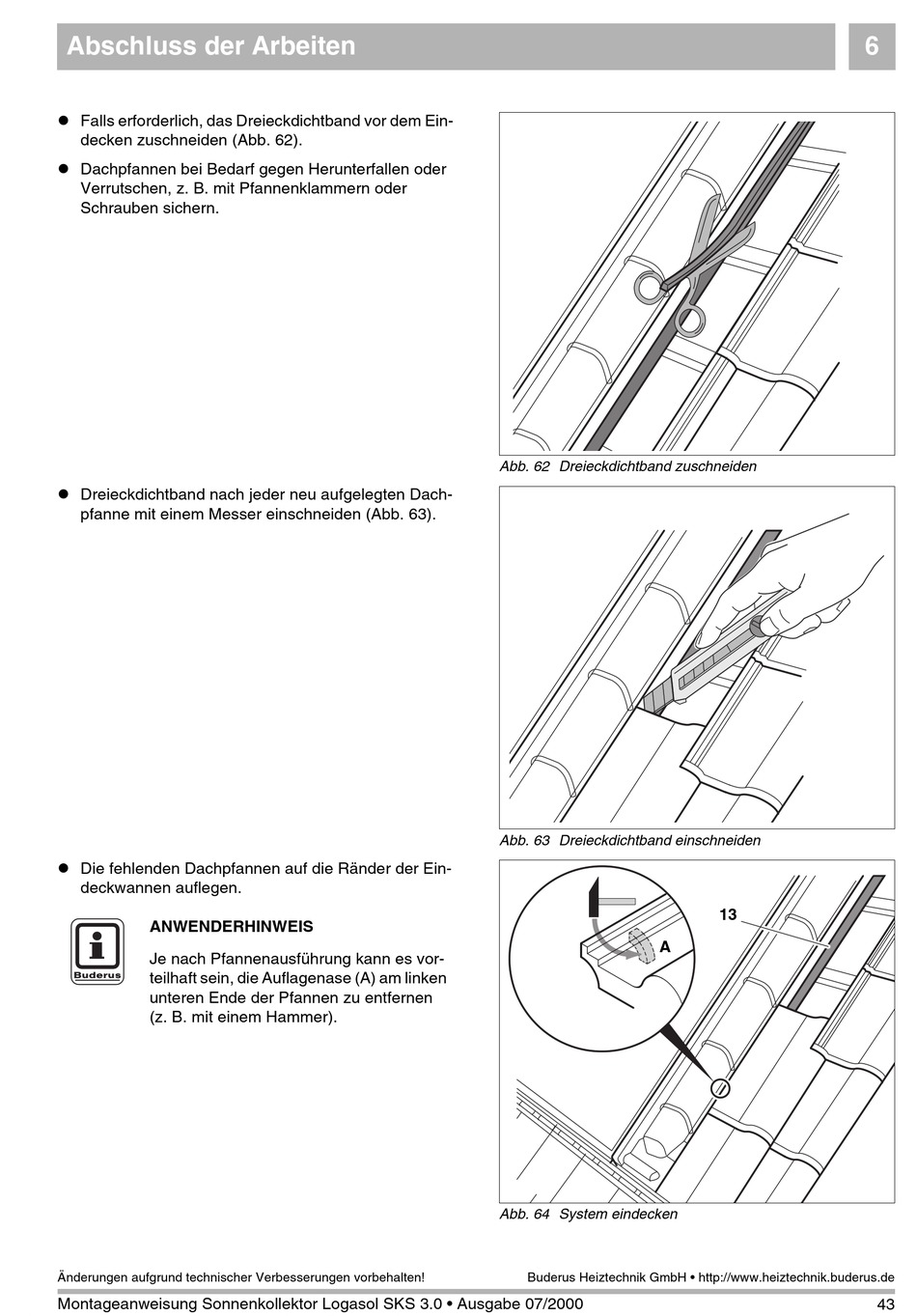

Buderus Logasol SKS 3.0 Montageanweisung Seite 43

Abschluss der Arbeiten
l Falls erforderlich, das Dreieckdichtband vor dem Ein-
decken zuschneiden (Abb. 62).
l Dachpfannen bei Bedarf gegen Herunterfallen oder
Verrutschen, z. B. mit Pfannenklammern oder
Schrauben sichern.
l Dreieckdichtband nach jeder neu aufgelegten Dach-
pfanne mit einem Messer einschneiden (Abb. 63).
l Die fehlenden Dachpfannen auf die Ränder der Ein-
deckwannen auflegen.
ANWENDERHINWEIS
Je nach Pfannenausführung kann es vor-
teilhaft sein, die Auflagenase (A) am linken
unteren Ende der Pfannen zu entfernen
(z. B. mit einem Hammer).
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Montageanweisung Sonnenkollektor Logasol SKS 3.0 • Ausgabe 07/2000
Abb. 62 Dreieckdichtband zuschneiden
Abb. 63 Dreieckdichtband einschneiden
A
Abb. 64 System eindecken
