4

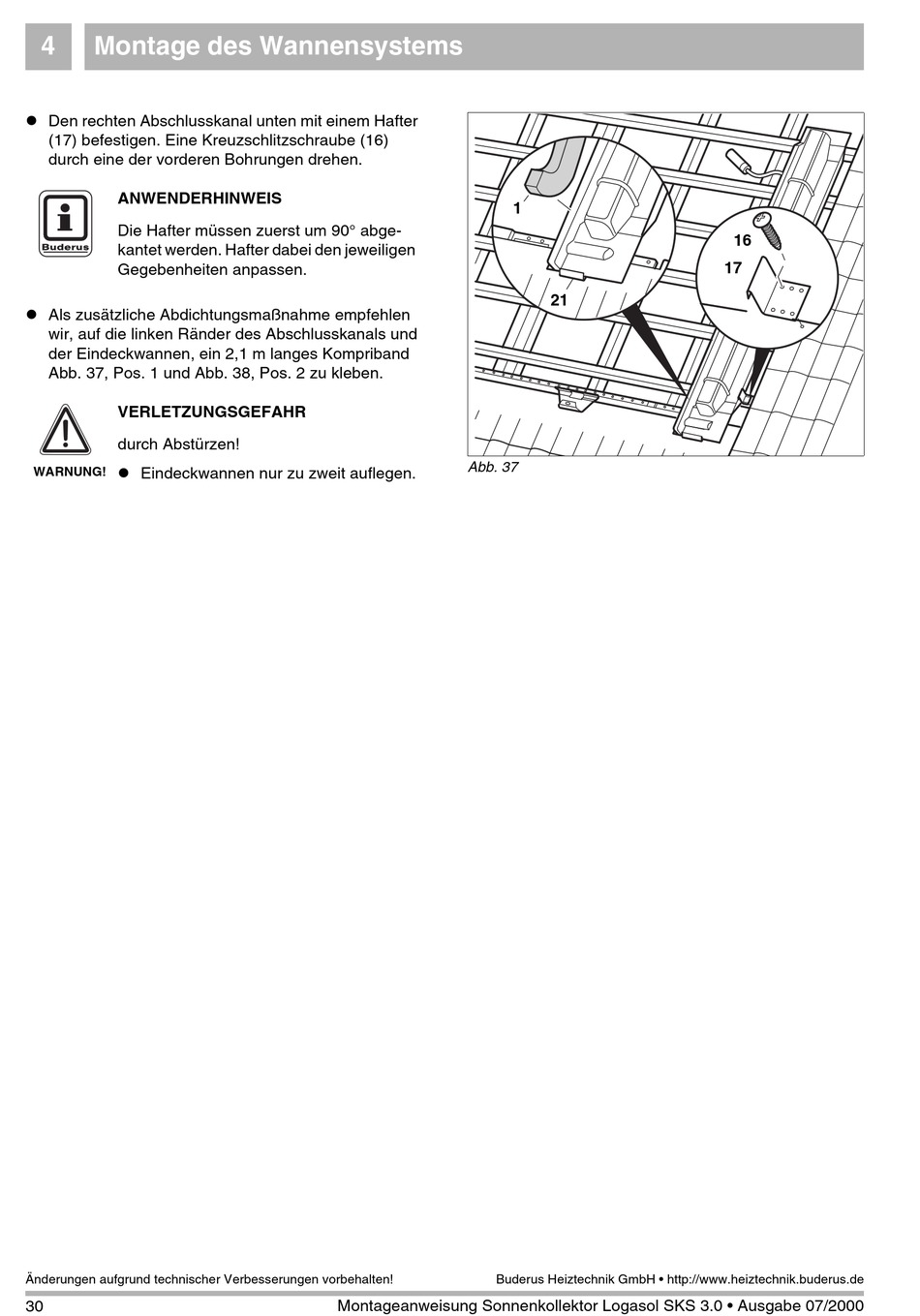

Montage des Wannensystems
l Den rechten Abschlusskanal unten mit einem Hafter
(17) befestigen. Eine Kreuzschlitzschraube (16)
durch eine der vorderen Bohrungen drehen.
ANWENDERHINWEIS
Die Hafter müssen zuerst um 90° abge-
kantet werden. Hafter dabei den jeweiligen
Gegebenheiten anpassen.
l Als zusätzliche Abdichtungsmaßnahme empfehlen
wir, auf die linken Ränder des Abschlusskanals und
der Eindeckwannen, ein 2,1 m langes Kompriband
Abb. 37, Pos. 1 und Abb. 38, Pos. 2 zu kleben.
VERLETZUNGSGEFAHR
durch Abstürzen!
l Eindeckwannen nur zu zweit auflegen.
WARNUNG!
Änderungen aufgrund technischer Verbesserungen vorbehalten!
30
Abb. 37
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
Montageanweisung Sonnenkollektor Logasol SKS 3.0 • Ausgabe 07/2000
1
21
16
17
