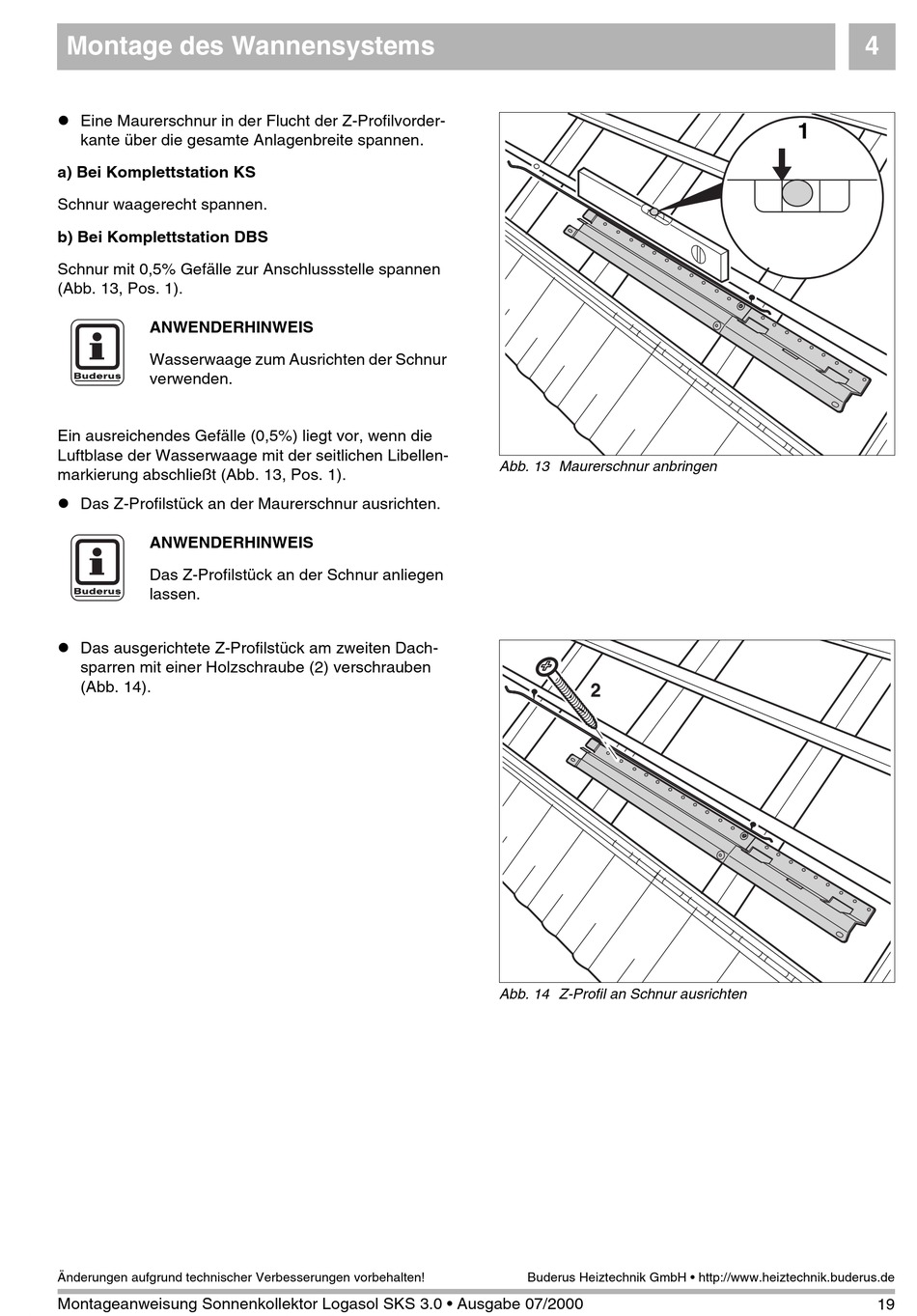

Buderus Logasol SKS 3.0 Montageanweisung Seite 19

Montage des Wannensystems
l Eine Maurerschnur in der Flucht der Z-Profilvorder-
kante über die gesamte Anlagenbreite spannen.
a) Bei Komplettstation KS
Schnur waagerecht spannen.
b) Bei Komplettstation DBS
Schnur mit 0,5% Gefälle zur Anschlussstelle spannen
(Abb. 13, Pos. 1).
ANWENDERHINWEIS
Wasserwaage zum Ausrichten der Schnur
verwenden.
Ein ausreichendes Gefälle (0,5%) liegt vor, wenn die
Luftblase der Wasserwaage mit der seitlichen Libellen-
markierung abschließt (Abb. 13, Pos. 1).
l Das Z-Profilstück an der Maurerschnur ausrichten.
ANWENDERHINWEIS
Das Z-Profilstück an der Schnur anliegen
lassen.
l Das ausgerichtete Z-Profilstück am zweiten Dach-
sparren mit einer Holzschraube (2) verschrauben
(Abb. 14).
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Montageanweisung Sonnenkollektor Logasol SKS 3.0 • Ausgabe 07/2000
Abb. 13 Maurerschnur anbringen
Abb. 14 Z-Profil an Schnur ausrichten
