Buderus Logasol SKS 3.0 Montageanweisung Seite 21

Montage des Wannensystems
Bleischürze montieren
l Die Dachpfannen unterhalb des Kollektorfeldes auf-
legen.
l Falls der Abstand zwischen Z-Profil und der ersten
Dachpfannenreihe unterhalb des Kollektorfeldes
größer als 50 mm ist, muss eine zusätzliche Dachlat-
te zur Unterfütterung der Bleischürze hochkant ange-
bracht werden.
l Die Bleischürzen (6) über Dachpfannenreihe und
Z-Profilschiene ausrollen und an der Oberseite einen
ca. 10 mm breiten Falz über die Kante des Z-Profils
biegen.
ANWENDERHINWEIS
Die Bleischürzen seitlich ca. 40 mm über-
stehen bzw. überdecken lassen.
l Die Bleischürzen (6) lediglich im unteren Bereich (ca.
3 cm) mit einem Gummihammer der Dachpfannen-
kontur anpassen.
ANWENDERHINWEIS
Bei Dächern mit einer Dachneigung unter
30° muss eine breitere Bleischürze (min-
destens 50 cm) verwendet werden (Fach-
handel).
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Montageanweisung Sonnenkollektor Logasol SKS 3.0 • Ausgabe 07/2000

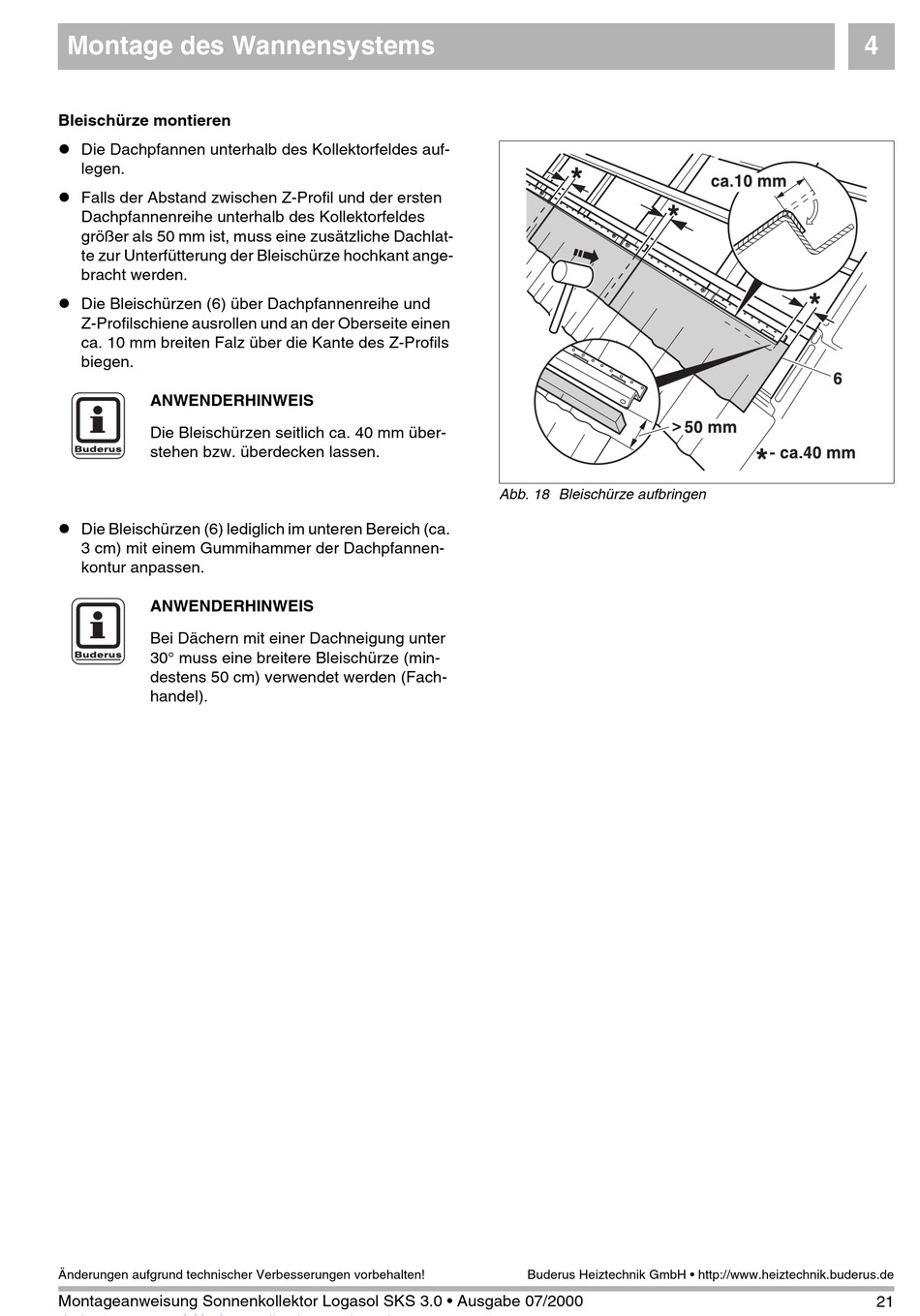

Abb. 18 Bleischürze aufbringen
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
4
21
