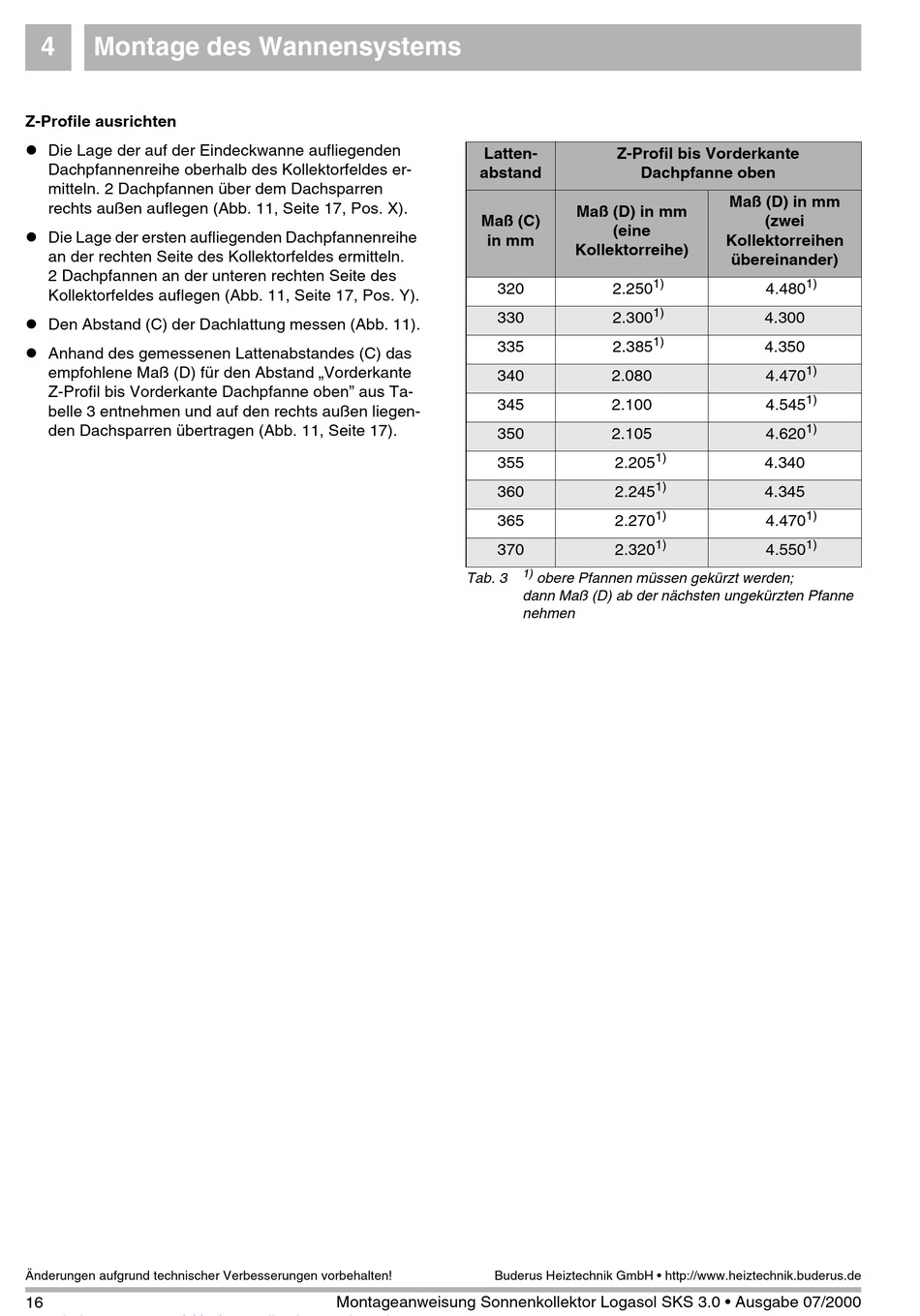

4 Montage des Wannensystems
Z-Profile ausrichten
l Die Lage der auf der Eindeckwanne aufliegenden
Dachpfannenreihe oberhalb des Kollektorfeldes er-
mitteln. 2 Dachpfannen über dem Dachsparren
rechts außen auflegen (Abb. 11, Seite 17, Pos. X).
l Die Lage der ersten aufliegenden Dachpfannenreihe
an der rechten Seite des Kollektorfeldes ermitteln.
2 Dachpfannen an der unteren rechten Seite des
Kollektorfeldes auflegen (Abb. 11, Seite 17, Pos. Y).
l Den Abstand (C) der Dachlattung messen (Abb. 11).
l Anhand des gemessenen Lattenabstandes (C) das
empfohlene Maß (D) für den Abstand „Vorderkante
Z-Profil bis Vorderkante Dachpfanne oben" aus Ta-
belle 3 entnehmen und auf den rechts außen liegen-
den Dachsparren übertragen (Abb. 11, Seite 17).
Änderungen aufgrund technischer Verbesserungen vorbehalten!
16
Latten-
abstand
Maß (C)
in mm
320
330
335
340
345
350
355
360
365
370
Tab. 3
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
Montageanweisung Sonnenkollektor Logasol SKS 3.0 • Ausgabe 07/2000
Z-Profil bis Vorderkante
Dachpfanne oben
Maß (D) in mm
(eine
Kollektorreihe)
1)
2.250
1)
2.300
1)
2.385
2.080
2.100
2.105
1)
2.205
1)
2.245
1)
2.270
1)
2.320
1)
obere Pfannen müssen gekürzt werden;
dann Maß (D) ab der nächsten ungekürzten Pfanne
nehmen
Maß (D) in mm
(zwei
Kollektorreihen
übereinander)
1)
4.480
4.300
4.350
1)
4.470
1)
4.545
1)
4.620
4.340
4.345
1)
4.470
1)
4.550
