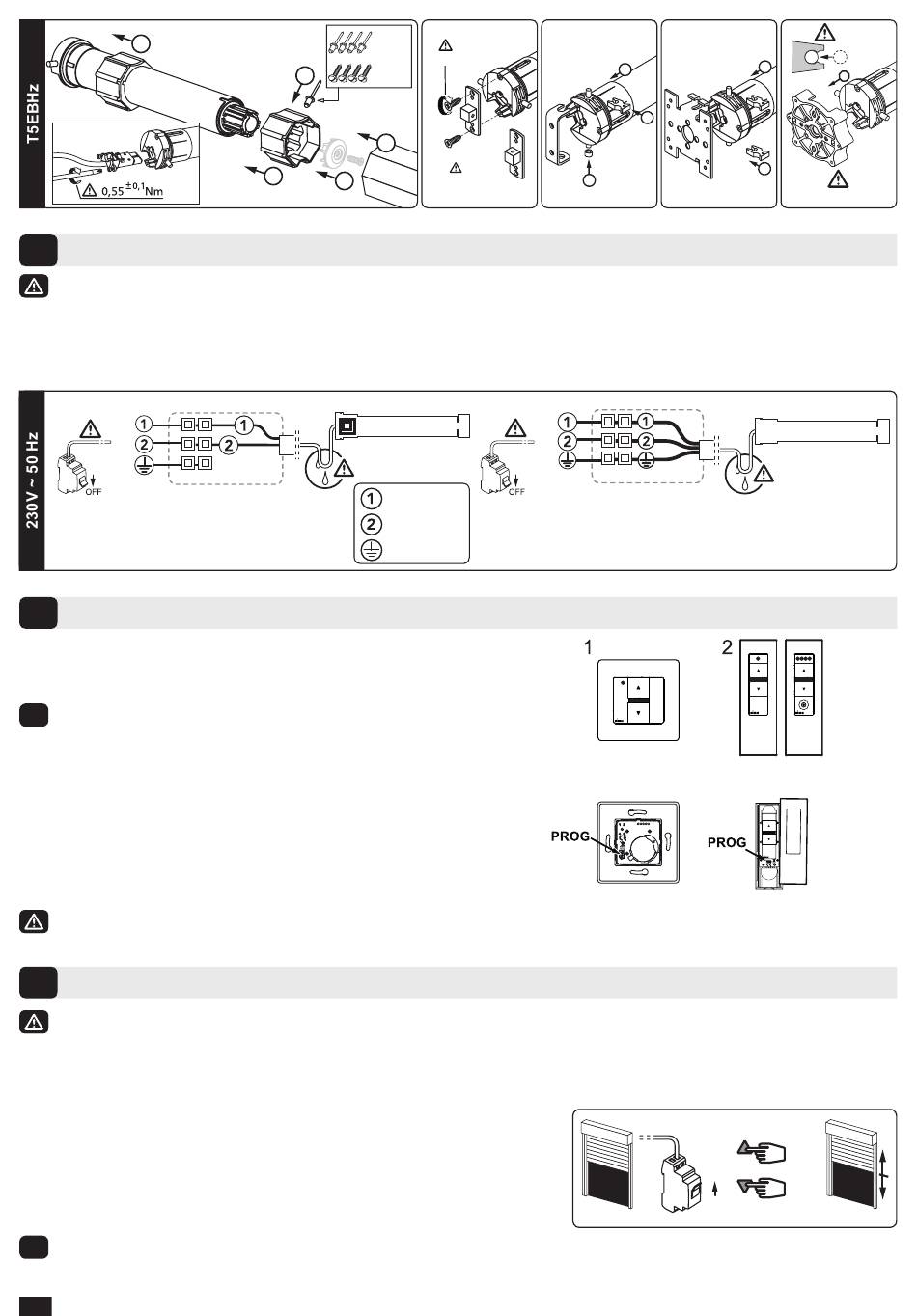

Elektrické zapojení
- Doporučujeme provést instalaci tak, aby u každého pohonu bylo možné individuálně vypnout
napájení (rozvodná krabice apod).
- Upevněte kabely, aby nedošlo k žádnému dotyku s pohybující se částí.
- Přívodní kabel H05 VVF musí být ve venkovním prostředí chráněn proti opakovanému namáhání pohybem
a proti UV záření, např. chráničkou nebo umístěním do instalační lišty.
N
L
PE
3
Kompatibilní vysílače
1: Nástěnný vysílač BHz 1 kanálový
2: 1/5 kanálové přenosné vysílače BHz
i
Kompatibilní se všemi vysílači io-homecontrol
Umístění tlačítka PROG na vysílačích BHz:
Umístěte vysílač v dostatečné vzdálenosti od kovových předmětů, které by mohly snížıt dosah vysílání.
4
Nastavení koncových poloh
Pokud je v budově instalováno více pohonů, je nutné, aby při provádění operace podle bodu 4.1
byl napájen vždy pouze jeden pohon. V opačném případě hrozí, že při programování může dojít k
vzájemnému ovlivňování.
4.1- Dočasné spárování 1.vysílače:
- Připojte napájení.
- Na vybraném vysílači BHz stiskněte zároveń tlačítka „NAHORU"
a „DOLŮ". Pohon krátkým pohybem (0,5 s) jedním a pak druhým
směrem potvrdí spárování s vysílačem.
i
Použitý vysílač nyní ovládá daný pohon, pouze pokud trvale držíte tlačítko. Přejděte k bodu 4.2.
CZ
2/6
Ø4,8 x 10
OCEL
5.3 Nm max
5
Ø5 x 10
4
2
25N.m max.
3
T3.5BHz
Modrý
Hnědý
Žluto / Zelený
(Maximálně 9 vysílačů (1 kanálových) na jeden pohon)
.
®
2
9910013
1
9910014
N
L
PE
1
3
2
35N.m max.
T5EBHz
>>
ON
1
