T3.5 AUTO - T5 AUTO
230V ˜
S.A.S. au capital de 5 000 000 ! - Z.I. Les Giranaux - BP71 - F70103 Arc-Les-Gray CEDEX - RCS VESOUL B 425 650 090 - SIRET 425 650 090 00011 - n° T.V.A CEE FR 87 425 650 090

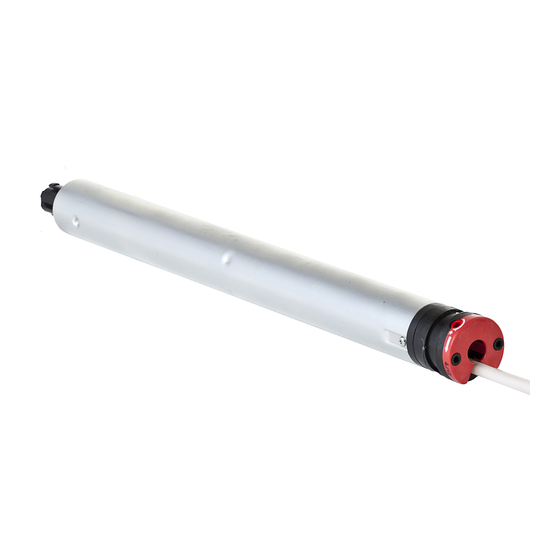

Cette notice s'applique à toutes les motorisations T3.5 AUTO / T5 AUTO dont les déclinaisons sont disponibles au catalogue en vigueur.
Domaine d'application : La motorisation T3.5 AUTO / T5 AUTO est conçue pour motoriser tous types de volets roulants équipés de butées et de liens rigides.
L'installateur, professionnel de la motorisation et de l'automatisation de l'habitat doit s'assurer que l'installation du produit motorisé une fois installé respecte les
normes en vigueur dans le pays de mise en service comme notamment la norme sur les volets roulant EN13659.
responsabilité : Avant d'installer et d'utiliser la motorisation, lire attentivement cette notice. Outre les instructions décrites dans cette notice, respecter
également les consignes détaillées dans le document joint Consignes de sécurité. La motorisation doit être installée par un professionnel de la motorisation
et de l'automatisation de l'habitat, conformément aux instructions de Simu et à la réglementation applicable dans le pays de mise en service. Toute utilisation
de la motorisation hors du domaine d'application décrit ci-dessus est interdite. Elle exclurait, comme tout irrespect des instructions figurant dans cette notice
et dans le document joint Consignes de sécurité, toute responsabilité et garantie de Simu. L'installateur doit informer ses clients des conditions d'utilisation et
de maintenance de la motorisation et doit leur transmettre les instructions d'utilisation et de maintenance, ainsi que le document joint Consignes de sécurité,
après l'installation de la motorisation. Toute opération de Service Après-Vente sur la motorisation nécessite l'intervention d'un professionnel de la motorisation
et de l'automatisation de l'habitat. Si un doute apparaît lors de l'installation de la motorisation ou pour obtenir des informations complémentaires, consulter un
interlocuteur SIMU ou aller sur le site www.simu.com.
1
installation
Consignes à suivre impérativement par le professionnel de la motorisation et de l'automatisation de l'habitat réalisant
l'installation de la motorisation:
- Les modalités d'installation électrique sont décrites par les normes nationales ou par la norme IEC 60364.
- Les câbles traversant une paroi métallique doivent être protégés et isolés par un manchon ou un fourreau.
T3.5 AUTO : Le câble de moteur T3.5 AUTO n'est pas démontable. S'il est endommagé, retourner la motorisation au SAV.
T5 AUTO : Le câble du moteur T5 AUTO est démontable. S'il est endommagé, le remplacer à l'identique. Le
raccordement du câble au moteur doit être réalisé par du personnel qualifié. Le connecteur doit être monté sans
endommager les contacts. La continuité de terre doit être assurée.
Préconisations : Le couple doit être sélectionné en fonction des caractéristiques du volet roulant, ne pas
surdimensionner le moteur. L'utilisation de verrous ou d'attaches rigides ainsi que de butées sur lame finale (ou dans
les coulisses) est obligatoire au bon fonctionnement du moteur. Pour obtenir des renseignements sur la compatibilité du moteur avec le volet
roulant et avec les accessoires, s'adresser au fabricant de volet roulant ou à SIMU.
Perçage du tube :
L1
29
Ø38,2
IP 44
L2
T3.5 AUTO 4.16
230V 50Hz 9.16 - 13.10
˜
Montage T3,5 AUTO
1/2
50Hz
A
4 x ØB / 90°
A ØB L1
(mm) (mm) (mm)
448 471
4.2
483 506
Ø4 x 10 / 120°
ACIER
55
22,8
37
min.
48*
L2
4
(mm)
* 35 Nm max.
6.17 - 10.17
485
T5 AUTO
15.17
520
230V 50Hz
˜
20.17 - 25.17 - 35.17
Montage T5 AUTO
1
9910013
9910014
25 N.m max.
fr- NOTice OrigiNAle
5122380A
L1 A
IP 44
A ØB
L2
(mm) (mm)
485
5
505
659
5
4
3
2
2
1
2
3
1 2
i
-20°C / +60°C
V.A.R
V.A.S
EASYLINK
UTILISATION OBLIGATOIRE
4 x ØB / 90°
47
min.
L1 L2
(mm) (mm)
498 521
518 541
672 695
Ø4,8 x 10
ACIER
Ø5 x 10
1
35 N.m max.
