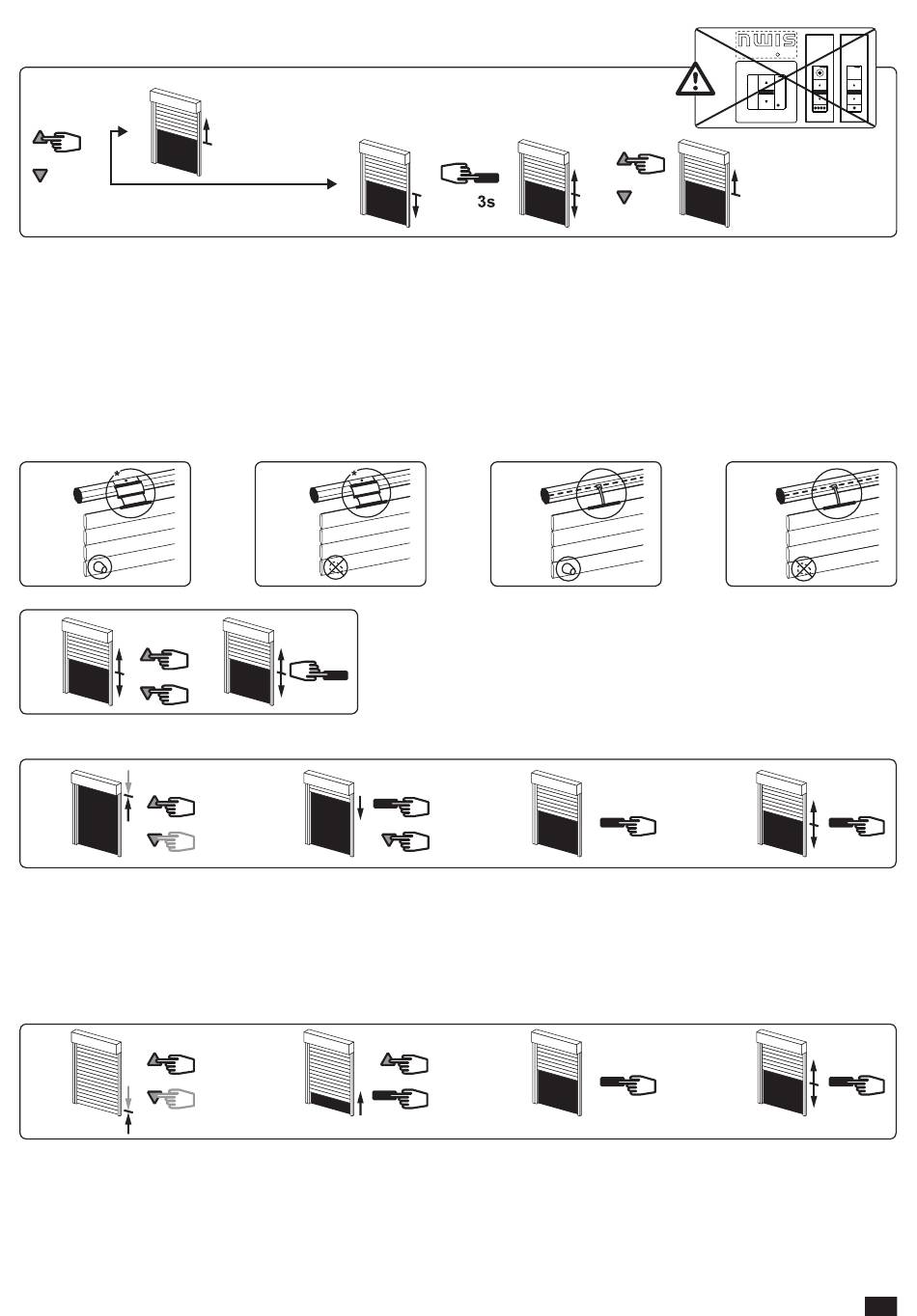

4.2- Configuración del sentido de rotación :
a
>>
Pulsar en la tecla «subida» del emisor:
a. Si el eje gira en el sentido «subida», pasar a la etapa 4.3.
b. Si el eje gira en el sentido «descenso», invertir el sentido de rotación pulsando en la tecla "Stop" durante al
menos 3 segundos. El motor confirma la modificación mediante una rotación de 0,5 segundo en un sentido
y luego en el otro. Pasar a la etapa 4.3.
4.3- Ajuste de los finales de carrera - memorización de los puntos de parada:
Los reglajes de finales de carrera del motor EBHz se efectúa de 4 formas diferentes en función de los
parámetros siguientes : presencia o ausencia de topes en la lama terminal y sujeción flexible o rígida* entre
el eje de enrollamiento y el tejido.
A
*V.A.R
V.A.S
Easylink
OctoEasy
1
A
B
1
1- Posicionar el motor en el punto de parada de subida deseado, con la ayuda de las teclas "Subida" y
"Bajada".
2- Presionar simultáneamente sobre las teclas "Stop" y "Bajada" para memorizar el punto de parada de
subida. El motor se pone automáticamente en rotación de bajada.
3- Presionar sobre la tecla "Stop" para parar el motor.
4- Presionar 2 segundos sobre la tecla "Stop" para validar el reglaje, el motor se para y efectúa una rotación
de 0,5 segundo en un sentido y después en el otro. La programación esta concluida. Pasar al punto §5.
C 1
1- Posicionar el motor en el punto de parada de bajada deseado, con la ayuda de las teclas "subida" y "bajada".
2- Presionar simultáneamente sobre las teclas "Stop" y "Subida" para memorizar el punto de parada de
bajada. El motor se pone automáticamente en rotación de subida.
3- Presionar sobre la tecla "Stop" para parar el motor.
4- Presionar 2 segundos sobre la tecla "Stop" para validar el reglaje, el motor se para y efectúa una rotación
de 0,5 segundo en un sentido y después en el otro. La programación esta concluida. Pasar al punto §5.
OK 4.3
>> >>
b
B
*V.A.R
V.A.S
Easylink
OctoEasy
1- Pulsar simultáneamente en las teclas "Bajada" y "Subida"
2
2s
2- Pulsar 2 segundos en la tecla "Stop". El motor efectúa una
>>
C
de un emisor. El motor efectúa una rotación de 0,5 segundo en
un sentido y luego en el otro.
rotación de 0,5 segundo en un sentido y luego en el otro. La
programación esta concluida. Pasar a la etapa 5.
2
2
>>
>>
D
3
3
OK 4.3
>>
4
2s
4
2s
