DE-
S.A.S. au capital de 5 000 000 € - Z.I. Les Giranaux - BP71 - 70103 ARC-LÈS-GRAY CEDEX - FRANCE - RCS VESOUL B 425 650 090 - SIRET 425 650 090 00011 - n° T.V.A CEE FR 87 425 650 090
Fachmann für Gebäudeautomation, muss sicherstellen, dass die Installation des Antriebs nach Montage den geltenden Vorschriften
des Ortes der Inbetriebnahme entspricht. Hierzu gehören insbesondere die Norm: EN13659 (Rollläden).
Sie außer den Anweisungen in dieser Anleitung auch die detaillierten Hinweise im beiliegenden Dokument „Sicherheitshinweise".
Die Installation des Antriebs muss von einem Fachmann für Gebäudeautomation unter Einhaltung der Anweisungen von SIMU
und der am Ort der Inbetriebnahme geltenden Vorschriften ausgeführt werden. Jede Nutzung des Antriebs zu Zwecken, die über
den im vorliegenden Dokument beschriebenen Anwendungsbereich hinausgehen, ist untersagt. Jede Missachtung dieser, sowie
aller anderen in dieser Anleitung und im beiliegenden Dokument „Sicherheitshinweise" enthaltenen Anweisungen führt zum
Ausschluss jeglicher Haftung und Gewährleistungsansprüche durch SIMU. Der Installateur hat seine Kunden auf die Nutzungs-und
Wartungsbedingungen des Antriebs hinzuweisen und ihnen diese sowie das beiliegende Dokument „Sicherheitshinweise" nach
Abschluss der Installation des Antriebs auszuhändigen. Wartungs- und Reparaturarbeiten für den Antrieb dürfen ausschließlich von
Fachleuten für Gebäudeautomation ausgeführt werden. Für Fragen zur Installation des Antriebs und weiterführende Informationen
wenden Sie sich bitte an Ihren SIMU-Ansprechpartner oder besuchen Sie unsere Website www.simu.com.
i
Der Motor T3.5 EHz DC ist Teil des Autosun-2-Systems, dessen Artikelnummern im aktuellen Katalog zu
elektrische Energie, die vom Solarpanel bereitgestellt wird, wird in dem Akku des Systems gespeichert. Dieses
System ist für die Verwendung in folgenden Ländern entwickelt worden: Frankreich, Deutschland, Belgien,
Niederlande, Tschechien, Polen, Grossbritanien, Spanien, Portugal, Italien, Griechenland, Schweiz, Luxemburg,
Dänemark, Österreich, Ungarn, USA (ausgenommen Alaska), Türkei, Australien. Für andere Länder setzen Sie
sich bitte mit uns in Verbindung.
4
5
+
Art.-Nr: 9019722
Art.-Nr: 9020638
i
• Das Rollladengewicht muss mit dem für jeden der Motoren festgelegten Diagrammen übereinstimmen.
Die aufrollbaren Maximalhöhen sind: 1600 mm für einen 3Nm, 2400 für einen 6Nm- und 2700 für einen
10Nm-Motor.
• Die Anweisung der Tabellen werden ausgehend von jährlichen Mittelwerten ermittelt und gehen von einer
Rollladenbenutzung à 2 Zyklen/Tag aus (1 Zyklus = 1 x Hochfahren und 1 x Herunterfahren). Achtung: Bei einer
Ausrichtung nach Norden (oder nach Süden in Australien) ist für den Motor mit 10Nm maximal 1 Zyklus pro Tag
vorgesehen.
so installiert werden, dass die Sonnenstrahlen es erreichen.
2

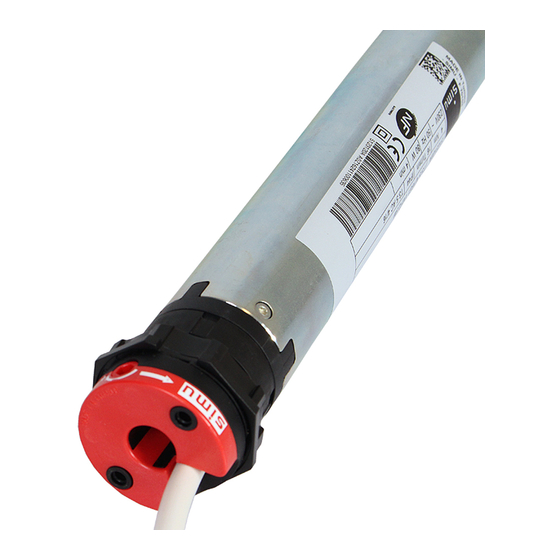

T3.5 EHz DC
Die Antriebe T3.5 EHz DC sind für den Antrieb aller Arten von Rollläden. Der Installateur, ein
1
2
+
Art.-Nr: 9019683
6
(12VDC)

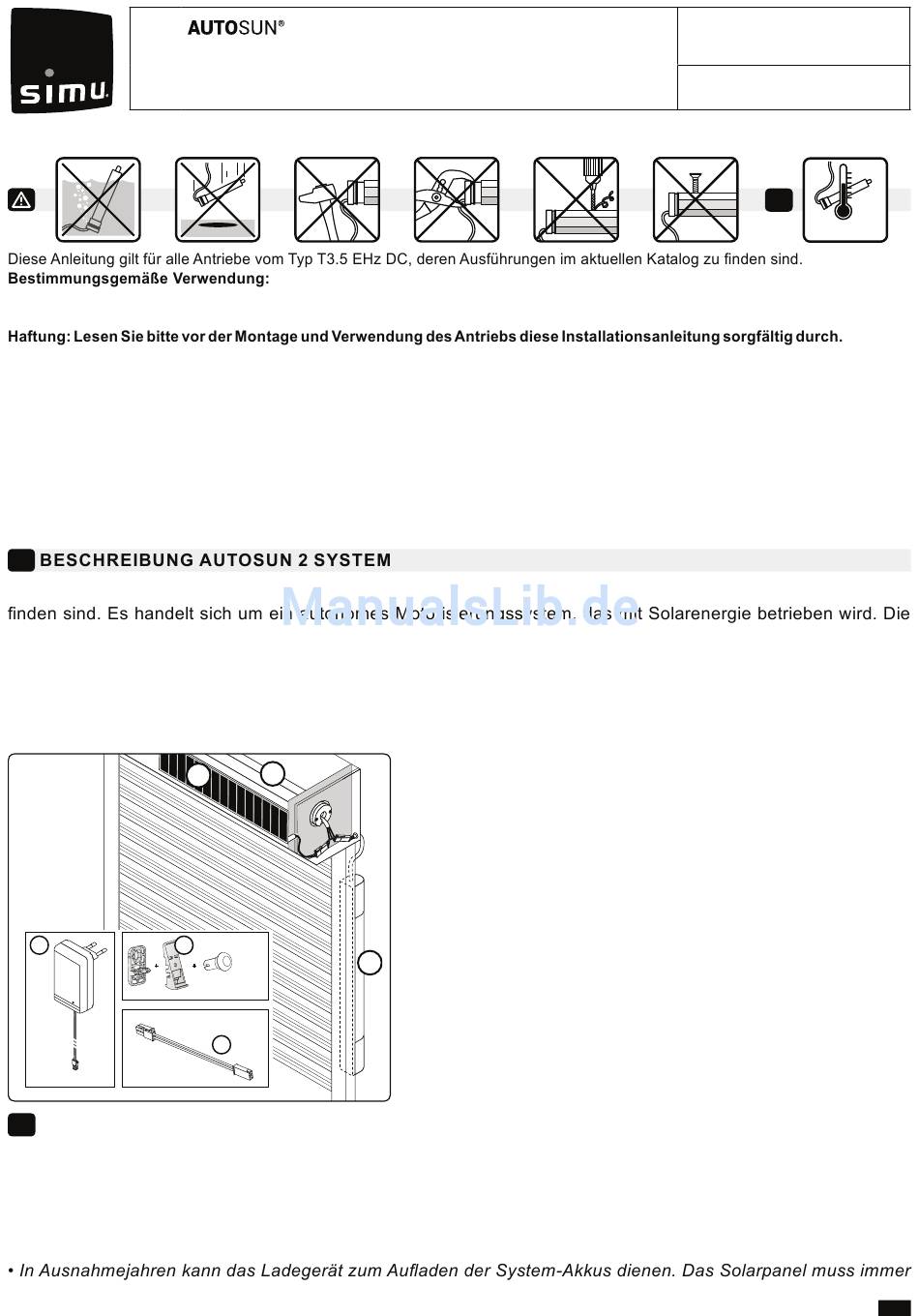

Das Autosun-2-System besteht aus:
1- Motor 12V T3.5 EHz DC, 3, 6 oder 10 Nm.
2- Solarpanel 12V: 3,2W / Voc: 21V / Isc : 196 mA.
3- Akku NiMh 12V: 2.2Ah
Optional :
4- Ladegerät Nr.: 9020638. Für eine schnelle Nachladung des
3
Akku des Autosun 2-Systems.
5- Halter Solarpaneel Art.-Nr: 9019683
6- Verlängerungsleitung 5m Art.-Nr: 9019722
5136882A
DE- ORGINALANLEITUNG
i
-20°C / +60°C
Beachten
DE
1/8
Werbung
Verwandte Anleitungen für simu AUTOSUN 2
Inhaltszusammenfassung für simu AUTOSUN 2
- Seite 1 Sie außer den Anweisungen in dieser Anleitung auch die detaillierten Hinweise im beiliegenden Dokument „Sicherheitshinweise“. Die Installation des Antriebs muss von einem Fachmann für Gebäudeautomation unter Einhaltung der Anweisungen von SIMU und der am Ort der Inbetriebnahme geltenden Vorschriften ausgeführt werden. Jede Nutzung des Antriebs zu Zwecken, die über den im vorliegenden Dokument beschriebenen Anwendungsbereich hinausgehen, ist untersagt.
-
Seite 2: Installation
Ein Radiogerät, das die gleiche Frequenz nutzt (433,42 MHz), könnte die Leistung des Produkts stören (z.B. Hi-Fi Radio-Kopfhörer). Die Antriebe T3.5 EHz DC ist kompatibel mit allen Simu Hz Sendern (max. 12 Sender (1 Kanal) pro Antrieb). Siehe dazu die entsprechenden Hinweise. - Seite 3 2.2- Überprüfen der Laufrichtung: >> OK >> 2.3 >> >> >> >> OK >> 2.3 Drücken Sie die AUF-Taste am Sender : a- Dreht sich die Achse „Aufwärts“, gehen Sie zum Schritt 2.3. weiter. b- Dreht sich die Achse „Abwärts“, ändern Sie die Richtung, indem Sie die STOPP Taste mindestens 3 S. lang gedrückt halten.
- Seite 4 1- Fahren Sie den Motor mit den AUF und AB Tasten in die untere Endposition. 2- Um die untere Endlage zu speichern , drücken Sie die STOPP und die AUF Taste gleichzeitig. Der Motor fährt jetzt in AUF Richtung. 3- Drücken Sie jetzt die STOPP Taste um den Motor anzuhalten. 4- Zur Speicherung der Endbegrenzung UNTEN drücken Sie 2 Sekunden lang die STOPP Taste.
- Seite 5 Der Funkempfänger im Motor kann in den Standby-Betrieb gesetzt werden, um: - die Entladung des Akkus in den Zeiträumen zu vermeiden, in denen das Solarpanel nicht normal funktionieren kann (in der Verpackung des Rollladens, bei Transport, Lagerung...). - um jede unbeabsichtigte Betätigung zu vermeiden (bei Transport, Lagerung...). Nach der Installation des Rollladens reicht eine Aktivierung des Motors aus, um mit der Programmierung der anderen Sender fortzufahren.
- Seite 6 z DC - Bei einer ordentlich geladenen Batterie, sind die möglichen Befehle: Aufwärts, Halt und Abwärts. - Der Motor verringert in der oberen / unteren Endlage seine Geschwindigkeit. - Aus der unteren Endlage startet er mit einer niedrigeren Geschwindigkeit, wenn ein AUF-Befehl erteilt wird. - Es kann auch eine Zwischenposition angesteuert werden (siehe §7).
- Seite 7 > 2 s 1- Fahren Sie den Motor in die obere Endlage. 2- Halten Sie die lang gleichzeitig gedrückt. Der Motor läuft eine halbe Sekunde lang in die eine, dann in die andere Richtung. 3- Stellen Sie die neue Position mit den AUF oder AB Tasten ein. 4- Bestätigen Sie die neue Position, indem Sie die STOPP Taste zwei Sekunden lang gedrückt halten.
-
Seite 8: Anwendung Und Wartung
Wenn das Produkt weiterhin nicht funktioniert, wenden Sie sich bitte an einen Fachmann für Gebäudeautomation. SIMU SAS, F-70103 GRAY (Frankreich), erklärt hiermit als Hersteller, dass der in dieser Anleitung beschriebene Antrieb bei bestimmungsgemäßem Einsatz die grundlegenden Anforderungen der geltenden europäischen Richtlinien und insbesondere der Maschinenrichtlinie 2006/42/EG sowie der Funkanlagenrichtlinie 2014/53/EU erfüllt. Der...
