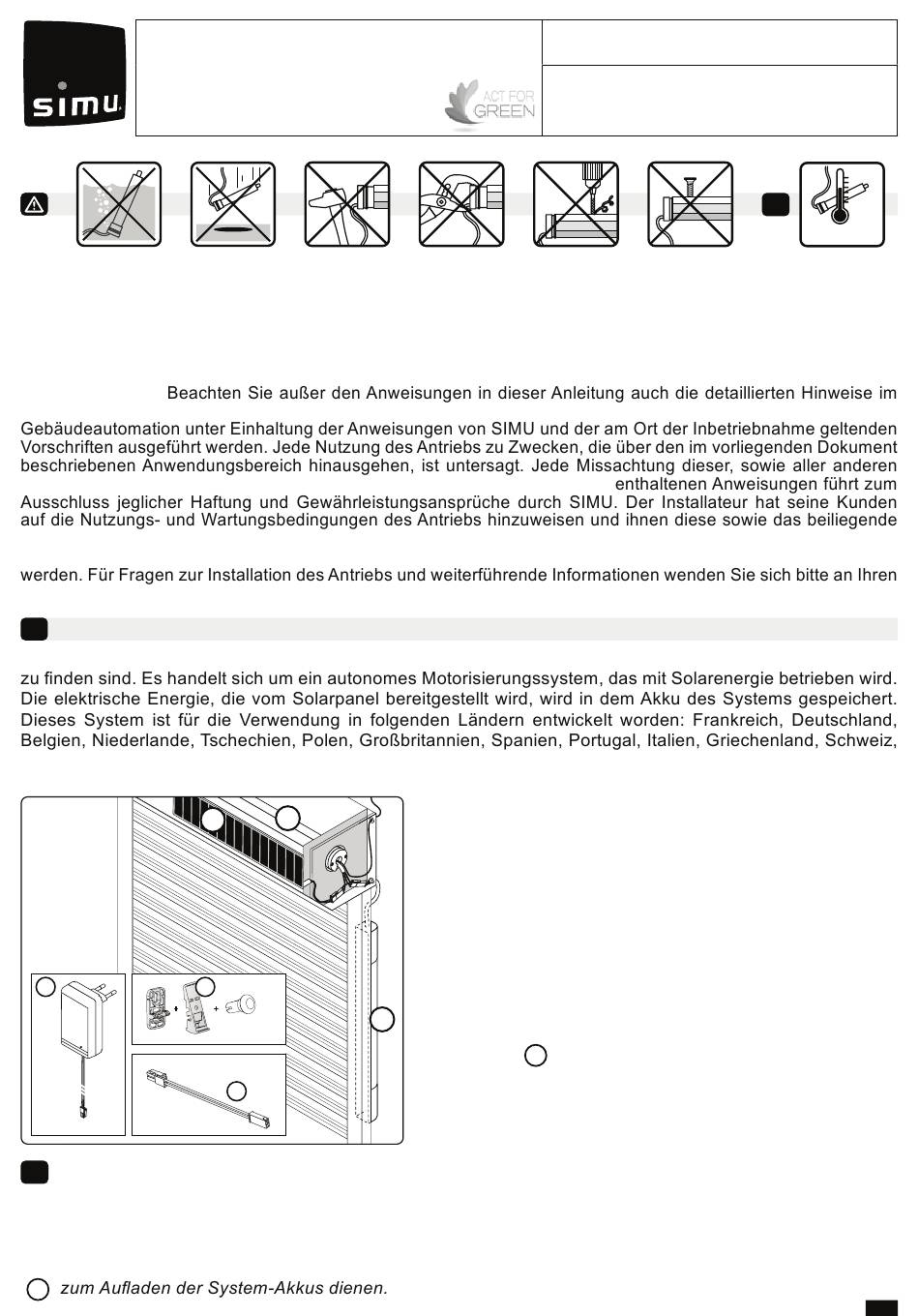

simu T3.5EBHZ DC Originalanleitung

SIMU S.A.S. au capital de 5 000 000 € - Zone Industrielle Les Giranaux - 70100 ARC-LÈS-GRAY - FRANCE - RCS VESOUL B 425 650 090 - SIRET 425 650 090 00011 - n° T.V.A CEE FR87 425 650 090
Diese Anleitung gilt für alle Antriebe vom T3.5EBHZ DC gültig – unabhängig von der Kombination Drehmoment
und Drehzahl.
Bestimmungsgemäße Verwendung: Die Antriebe T3.5EBHZ DC sind für den Antrieb aller Arten von Rollläden.
Der Installateur, ein Fachmann für Gebäudeautomation, muss sicherstellen, dass die Installation des Antriebs
nach Montage den geltenden Vorschriften des Ortes der Inbetriebnahme entspricht. Hierzu gehören insbesondere
die Norm: EN13659 (Rollläden).
Haftung: Lesen Sie bitte vor der Montage und Verwendung des Antriebs diese Installationsanleitung
sorgfältig durch.
beiliegenden Dokument „Sicherheitshinweise". Die Installation des Antriebs muss von einem Fachmann für
in dieser Anleitung und im beiliegenden Dokument „Sicherheitshinweise"
Dokument „Sicherheitshinweise" nach Abschluss der Installation des Antriebs auszuhändigen. Wartungs- und
Reparaturarbeiten für den Antrieb dürfen ausschließlich von Fachleuten für Gebäudeautomation ausgeführt
SIMU-Ansprechpartner oder besuchen Sie unsere Website www.simu.com.
i
BESCHREIBUNG AUTOSUN 2 BHZ SYSTEM
Der Motor T3.5EBHZ DC ist Teil des AUTOSUN-2 BHZ-Systems, dessen Artikelnummern im aktuellen Katalog
Luxemburg, Dänemark, Österreich, Ungarn, USA (ausgenommen Alaska), Türkei, Australien. Für andere
Länder setzen Sie sich bitte mit uns in Verbindung.
4
+
Art.-Nr. 9019722
Art.-Nr. 9020638
i
• Das Rollladengewicht muss mit dem für jeden der Motoren festgelegten Diagrammen übereinstimmen. Die
aufrollbaren Maximalhöhen sind: 1600 mm für einen 3Nm, 2400 für einen 6Nm- und 2700 für einen 10Nm-Motor.
• Das Solarpanel muss immer so installiert werden, dass die Sonnenstrahlen es erreichen.
• Unabhängigkeit des Systems ohne Ladung des Akkus: 45 Tage bei 2 Zyklen pro Tag (1 Zyklus = 1 AUF und
1 AB), basierend auf einem neuen Akku mit 100% Ladung bei 20°C. In Ausnahmejahren kann das Ladegerät
( 4 )
T3.5EBHZ DC
(12VDC)
1
2
5
+
Art.-Nr. 9019683
6
AUTOSUN 2 BHZ Systemkomponenten :

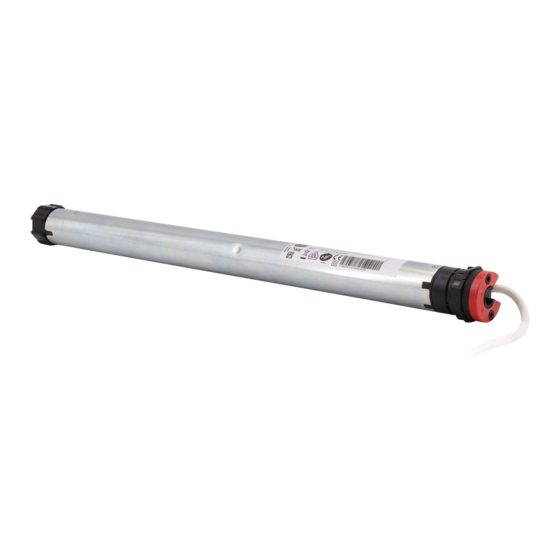

1- 12V Motor T3.5EBHZ DC, 3, 6 oder 10 Nm.
2- SOLAR PANEL-12V : «3.2W SOLAR PANEL» ;
3,2W/ Voc : 21V/ Isc : 196 mA.
3- Akku NiMh - 12V/ 2,2Ah :
- "Naked battery autosun 2"
oder
- "Batterie coque equip."
Optional:
3
4- Ladegerät Art.-Nr.: 9020638. Für eine schnelle Nachladung
des Akku ( 3 ) des AUTOSUN 2 BHZ-Systems (siehe §10).
5- Halter Solarpaneel Art.-Nr : 9019683
6- Verlängerungsleitung 5m Art.-Nr : 9019722
DE – ORGINALANLEITUNG
5148477A
i
-20°C / +60°C
DE 1/8
