simu T3.5 HZ.02 Handbuch

T3.5 Hz.02
F

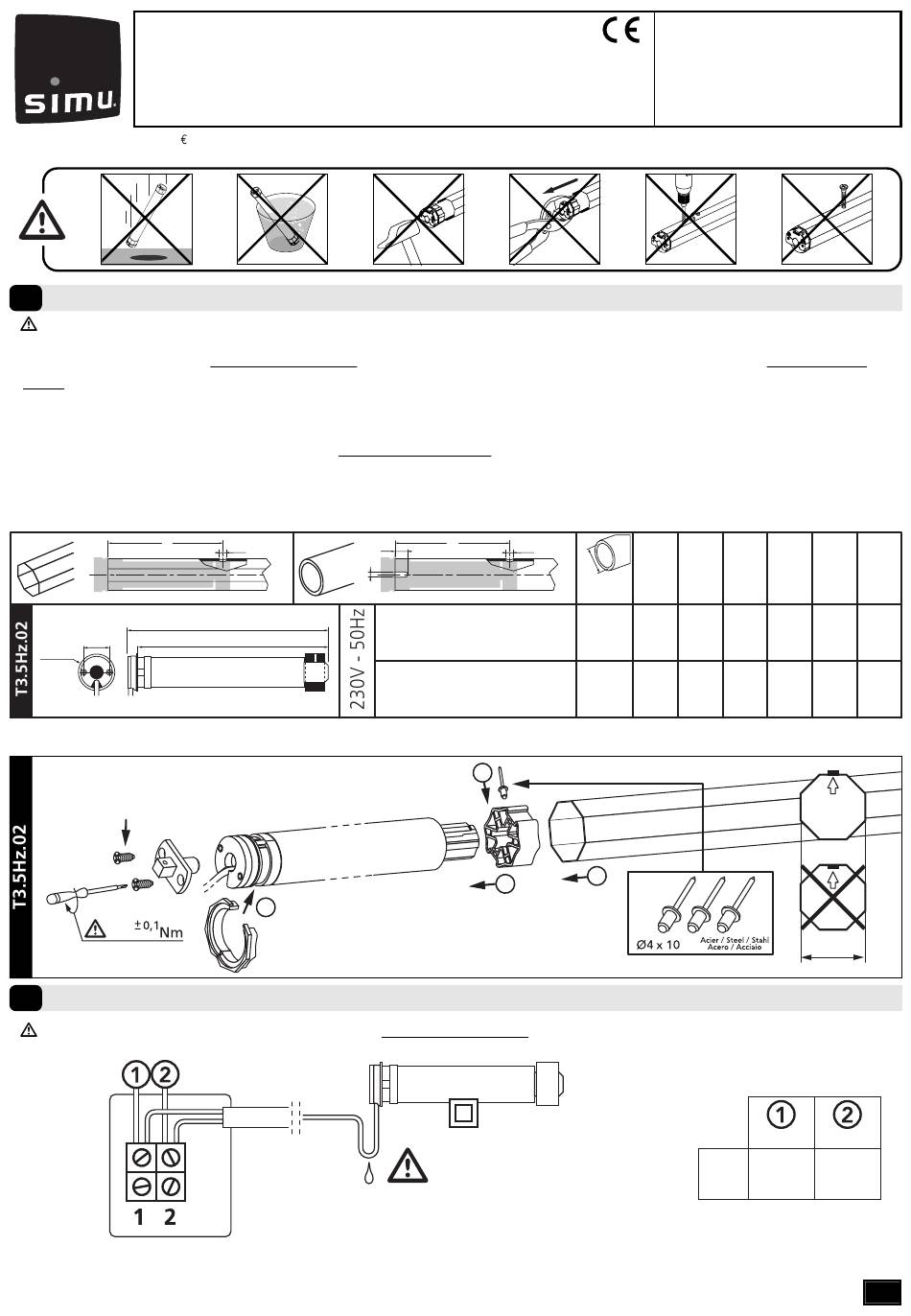

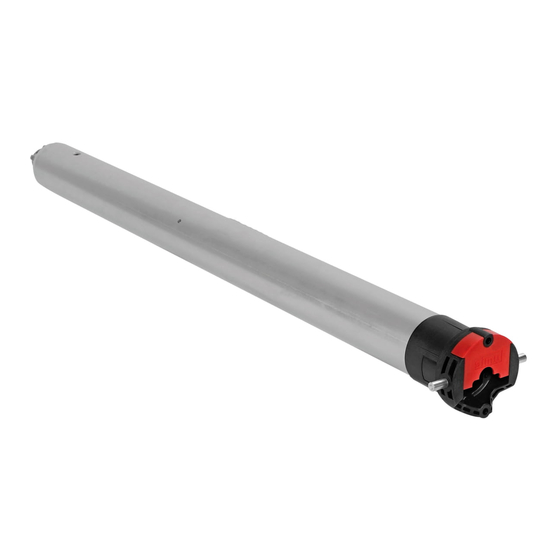

Moteurs tubulaires avec radio intégrée pour stores & volets roulants
S.A.S. au capital de 5 000 000 - Z.I. Les Giranaux - BP71 - 70103 Arc-Les-Gray CEDEX - RCS GRAY B 425 650 090 - SIRET 425 650 090 00011 - n° T.V.A CEE FR 87 425 650 090
Installation
1
Préconisations :
- Respecter une distance minimum de 0,2m entre deux moteurs Hz.02. Respecter une distance minimum de
0,3m entre un moteur Hz.02 et un émetteur Hz.
- Le raccordement du câble au moteur doit être réalisé par du personnel qualifié.
- Le connecteur doit être monté sans endommager les contacts.
- L'utilisation d'un appareil radio utilisant la même fréquence (433,42MHz) peut dégrader les performances de
ce produit (ex.: casque radio Hi-Fi).
- Perçage du tube :
A
29
Ø38,2
- Montage
PLASTITE FXS N7\7X12 ZING
1,2
Câblage
2
Il est recommandé de pouvoir couper individuellement l'alimentation de chaque moteur.
ØB C
D
L2
L1
1
A
ØB
4.12
3.25 9.12 13.8
4
2
T3.5Hz.02
5060191A
Lire attentivement cette notice
avant toute utilisation.
A ØB C
Ø min.
(mm) (mm) (mm)
(mm)
37 433 4,2 8
37 473 4,2 8
3
230V
50Hz
D L1 L2
(mm) (mm) (mm)
5,5 457 470
5,5 497 510
OK
40
N L
Bleu Marron
1 / 4
