simu T3.5EBHz Anleitung Seite 28

D 1

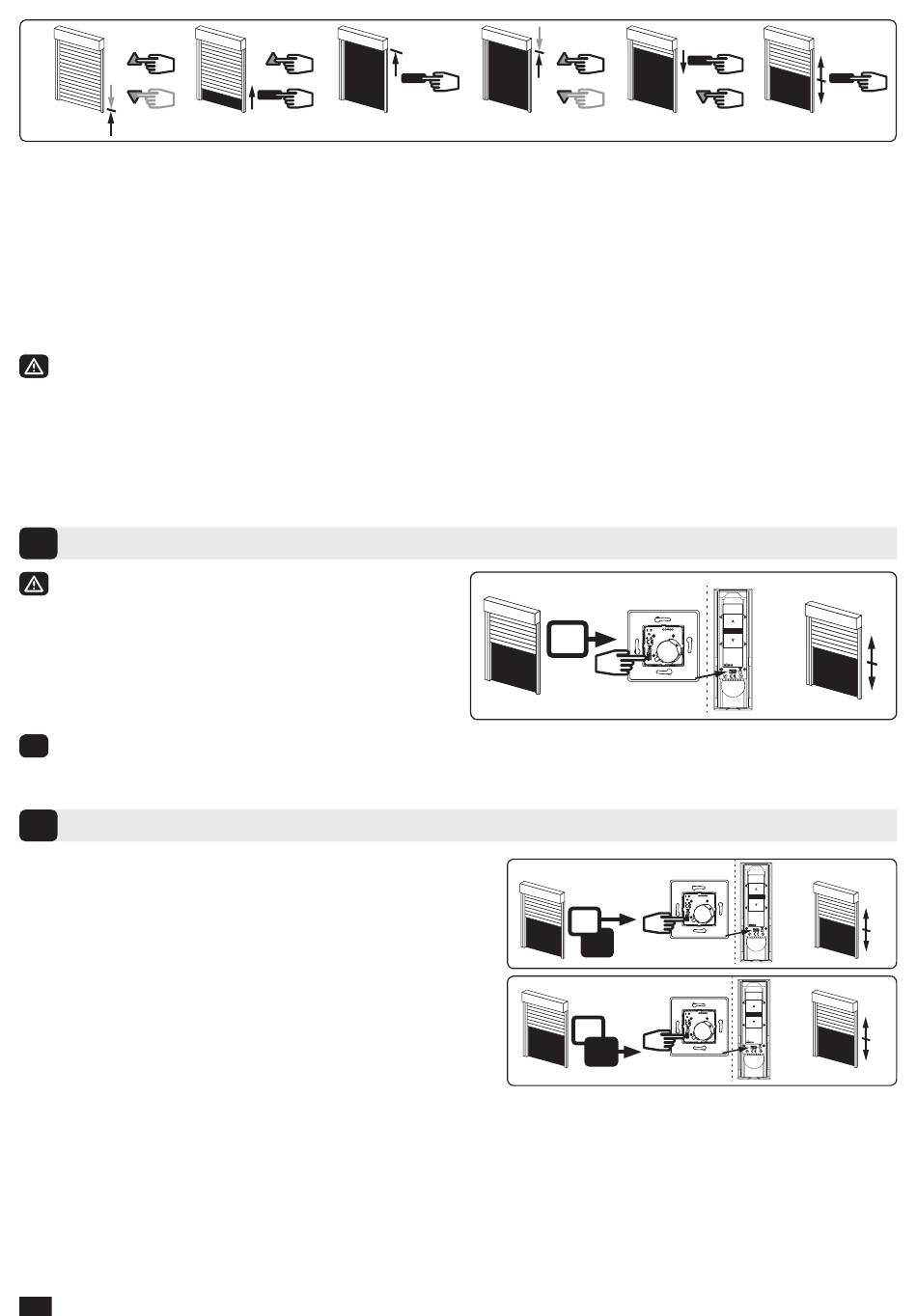

1- Posicionar el motor en el punto de parada de bajada deseado por medio de las teclas "Subida" y "Bajada".
2- Pulsar simultáneamente en las teclas "Stop" y "Subida" para memorizar el punto de parada de bajada. El
motor se pone automáticamente en rotación de subida.
3- Cuando el motor llega al punto de parada de subida deseado, pulsar "Stop".
4- Si es necesario, afinar el ajuste por medio de las teclas "Bajada" y "Subida".
5- Pulsar simultáneamente en las teclas "Stop" y "Bajada" para memorizar el punto de parada de subida.
El motor se pone automáticamente en rotación en bajada.
6- Pulsar 2 segundos en la tecla "Stop" para validar los ajustes de finales de carrera, el motor se detiene,
efectuando luego una rotación de 0,5 segundo en un sentido de giro y luego en el otro.
Si no quiere usar este emisor como control de maniobra individual:
- Cortar la corriente por lo menos durante 2 segundos.
- Repetir la operación 4.1* con un nuevo emisor y despues pasar directamente a §5.
* En este caso el motor functionará durante medio segundo en cada sentido, esto indica que la programación
de los finales de carrera está realizada.
5 Programación del primero punto de mando individual
Esta operación no puede efectuarse hasta que
el emisor haya realizado la operación 4.1.
- Pulsar aproximadamente 1 segundo en la tecla
PROG, girando entonces el motor 0,5 segundo en
un sentido y luego en otro.
i
El emisor está programado y acciona el motor en modo de pulsación permanente.
Programación de un nuevo punto de mando (individual, grupo o general)
6
6.1- Abrir la memoria del motor desde el emisor de
accionamiento individual:
- Pulsar aproximadamente 3 segundos en la tecla PROG
del emisor de accionamiento individual. El motor gira
0,5 segundo en un sentido y luego en otro.
6.2- Validar la operación desde el nuevo emisor a
programar:
- Pulsar 1 segundo aproximadamente en la tecla PROG
del nuevo emisor. El motor gira 0,5 segundo en un
sentido y luego en otro.
- Si el nuevo punto de mando es un emisor de grupo: repetir las operaciones 6.1 y 6.2. para cada motor del
grupo.
- Si el nuevo punto de mando es un emisor general: repetir las operaciones 6.1 y 6.2 para cada motor de la
instalación.
- Para suprimir un emisor de la memoria del motor: efectuar las operaciones 6.1 desde el emisor de mando
individual y la operación 6.2 desde el emisor a suprimir.
ES
4/6
2 3 4 5
1
PROG 1s.
1
2
PROG ≥ 3s.
1
2
PROG < 1s.
6
2s
>>
>>
>>
