4.2- Configuration du sens de rotation :
a
>>
Appuyer sur la touche « Montée » de l'émetteur :
a. Si l'axe tourne dans le sens montée, passer à l'étape 4.3.
b. Si l'axe tourne dans le sens descente, inverser le sens de rotation en appuyant sur la touche « Stop »
pendant au moins 3 secondes. Le moteur confirme la modification par une rotation de 0,5 seconde dans un
sens puis dans l'autre. Passer à l'étape 4.3.

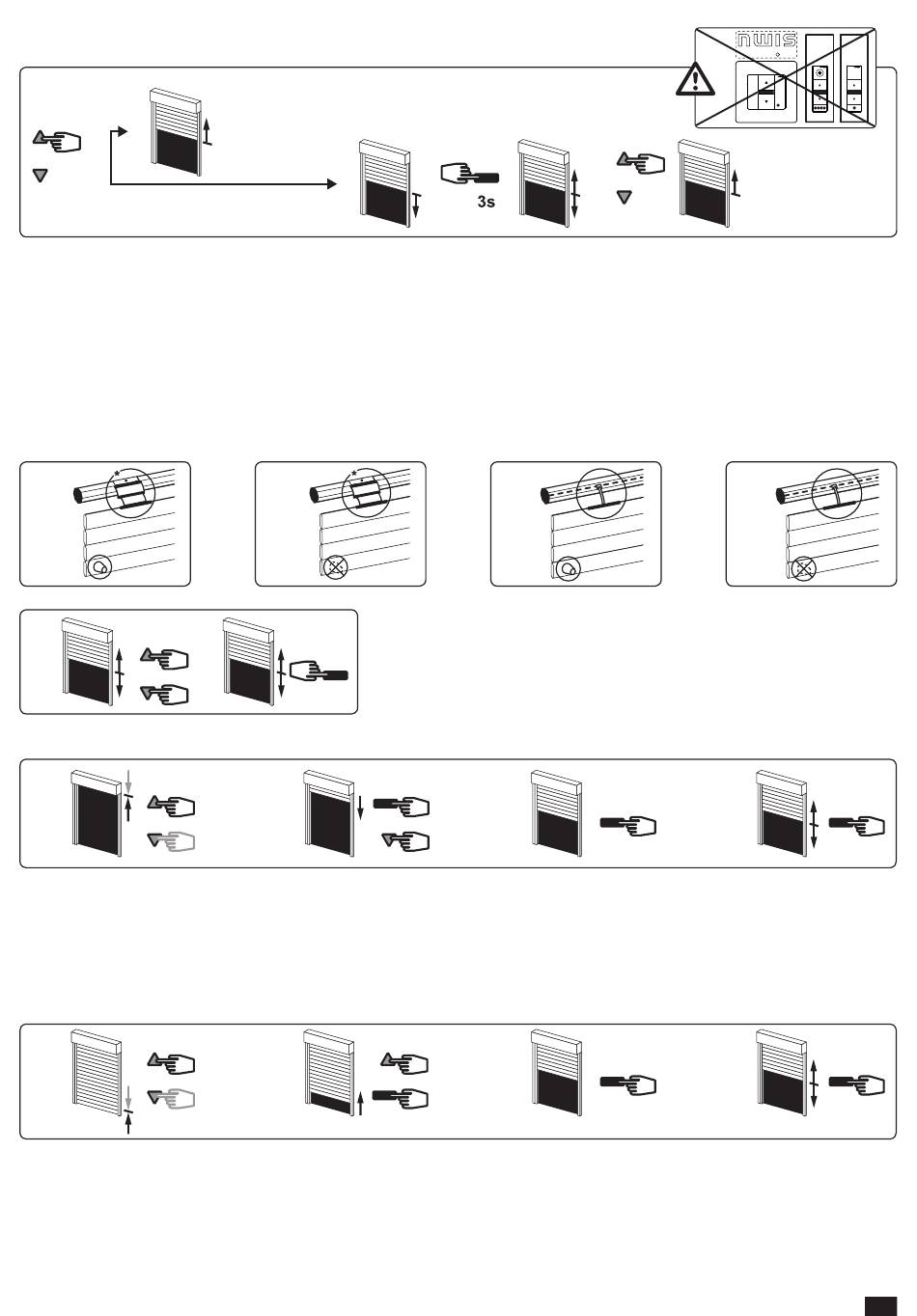

4.3- Réglage des fins de course : mémorisation des points d'arrêt :
Le réglage des fins de course du moteur EBHz s'effectue de 4 façons différentes en fonction des paramètres
suivants : Présence ou absence de butées sur la lame finale, liaison souple ou rigide* entre l'axe d'enroulement
et le tablier.
A
*V.A.R
V.A.S
Easylink
OctoEasy
1
A
B
1
1- Positionner le moteur sur le point d'arrêt haut souhaité à l'aide des touches « Montée » et « Descente ».
2- Appuyer simultanément sur les touches « Stop » et « Descente » pour mémoriser le point d'arrêt haut. Le
moteur se met automatiquement en rotation en descente.
3- Appuyer sur la touche « Stop » pour immobiliser le moteur.
4- Appuyer 2 secondes sur la touche « Stop » pour valider le réglage, le moteur effectue une rotation de
0,5 seconde dans un sens puis dans l'autre. L'opération est terminée. Passer au §5.
C 1
1- Positionner le moteur sur le point d'arrêt bas souhaité à l'aide des touches « Descente » et « Montée ».
2- Appuyer simultanément sur les touches « Stop » et « Montée » pour mémoriser le point d'arrêt bas. Le
moteur se met automatiquement en rotation en montée.
3- Appuyer sur la touche « Stop » pour immobiliser le moteur.
4- Appuyer 2 secondes sur la touche « Stop » pour valider le réglage, le moteur effectue une rotation de
0,5 seconde dans un sens puis dans l'autre. L'opération est terminée. Passer au §5.
OK 4.3
>> >>
b
B
*V.A.R
V.A.S
Easylink
OctoEasy
1- Appuyer simultanément sur les touches « Montée » et
2
2s
2- Appuyer sur la touche « Stop » pendant 2 s. Le moteur
>>
C
« Descente » de l'émetteur. Le moteur effectue une rotation
de 0,5 seconde dans un sens puis dans l'autre.
effectue une rotation de 0,5 s. dans un sens puis dans l'autre.
L'opération est terminée. Passer au §5.
2
2
>>
>>
D
3
3
OK 4.3
>>
4
2s
4
2s
