S.A.S. au capital de 5 000 000 € - Z.I. Les Giranaux - BP71 - 70103 ARC-LÈS-GRAY CEDEX - FRANCE - RCS VESOUL B 425 650 090 - SIRET 425 650 090 00011 - n° T.V.A CEE FR 87 425 650 090

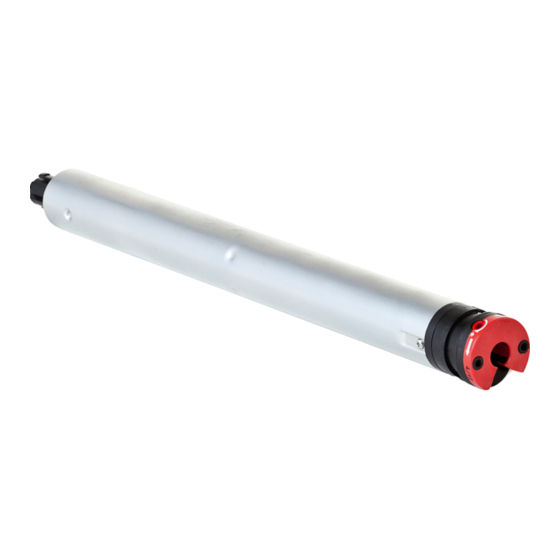

Cette notice s'applique à toutes les motorisations T5ZSP / T5ZSP RH quelles que soient les déclinaisons de couple/vitesse.
Domaine d'application : Les motorisations T5ZSP / T5ZSP RH sont conçues pour motoriser tous types de stores verticaux
d'extérieur à l'exception des systèmes avec loquets. L'installateur, professionnel de la motorisation et de l'automatisation
de l'habitat, doit s'assurer que l'installation du produit motorisé une fois installé respecte les normes en vigueur dans le pays de
mise en service comme notamment la norme sur les stores d'extérieur EN 13561.
Responsabilité : Avant d'installer et d'utiliser la motorisation, lire attentivement cette notice. Outre les instructions
décrites dans cette notice, respecter également les consignes détaillées dans le document joint Consignes de sécurité. La
motorisation doit être installée par un professionnel de la motorisation et de l'automatisation de l'habitat, conformément aux
instructions de SIMU et à la réglementation applicable dans le pays de mise en service. Toute utilisation de la motorisation hors
du domaine d'application décrit ci-dessus est interdite. Elle exclurait, comme tout irrespect des instructions figurant dans cette
notice et dans le document joint Consignes de sécurité, toute responsabilité et garantie de SIMU. L'installateur doit informer
ses clients des conditions d'utilisation et de maintenance de la motorisation et doit leur transmettre les instructions d'utilisation
et de maintenance, ainsi que le document joint Consignes de sécurité, après l'installation de la motorisation. Toute opération
de Service Après-Vente sur la motorisation nécessite l'intervention d'un professionnel de la motorisation et de l'automatisation
de l'habitat. Si un doute apparaît lors de l'installation de la motorisation ou pour obtenir des informations complémentaires,
consulter un interlocuteur SIMU ou aller sur le site www.simu.com.

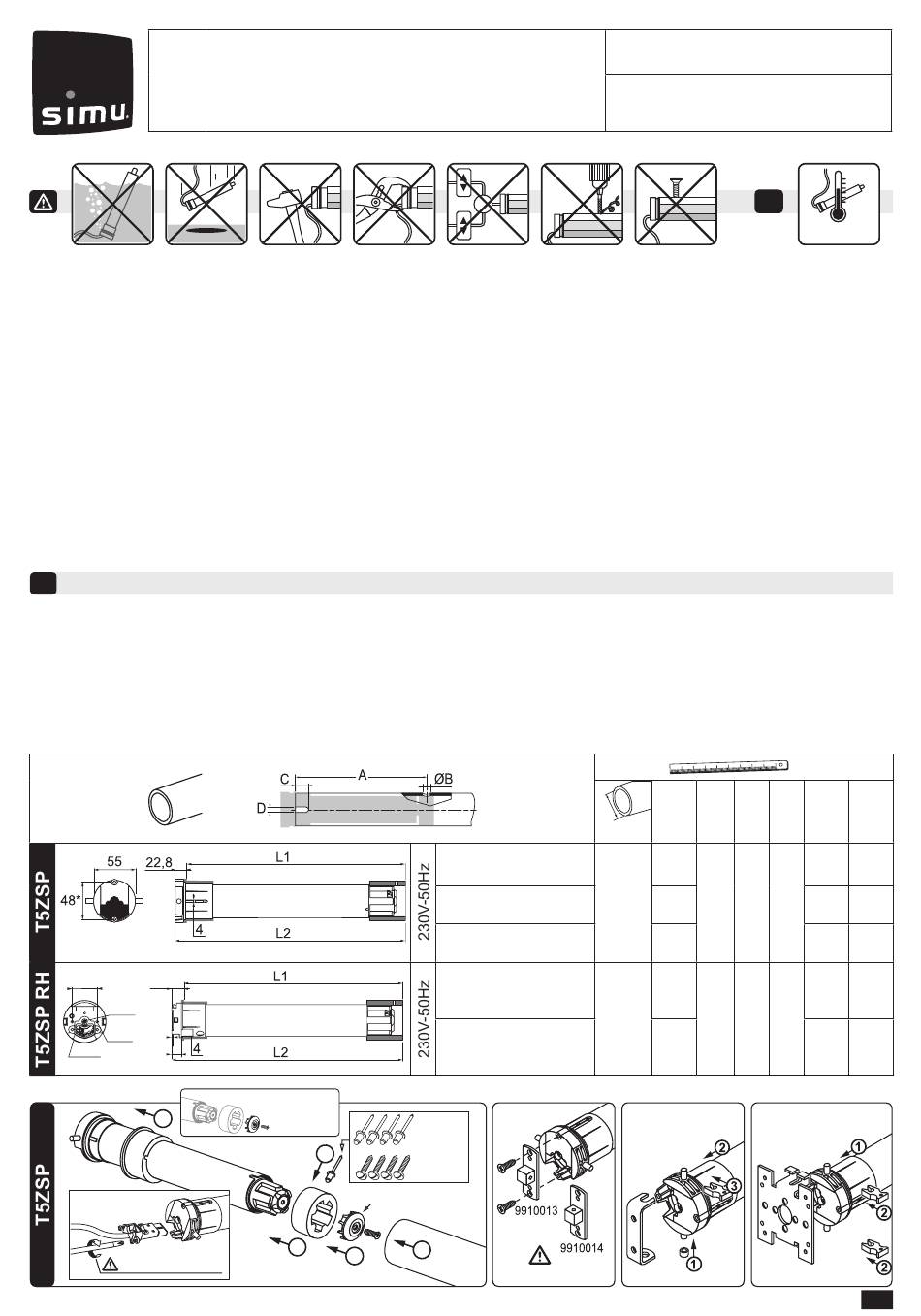

INSTALLATION
1
Consignes à suivre impérativement par le professionnel de la motorisation et de l'automatisation de
l'habitat réalisant l'installation de la motorisation :
- Les modalités d'installation électrique sont décrites par les normes nationales ou par la norme IEC 60364.
- Les câbles traversant une paroi métallique doivent être protégés et isolés par un manchon ou un fourreau.
- Le câble du moteur est démontable. S'il est endommagé, le remplacer à l'identique. Le raccordement du
câble au moteur doit être réalisé par du personnel qualifié. Le connecteur doit être monté sans endommager
les contacts. La continuité de terre doit être assurée.
Perçage du tube :
*35 Nm max
29
17
Ø12
Ø4
2
Ø50
14,3
Montage :
1
0.55
Nm
±0.1
T5ZSP / T5ZSP RH
(230V ~ 50Hz)
IP44
IP44
> 15 Nm & ALUMINIUM WHEEL
9910004
5
9910004
2
3
06/32 • 10/32 • 06/17
• 10/17 • 15/17
15/32
25/17 • 35/17
06/17 • 10/17 • 15/17
25/17
Ø4,8x10
ACIER
Ø5 x 10
4
25Nm max.
5141248B
FR - NOTICE ORIGINALE
i
A
ØB
C
Ø min.
583
47
5
26 4.2
653
657
583
47
5
26 4.2
657
-20°C / +60°C
mm
D
L1
L2
596
619
666
689
670
693
596
613
670
687
FR
1/5
