Émetteurs Compatibles - simu T3.5EBHz Anleitung

1
2

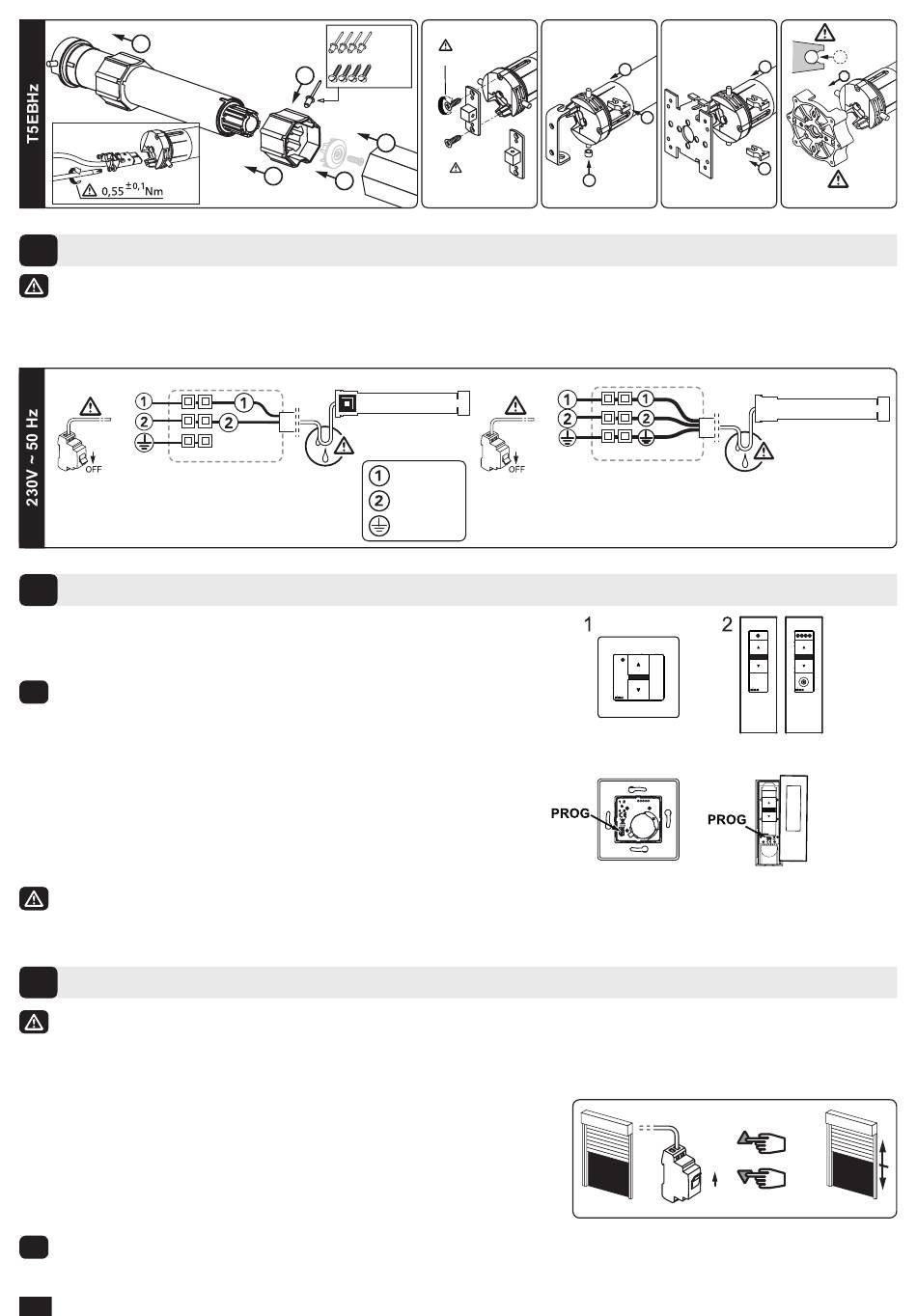

Câblage
Il est recommandé de pouvoir couper individuellement l'alimentation de chaque moteur.
- Attacher les câbles pour éviter tout contact avec une partie en mouvement.
- Si la motorisation est utilisée en extérieur, et si le câble d'alimentation est de type H05-VVF alors installer le
câble dans un conduit résistant aux UV, par exemple sous goulotte.
N
L
PE
3
Émetteurs compatibles
1 : Émetteur BHz mural
2 : Émetteur BHz mobile 1 / 5 canaux
i
Compatible avec les émetteurs io-homecontrol
Emplacement de la touche PROG sur les émetteurs BHz :
Éloigner les émetteurs de toute surface ou structure métallique qui pourrait nuire à leur bon fonctionnement
(perte de portée).
4
Réglage des fins de course
Si l'installation comporte plusieurs moteurs, un seul moteur doit être alimenté pendant les
opérations du chapitre 4.1, ceci pour éviter les interférences avec les autres moteurs lors de la
programmation.
4.1- Mode apprentissage :
- Mettre le moteur sous tension.
- Appuyer simultanément sur les touches « Montée » et
« Descente » d'un émetteur BHz. Le moteur effectue une rotation
de 0,5 seconde dans un sens puis dans l'autre.
i
Cet émetteur commande maintenant le moteur en mode instable. Passer à l'étape 4.2.
FR
2/6
Ø4,8 x 10
ACIER
5.3 Nm max
5
Ø5 x 10
4
2
25N.m max.
3
T3.5BHz
Bleu
Marron
Vert / Jaune
.
®
2
9910013
1
9910014
N
L
PE
(9 émetteurs (1 canal) max. par moteur)
1
3
2
35N.m max.
T5EBHz
>>
ON
1
