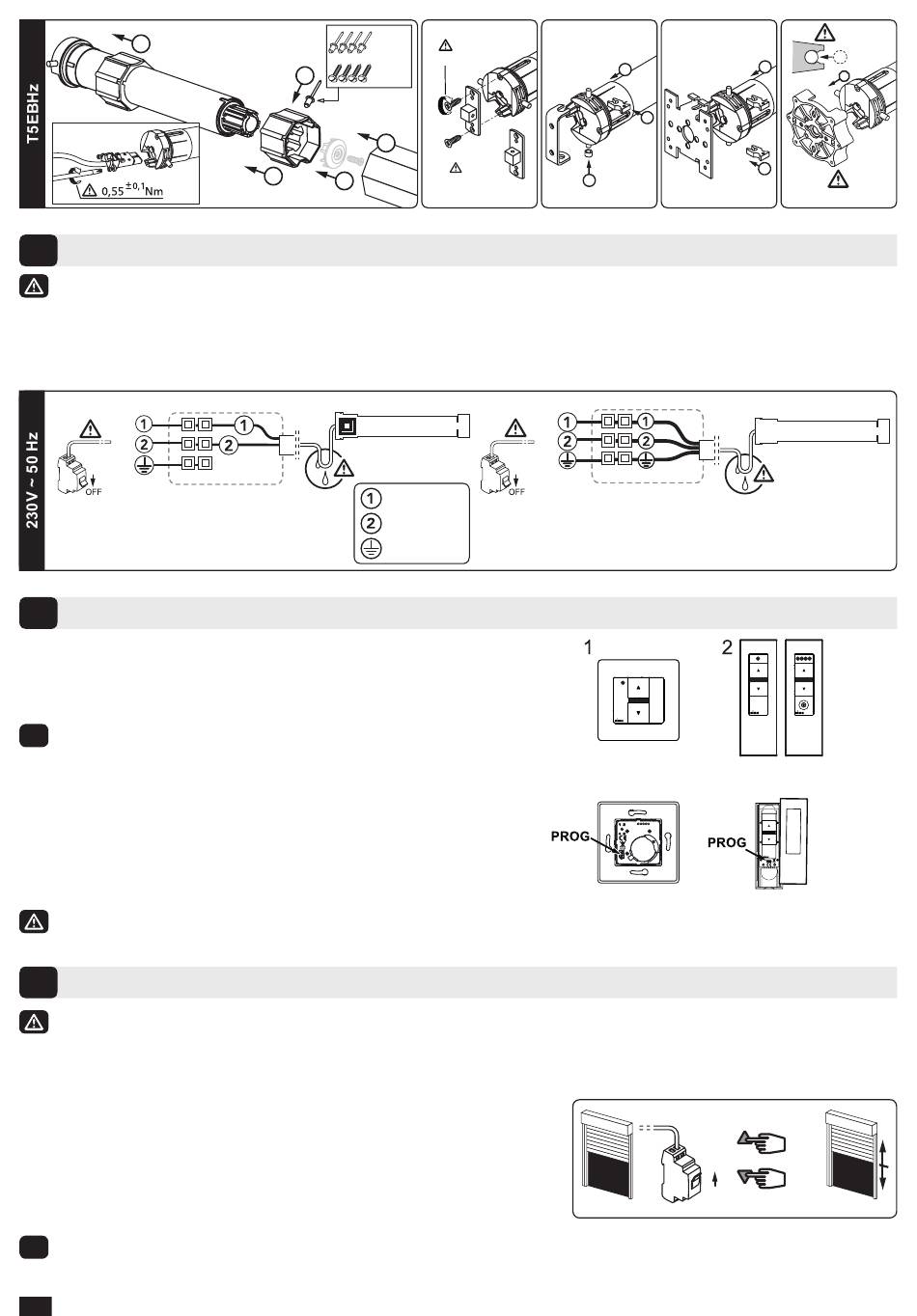

simu T3.5EBHz Anleitung Seite 20

1
2
Bekabeling
Wij adviseren de elektrische installatie zo uit te voeren dat iedere motor apart is aangesloten.
- Bevestig de kabels zo dat deze niet los kunnen zitten en deze niet in contact kunnen komen met bewegende
delen.
- Indien de motor buiten wordt gebruikt, moet de voedingskabel van het type HO5-VVF in een tegen uv-licht
bestendige koker worden geïnstalleerd (bv. In een kabelgoot).
N
L
PE
3
Compatibele zenders
1 : 1 Kanaals BHz Muurzender
2 : 1/5 Kanaals BHz Handzender
3 : Zonsensor BHz
i
Compatibel met io-homecontrol
Plaats van de toets PROG op de zenders BHz:
Plaats de zender niet tegen of in de buurt van een metalen deel, het bereik zal dan namelijk kleiner zijn.
4
Het instellen van de motor
Als de installatie uit meerdere motoren bestaat, mag alleen de te programmeren motor aan de
voedingsspanning gekoppeld zijn. Dit voorkomt onderlinge storing tijdens het programmeren.
4.1- Leermodus:
- Zet de motor onder spanning.
- Druk vervolgens tegelijkertijd, op de toetsen "Op" en "Neer"
van een zender, de motor draait 0,5 seconde in een richting en
vervolgens in een andere richting.
i
Deze zender bedient nu de motor in onstabiele mode. Ga naar 4.2.
NL
2/6
Ø4,8 x 10
STAAL
5.3 Nm max
5
Ø5 x 10
4
2
25N.m max.
3
T3.5BHz
Blauw
Bruin
Groen / Geel
zenders.
®
2
9910013
1
9910014
N
L
PE
(max. 9 zenders (1 kanaal) per motor)
1
3
2
35N.m max.
T5EBHz
>>
ON
1
