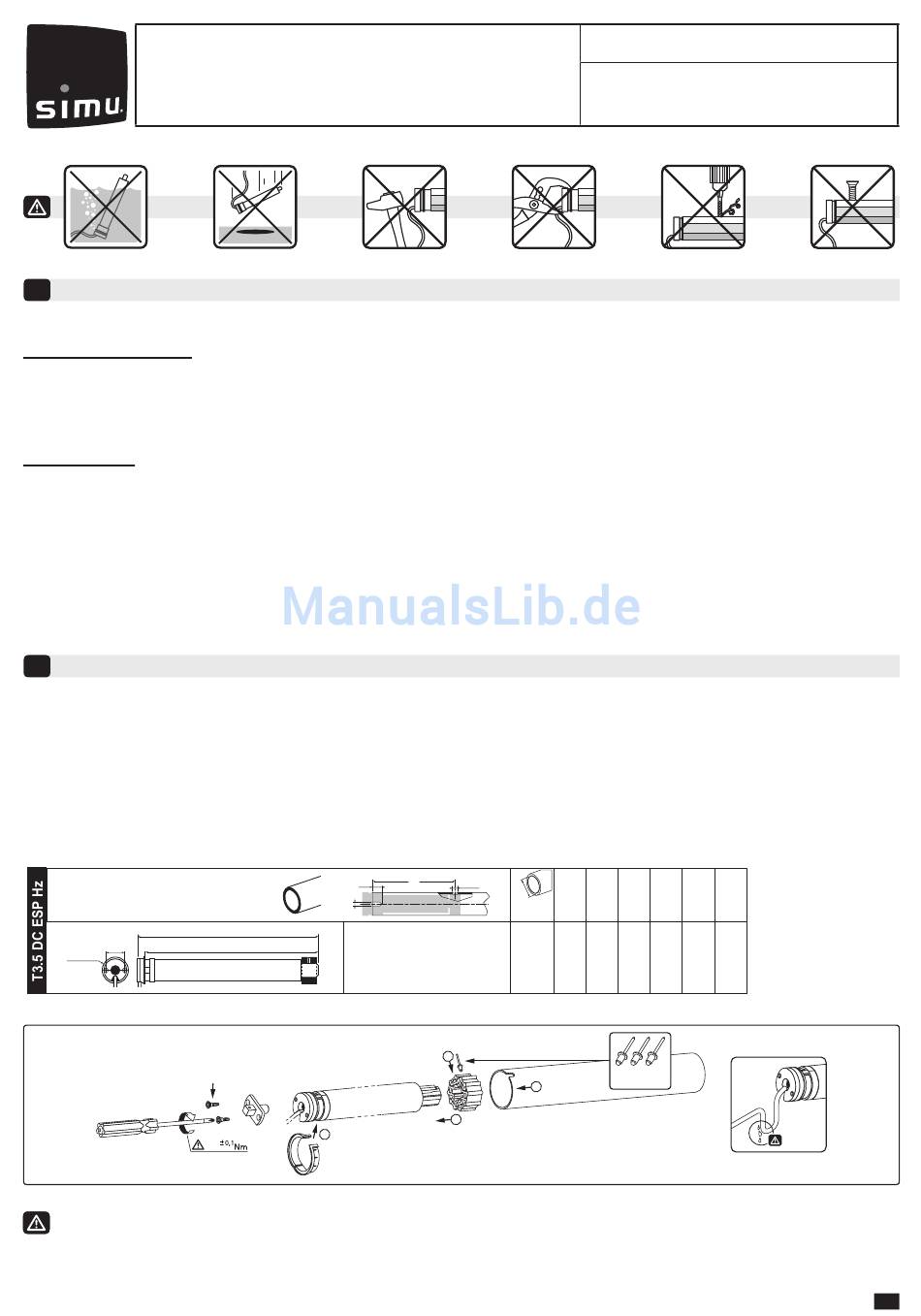

Domaine d'application et responsabilité
Cette notice s'applique à toutes les motorisations T3.5 DC ESP Hz dont les déclinaisons sont disponibles au catalogue en
vigueur.
Domaine d'application : Le moteur T3.5 DC ESP Hz est conçu pour motoriser des stores verticaux (lambrequin, screen, à
projection) ou des stores horizontaux (bannes, Cassette). Il est compatible avec les commandes et capteurs radio de la gamme
SIMU-Hz. Il peut être alimenté par la batterie SIMU Réf. 9014734 ou par une autre batterie 12V NimH (voir caractéristiques
chapitre 1.2). L'installateur, professionnel de la motorisation et de l'automatisation de l'habitat doit s'assurer que l'installation du
produit motorisé une fois installé respecte les normes en vigueur dans le pays de mise en service comme notamment la norme
sur les stores d'extérieur EN 13561.
Responsabilité : Avant d'installer et d'utiliser la motorisation, lire attentivement cette notice. Outre les instructions
décrites dans cette notice, respecter également les consignes détaillées dans le document joint Consignes de sécurité. La
motorisation doit être installée par un professionnel de la motorisation et de l'automatisation de l'habitat, conformément aux
instructions de SIMU et à la réglementation applicable dans le pays de mise en service. Toute utilisation de la motorisation hors
du domaine d'application décrit ci-dessus est interdite. Elle exclurait, comme tout irrespect des instructions figurant dans cette
notice et dans le document joint Consignes de sécurité, toute responsabilité et garantie de SIMU. L'installateur doit informer
ses clients des conditions d'utilisation et de maintenance de la motorisation et doit leur transmettre les instructions d'utilisation
et de maintenance, ainsi que le document joint Consignes de sécurité, après l'installation de la motorisation. Toute opération
de Service Après-Vente sur la motorisation nécessite l'intervention d'un professionnel de la motorisation et de l'automatisation
de l'habitat. Si un doute apparaît lors de l'installation de la motorisation ou pour obtenir des informations complémentaires,
consulter un interlocuteur SIMU ou aller sur le site www.simu.com.
1
Installation
Consignes à suivre impérativement par le professionnel de la motorisation et de l'automatisation de l'habitat réalisant
l'installation de la motorisation :
- Les modalités d'installation électrique sont décrites par les normes nationales ou par la norme IEC 60364.
- Les câbles traversant une paroi métallique doivent être protégés et isolés par un manchon ou un fourreau.
- Le câble du moteur n'est pas démontable. S'il est endommagé, retourner la motorisation au SAV.
Préconisations : Respecter une distance minimum de 20 cm entre deux moteurs DC ESP Hz. Respecter une distance
minimum de 30 cm entre un moteur DC ESP Hz et un émetteur Hz. L'utilisation d'un appareil radio utilisant la même fréquence
(433,42MHz) peut dégrader les performances de ce produit (ex.: casque radio Hi-Fi).
- Utiliser des stores avec une toile antistatique.
29
Ø38,2
1.1- Montage :
PLASTITE FXS N7 \ 7X12 ZING
(5005970)
1.2- Câblage :
La longueur des câbles entre l'alimentation et le moteur ne doit pas excéder 2,5 m (section des fils mini. 0,75 mm²).
- L'alimentation du moteur doit disposé d'une connexion rapide détachable avec une protection contre les surintensités.
- Les câbles traversant une paroi doivent être protégés et isolés par un manchon ou un fourreau.
- Attacher les câbles pour éviter tout contact avec une partie en mouvement.
T3.5 DC ESP Hz 12V
C
D
L2
L1
03/23 - 06/18 - 10/12
IP44
1
1,2
A
ØB
A
Ømin.
(mm)
(mm)
37 433 4.2
4
3
2
5113029B
FR- Notice originale
ØB C D L1 L2
(mm) (mm) (mm) (mm) (mm)
8 5.5 457 471
Ø4 x 10 / 120°
ACIER
1/6
