4.3.10. Drehfeldrichtungsmessung
• Die maximale Eingangsspannung beträgt 1000V ACrms oder DC.
Versuchen Sie nicht, irgendeine Spannung zu messen, die die
Grenzwerte übersteigt. Das Überschreiten der Grenzwerte könnte einen
elektrischen Schock verursachen und das Messgerät beschädigen.
1. Wählen Sie die "
2. Verbinden Sie die rote Messleitung mit der V/Ω Buchse, und die schwarze Messleitung
mit der COM Buchse.
3. Verbinden Sie die rote Messleitung mit dem Leiter der Phase 1 und die schwarze
Messleitung mit dem Leiter der Phase 3. Unter normalen Bedingungen von Spannung
und Frequenz wird „L1" für ca. 3 sec im Display angezeigt, danach wird L2 im Display
angezeigt, nachfolgend mit einem doppelten Piepton.
4. Verbinden Sie nun die rote Prüfspitze mit dem Leiter der 2. Phase. Das Messergebnis
wird kurz darauf angezeigt. Die Anzeige "1.2.3." mit dem "
korrekte Drehfeldrichtung. Die Anzeige "3.2.1." mit dem "
inkorrekte Drehfeldrichtung.
5. Drücken Sie die MODE Taste um die Messung zu wiederholen.
6. "LoV" Anzeige bedeutet, dass die gemessene Spannung < 30VACrms ist. "OLV"
Anzeige bedeutet, dass die gemessene Spannung >1000VACrms ist. "out.F" Anzeige
bedeutet, dass die Frequenz der Spannung außerhalb vom 50 – 60Hz Bereich liegt.
7. Die Anzeige "- - - -", mit dem "RST" Symbol, bedeutet, dass das Ergebnis durch eine
nicht stabile Frequenz nicht ermittelt werden kann.

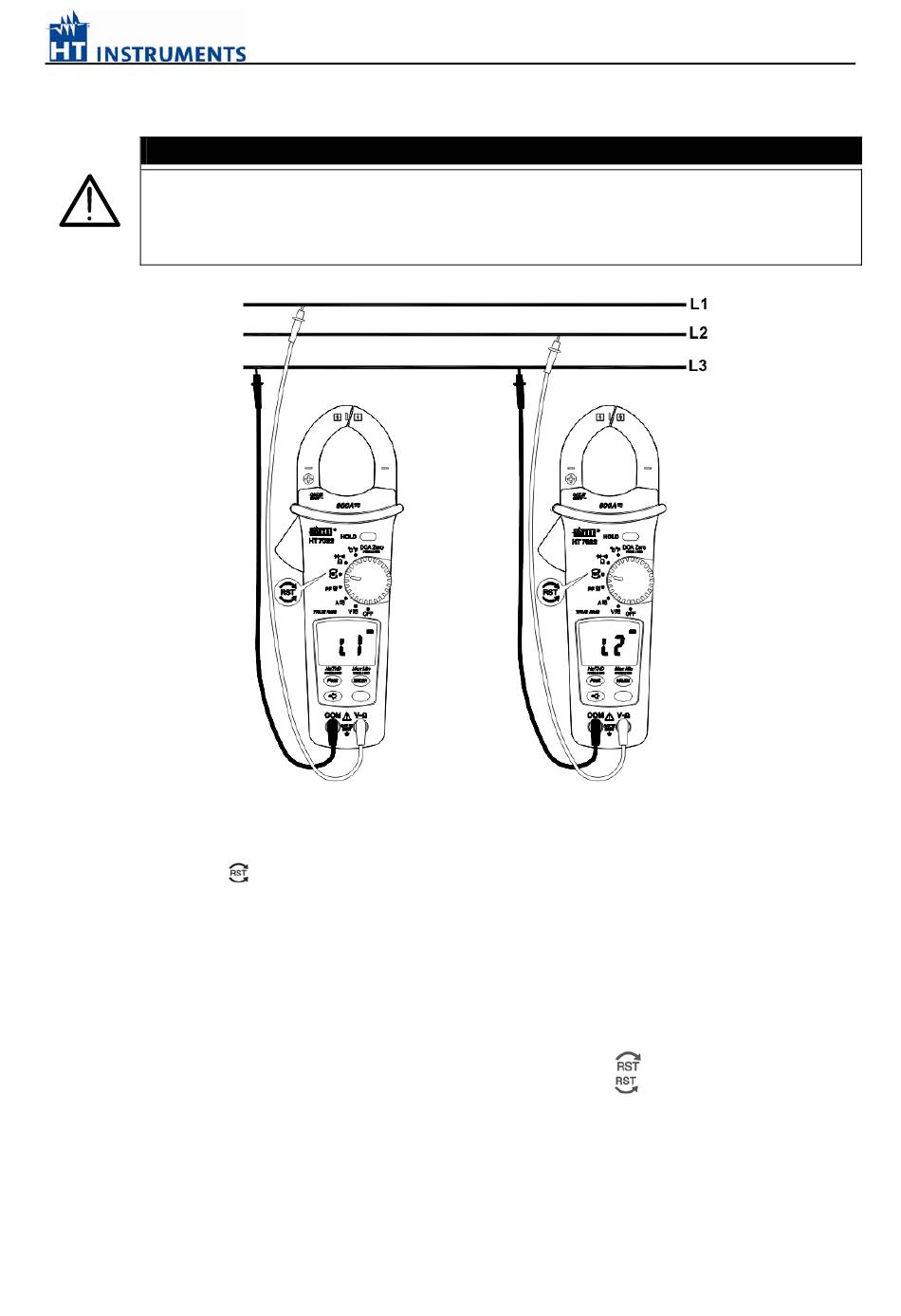

Abb. 10 Drehfeldmessung
" Position.
WARNUNG
- 19 -
HT7022
" Symbol bedeutet eine
" Symbol bedeutet eine
