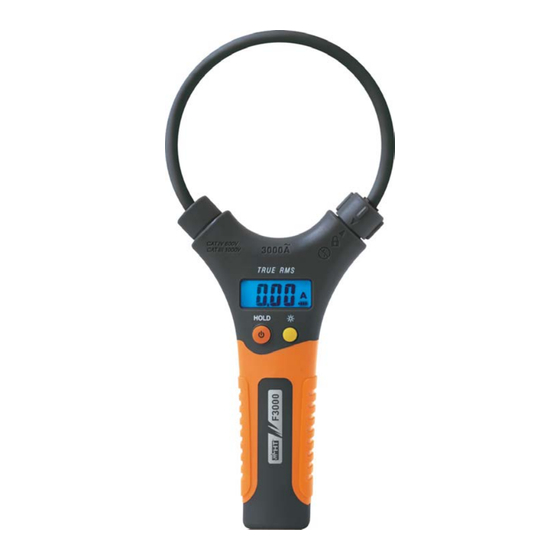

HT Instruments F3000 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. HT Instruments Anleitungen
  4. Stromzange
  5. F3000
  6. Bedienungsanleitung

HT Instruments F3000 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für F3000:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
 Copyright HT 2015
Ausführung DE 1.02 - 19/06/2015

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für HT Instruments F3000

Inhaltszusammenfassung für HT Instruments F3000

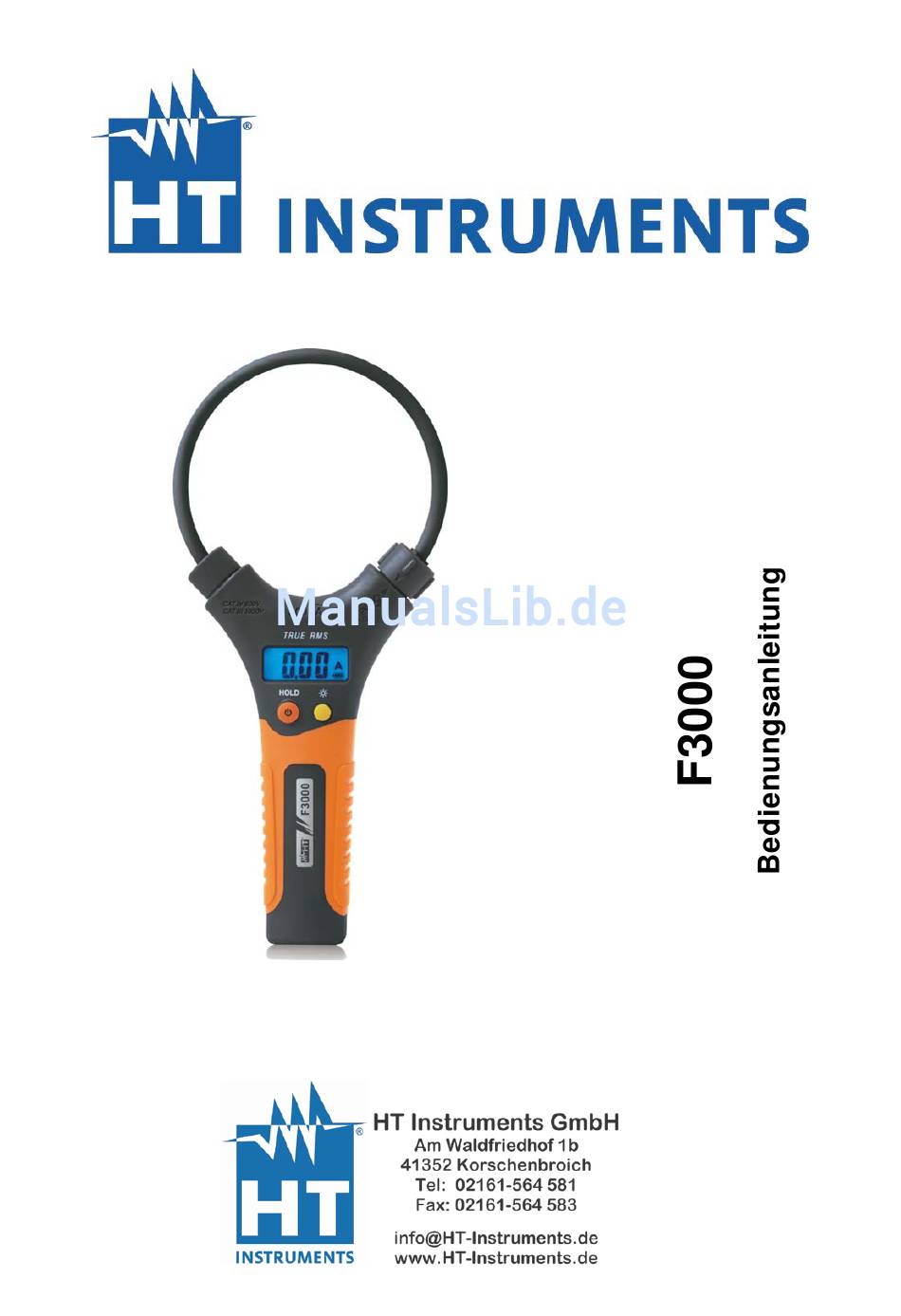

  • Seite 1  Copyright HT 2015 Ausführung DE 1.02 - 19/06/2015...

  • Seite 2: Inhaltsverzeichnis

    Inhalt: SICHERHEITSVORKEHRUNGEN UND VERFAHREN ..........1 1.1. Vorwort ..........................1 1.2. Während der Anwendung ....................2 1.3. Nach Gebrauch ....................... 2 1.4. Messkategorien-Definition (Überspannungskategorien)........... 2 ALLGEMEINE BESCHREIBUNG ................. 3 VORBEREITUNG FÜR DIE VERWENDUNG............... 3 3.1. Vorbereitende Prüfung..................... 3 3.2. Versorgung des Gerätes ....................3 3.3.

  • Seite 3: Sicherheitsvorkehrungen Und Verfahren

    F3000 1. SICHERHEITSVORKEHRUNGEN UND VERFAHREN Dieses Gerät entspricht der Sicherheitsnorm IEC/EN61010-1 für elektronische Messgeräte. Zu Ihrer eigenen Sicherheit und der des Gerätes müssen Sie den Verfahren folgen, die in dieser Bedienungsanleitung beschrieben werden müssen besonders alle Bemerkungen lesen denen folgendes Symbol voran gestellt ist.

  • Seite 4: Während Der Anwendung

    F3000 1.2. WÄHREND DER ANWENDUNG Lesen Sie die folgenden Empfehlungen und Anweisungen sorgfältig: WARNUNG Das Nichtbefolgen der Verwarnungen und/oder der Gebrauchsanweisungen kann das Gerät und/oder seine Bestandteile beschädigen und eine Gefahr für den Benutzer darstellen. • Bevor Sie die Zange einschalten, entfernen Sie den Leiter von der Zange.

  • Seite 5: Allgemeine Beschreibung

    F3000 2. ALLGEMEINE BESCHREIBUNG Das Messgerät hat die nachfolgend aufgeführten technischen Merkmale: • AC TRMS Strom bis 3000A • flexibler Wandler mit großem Durchmesser • Data HOLD-Funktion ( Messwert „einfrieren“) • Hintergrundbeleuchtung 3. VORBEREITUNG FÜR DIE VERWENDUNG 3.1. VORBEREITENDE PRÜFUNG Die gesamte Ausrüstung ist vor dem Versand mechanisch und elektrisch überprüft worden.

  • Seite 6: Bedienungsanleitung

    F3000 4. BEDIENUNGSANLEITUNG 4.1. GERÄTEBESCHREIBUNG 4.1.1. Funktionsbeschreibung LEGENDE: 1. Flexibler Stromwandler 2. Drehverschluss zum Öffnen/Schließen der flexiblen Wandlerschlaufe 3. LCD-Anzeige /HOLD Taste 5. Backlight Taste 6. Batteriefach Abb. 1: Gerätebeschreibung DE - 4...

  • Seite 7: Öffnen/Schliessen Flexibler Zangenbacken

    F3000 4.1.2. Öffnen/Schliessen Flexibler Zangenbacken WARNUNG • Positionieren Sie den Leiter möglichst in die Mitte der Wandlerschlaufe um die spezifizierte Genauigkeit einhalten zu können (siehe Abb.2) • Beim Anlegen/Entfernen des Gerätes an stromführenden Leitern, sind entsprechende Sicherheitsmaßnahmen befolgen (z.B. Schutzhandschuhe) um einen gefährlichen elektrischen Schlag für den Anwender und eine mögliche Beschädigung des Gerätes zu vermeiden...

  • Seite 8: Beschreibung Der Tasten Und Der Funktionen

    F3000 4.2. BESCHREIBUNG DER TASTEN UND DER FUNKTIONEN 4.2.1. /HOLD Taste Die Multifunktionstaste /HOLD ermöglicht folgende Funktionen:  Drücken und Halten (länger als 2s) zum Ein- / Ausschalten des Messgerätes. Nach dem Einschalten erfolgt ein kurzer Autotest um den Batterieladezustand zu prüfen, die Meldung "FULL"...

  • Seite 9: Messung

    F3000 4.3. MESSUNG 4.3.1. AC Strommessung WARNUNG • Positionieren Sie den Leiter möglichst in die Mitte der Wandlerschlaufe um die spezifizierte Genauigkeit einhalten zu können (siehe Abb.2) • Beim Anlegen/Entfernen des Gerätes an stromführenden Leitern, sind entsprechende Sicherheitsmaßnahmen befolgen (z.B.

  • Seite 10: Wartung Und Pflege

    F3000 5. WARTUNG UND PFLEGE 5.1. ALLGEMEINE INFORMATIONEN 1. Das Messgerät, das Sie gekauft haben, ist ein Präzisionsinstrument. Überschreiten Sie niemals die technischen Grenzwerte in dieser Bedienungsanleitung bei der Messung oder bei der Lagerung, um mögliche Beschädigungen oder Gefahren zu vermeiden.

  • Seite 11: Technische Daten

    F3000 6. TECHNISCHE DATEN 6.1. TECHNISCHE EIGENSCHAFTEN Genauigkeit angegeben als [%Anzeige + (Ziffer* Auflösung)] auf 23°C±5°C, <80%RH AC TRMS Strom (Autorange) Max Überlastung Messbereich Auflösung Genauigkeit (*), (**) Frequenz Messbereich Lesen 30.00A 0.01A 33.00A ±(3.0%Anz + 5Zif) 45Hz ÷ 500Hz 300.0A...

  • Seite 12: Umweltbedingungen

    F3000 6.2. UMWELTBEDINGUNGEN 6.2.1. Klimabedingungen für den Gebrauch Bezugstemperatur: 23° ± 5°C 0°C ÷ 30°C (RH ≤ 80%) Betriebstemperatur: 30°C ÷ 40°C (RH ≤ 75%) 40°C ÷ 50°C (RH ≤ 45%) Zulässige Betriebs-Luftfeuchtigkeit: <80%RH Lagertemperatur: -20 ÷ 60 °C Lager-Luftfeuchtigkeit: <80%RH...

  • Seite 13: Service

    F3000 7. SERVICE 7.1. GARANTIEBEDINGUNGEN Für dieses Gerät gewähren wir Garantie auf Material- oder Produktionsfehler, entsprechend unseren allgemeinen Geschäftsbedingungen. Während der Garantiefrist behält sich der Hersteller das Recht vor, das Produkt wahlweise zu reparieren oder zu ersetzen. Der Hersteller übernimmt keine Haftung für Personen- oder Sachschäden.
