4.3.9. Wirkleistungsmessung in 3 phasigen Systemen ( 4 Leiter )

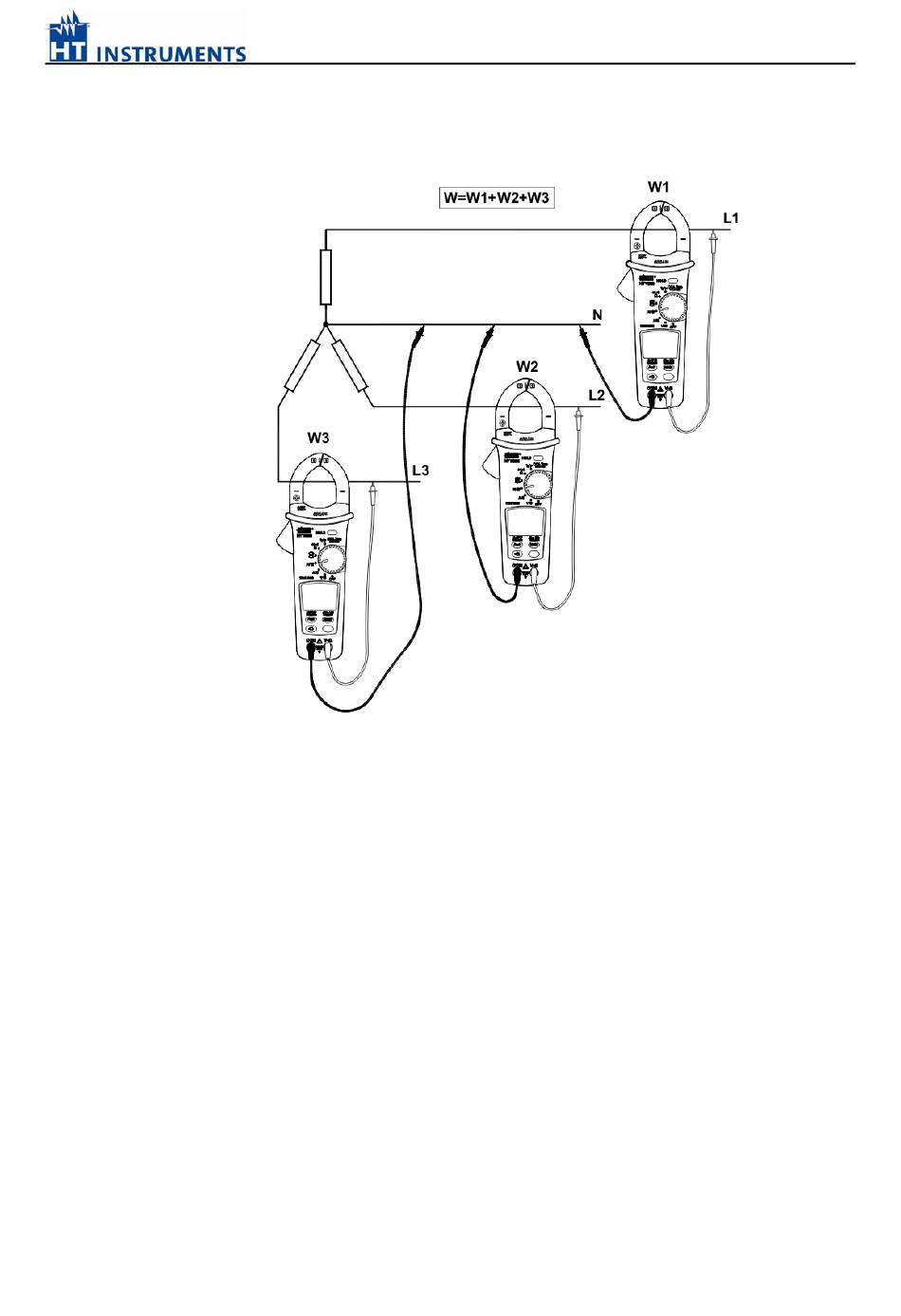

Abb.9 Wirkleistung und Leistungsfaktor in 3-phasigen Systemen ( 4 Leiter)
1. Wählen Sie die PF W∼ Position
2. Verbinden Sie die rote Messleitung mit der V/Ω Buchse und die schwarze Messleitung
mit der COM Buchse..
3. Verbinden Sie die Prüfspitzen mit der Phase L1 und dem Neutralleiter N. Öffnen Sie
die Zangenbacken und umschließen Sie damit einen einzelnen Leiter der Phase 1
(erste Messung von W1) danach verbinden Sie die Prüfspitzen mit der Phase L2 und
dem Neutralleiter N. Öffnen Sie die Zangenbacken und umschließen Sie damit den
Leiter der Phase 2 (Messung W2). Abschließend verbinden Sie die Prüfspitzen mit der
Phase L3 und dem Neutralleiter N. Öffnen Sie die Zangenbacken und umschließen Sie
damit den Leiter der Phase 3 (Messung W3). Die totale Wirkleistung ist die Summe der
Werte W1, W2 und W3.
4. "OL.U" Meldung erscheint im Display sofern die Spannung >1000V ACrms ist. "OL.A"
Meldung erscheint im Display sofern der Strom >620A Acrms ist. "OL.UA" Meldung
erscheint im Display sofern der gemessene Strom >620A Acrms und die Spannung
>1000V ist. "±OL kW" erscheint im Display sofern die Wirkleistung >600kW oder < -
600kW. Die Meldung "0.000 kW" wird angezeigt bei gemessenen Spannungen von
<0.5VACrms oder gemessenen Strömen < 0.5Arms.
5. Das "- " Symbol im Display deutet auf Generatorbetrieb hin ( negative Wirkleistung,
überprüfen sie die Stromflussrichtung und den korrekten Anschluss der Stromzange
6. Für Max/ Min und Hold Messungen siehe Kapitel 4.2.3 und 4.2.1.
- 18 -
HT7022
