4.3. FUNKTIONEN DES DREHWAHLSCHALTERS
4.3.1. AC, DC, AC+DC Spannungsmessung (TRMS), Frequenz & THD%
• Die maximale Eingangsspannung beträgt 1000V ACrms oder DC.
Versuchen Sie nicht, irgendeine Spannung zu messen, die die
Grenzwerte übersteigt. Das Überschreiten der Grenzwerte könnte einen
elektrischen Schock verursachen und das Messgerät beschädigen.
1. Wählen Sie die "
2. Verbinden Sie die rote Messleitung mit der V/Ω Buchse, und die schwarze Messleitung
mit der COM Buchse.
3. Drücken Sie zyklisch die Mode Taste um den gewünschten Modus zu erhalten
4. Verbinden Sie die Messspitzen mit dem gewünschten Stromkreis. Das Messgerät zeigt
Ihnen den entsprechenden Messwert an
5. Wenn auf dem Display das "O.L" Symbol erscheint, ist der aktuelle Messwert
außerhalb
out.F" wird angezeigt wenn die Frequenz > 500Hz ist.
6. Bei DC Messungen wird ein „–„ Symbol angezeigt wenn die Spannung negativ ist.
7. Für Max/ Min, Peak und Hold Messungen siehe Kapitel 4.2.3 und 4.2.1.
8. Für Frequenz und THD% Messungen siehe Kapitel 4.2.2.

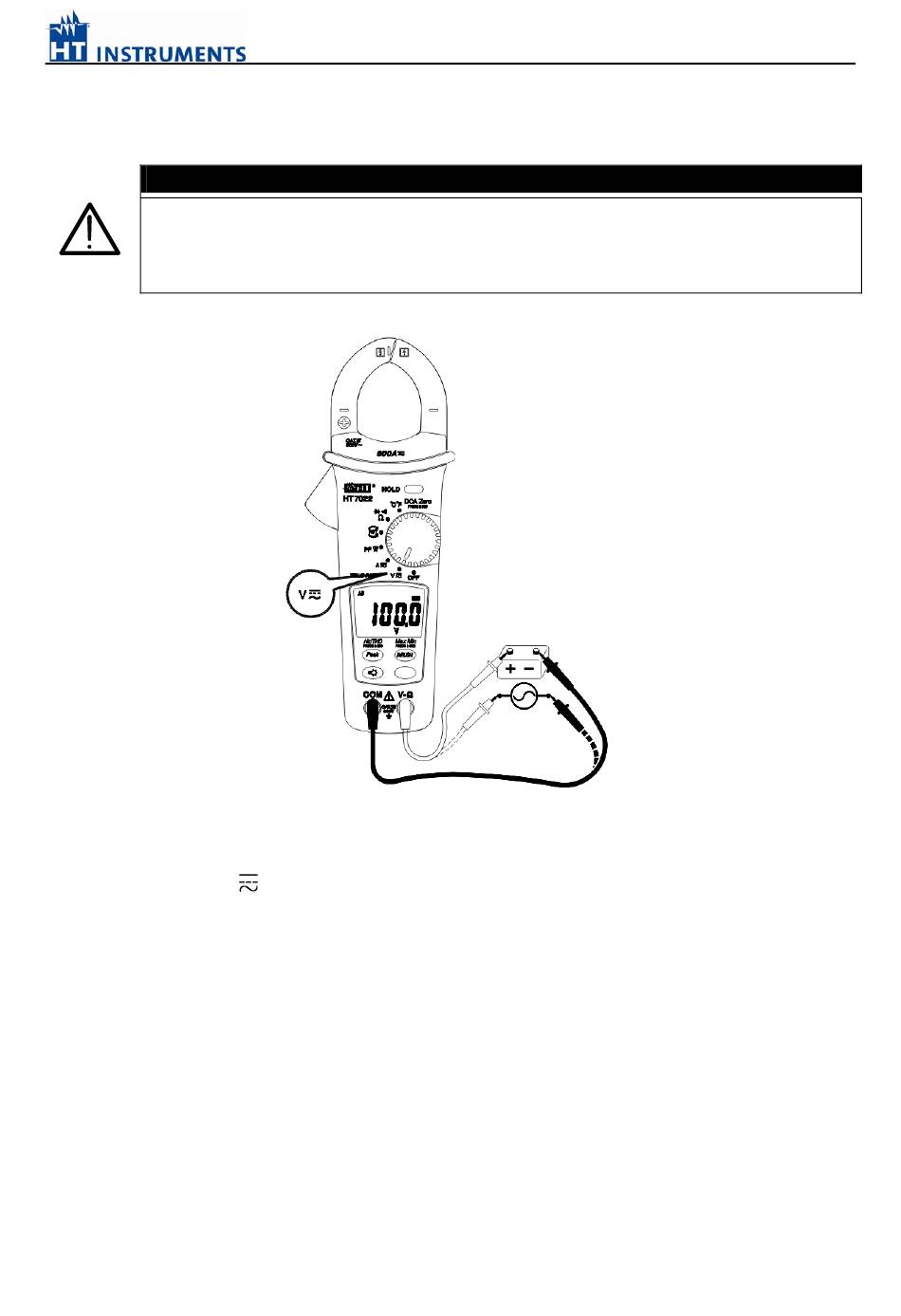

Abb. 2 AC und DC Spannungsmessung
" Position.
V
des
Messbereiches
WARNUNG
(>1000V
- 10 -
DC
oder
HT7022
ACrms)
