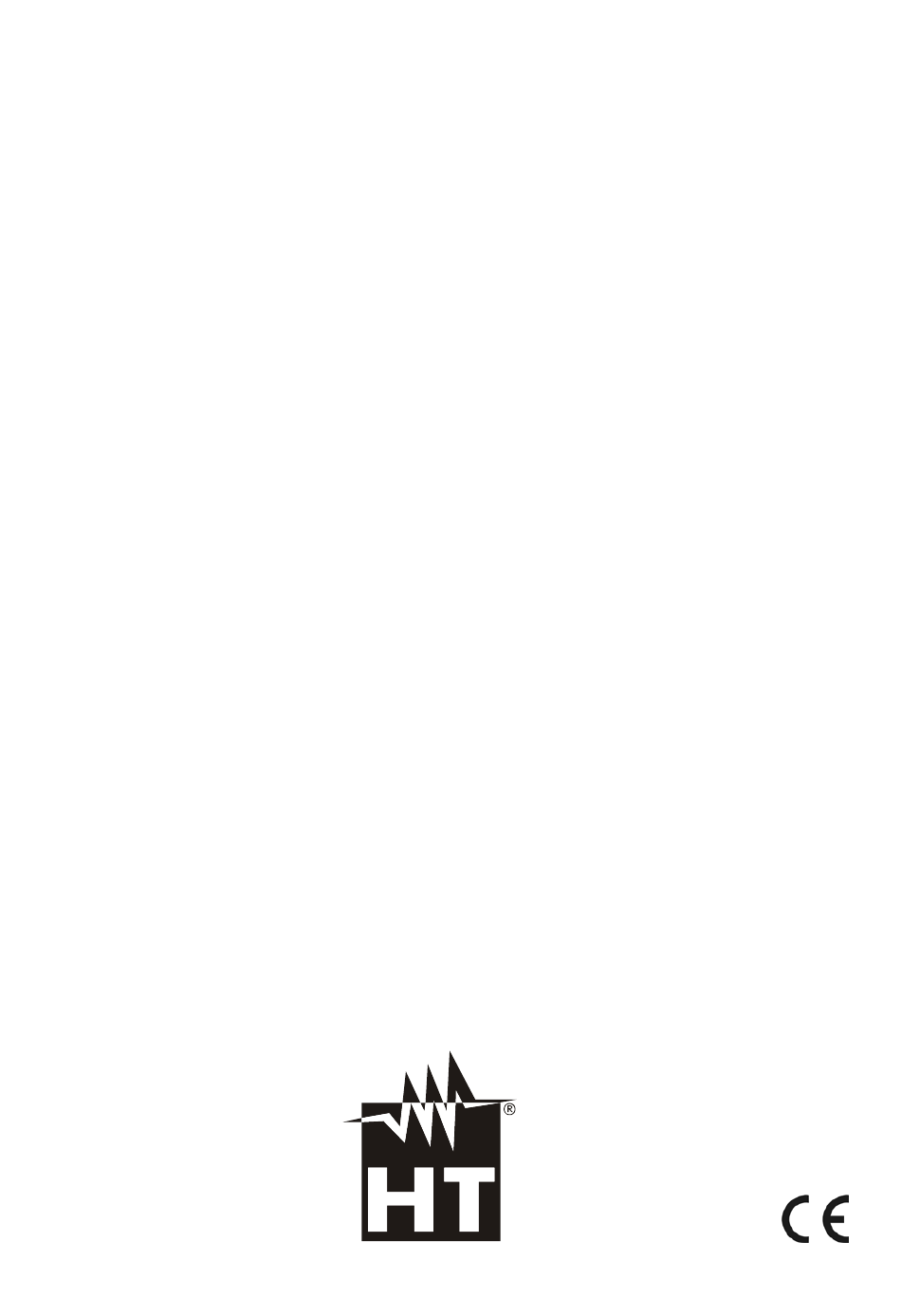

- Seite 1 DEUTSCH Bedienungsanleitung Copyright HT ITALIA 2017 Version IT 2.00 - xx/xx/2017...
-
Seite 2: Inhaltsverzeichnis
HT79 Inhalt: SICHERHEITSVORKEHRUNGEN UND -VERFAHREN ..........2 1.1. Vorbereitende Instruktionen ..................... 2 1.2. Während des Gebrauchs ....................3 1.3. Nach dem Gebrauch ....................... 3 1.4. Messkategorien-Definition (Überspannungskategorien) ........... 3 ALLGEMEINE BESCHREIBUNG ................. 5 2.1. Messgeräte mit Mittelwert und mit True RMS ..............5 2.2. -
Seite 3: Sicherheitsvorkehrungen Und -Verfahren
HT79 1. SICHERHEITSVORKEHRUNGEN UND -VERFAHREN Dieses Gerät entspricht Sicherheitsnorm IEC/EN61010-1 für elektronische Messgeräte. Zu Ihrer eigenen Sicherheit und der des Gerätes müssen Sie den Verfahren folgen, die in dieser Bedienungsanleitung beschrieben werden, und müssen besonders alle Notizen lesen, denen folgendes Symbol voran gestellt ist. -
Seite 4: Während Des Gebrauchs
HT79 • Messen Sie keine Stromkreise, die die spezifizierten Spannungs- oder Stromgrenzen übersteigen. • Prüfen Sie, ob die Batterie korrekt installiert ist. • Bevor Sie die Messleitungen mit dem zu messenden Stromkreis verbinden, sollten Sie überprüfen, ob der Funktionsdrehschalter auf die richtige Funktion eingestellt worden ist. - Seite 5 HT79 • Messkategorie steht für Messungen Stromkreisen, direkt Niederspannungsinstallationen angeschlossen sind. Beispiele hierfür sind Messungen an Haushaltsgeräten, tragbaren Werkzeugen und ähnlichen Geräten. • Messkategorie I steht für Messungen, die an Stromkreisen durchgeführt werden, die nicht direkt an das HAUPTNETZ angeschlossen sind.
-
Seite 6: Allgemeine Beschreibung
HT79 2. ALLGEMEINE BESCHREIBUNG Das Gerät führt die folgenden Messungen durch: • DC und AC TRMS Spannungen bis 300V • DC Strom von 0.1mA bis 10A • AC TRMS Strom von 0.1mA bis 20A • AC & DC Leckstrom • Widerstand- und Durchgangstest mit Summer Jede dieser Funktionen kann durch den 6-stelligen Funktionsdrehschalter ausgewählt... -
Seite 7: Vorbereitung Zum Gebrauch
HT79 3. VORBEREITUNG ZUM GEBRAUCH 3.1. VORBEREITENDE PRÜFUNG Vor dem Versand wurden Elektronik und Mechanik des Messgeräts sorgfältig überprüft.. Zur Auslieferung des Gerätes in optimalem Zustand wurden die bestmöglichen Vorkehrungen getroffen. Dennoch ist es ratsam, einen Check durchzuführen, um einen möglichen Schaden zu entdecken, der während des Transports verursacht worden sein könnte. -
Seite 8: Nomenklatur
HT79 4. NOMENKLATUR 4.1. BESCHREIBUNG DES GERÄTS LEGENDE: 1. Zangenbacken 2. Handschutz- vorrichtung 3. Taste 4. Zangenbacken öffner 5. Funktions- wahlschalter 6. ZERO Taste 7. MIN/MAX Taste 8. HOLD Taste 9. LCD-Anzeige 10. Eingangsbuchse 11. Eingangsbuchse VΩ 12. Befestigungs- schraube 13. -
Seite 9: Beschreibung Der Symbole Auf Der Anzeige
HT79 4.2. BESCHREIBUNG DER SYMBOLE AUF DER ANZEIGE LEGENDE: 1. Auto Power OFF Symbol 2. AC Größen Symbol 3. DC Größen Symbol 4. Aktivierte HOLD Funktion 5. Aktivierte ZERO Funktion 6. Widerstands-Messeinheit 7. Aktivierter Durchgangstest 8. Spannungs-Messeinheit 9. Strom-Messeinheit 10. Aktivierte MAX Funktion 11. -
Seite 10: Anweisungen Zum Gebrauch
HT79 Schalten Sie das Gerät aus (OFF). Drücken und halten Sie die HOLD Taste und schalten Sie das Gerät durch Drehen des Funktionswahlschalters ein. Das Symbol verschwindet vom Display. “ ” Schalten Sie das Gerät aus und wieder ein, um die Funktion wieder zu aktivieren. -
Seite 11: Ac Spannungsmessung
HT79 5.2. AC SPANNUNGSMESSUNG ACHTUNG Die maximale AC Eingangsspannung beträgt 300Vrms. Versuchen Sie nicht, Spannungen zu messen, die die Grenzwerte, die in diesem Handbuch angegebenen werden, überschreiten. Das Überschreiten der Grenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen. -
Seite 12: Widerstandsmessung
HT79 5.3. WIDERSTANDSMESSUNG ACHTUNG Entfernen Sie vor der Widerstandsmessung alle Spannungen vom Messobjekt und entladen Sie alle Kondensatoren, falls vorhanden. Abb. 6: Verwendung des Gerätes für Widerstandsmessung 1. Wählen Sie die Stellung aus. Ω 2. Verbinden Sie die rote Messleitung mit der Eingangsbuchse VΩ... -
Seite 13: Durchgangstest
HT79 5.4. DURCHGANGSTEST ACHTUNG Entfernen Sie vor der Widerstandsmessung alle Spannungen vom Messobjekt und entladen Sie alle Kondensatoren, falls vorhanden. Abb. 7: Verwendung des Gerätes für Durchgangstest 1. Wählen Sie die Stellung aus. Ω 2. Drücken Sie die MIN/MAX Taste, bis das Symbol im Display erscheint. -
Seite 14: Dc Strommessung
HT79 5.5. DC STROMMESSUNG ACHTUNG Entfernen Sie vor der Messung alle Messleitungen vom Messobjekt und vom Messgerät. Abb. 8: Verwendung des Gerätes für Gleichstrommessung 1. Wählen Sie die Stellung aus. 2. Drücken Sie die ZERO Taste zur Nullstellung des restlichen Magnetisierungs-Stroms. -
Seite 15: Ac Strommessung
HT79 5.6. AC STROMMESSUNG ACHTUNG Entfernen Sie vor der Messung alle Messleitungen vom Messobjekt und vom Messgerät. Abb. 9: Verwendung des Gerätes für Wechselstrommessung 1. Wählen Sie die Stellung aus. 2. Setzen Sie den Leiter ins Zentrum der Zangenöffnung (siehe Fig. 9), damit Sie eine genauere Ablesung der Messwerte erhalten (siehe Fig. -
Seite 16: Messung Von Ac/Dc Leckstrom
HT79 5.7. MESSUNG VON AC/DC LECKSTROM ACHTUNG Setzen Sie den/die Leiter ins Zentrum der Zangenöffnung, damit Sie eine genauere Ablesung der Messwerte erhalten (siehe § 4.1.1). Abb. 10: Mögliche Einsätze der Stromzange zur Messung von AC oder DC Leckstrom Messung mit direkter Methode an Erdungsleitern (PE) 1. -
Seite 17: Wartung Und Pflege
HT79 6. WARTUNG UND PFLEGE 6.1. ALLGEMEINE INFORMATIONEN 1. Überschreiten Sie niemals die technischen Grenzwerte in dieser Bedienungsanleitung bei der Messung oder bei der Lagerung, um mögliche Beschädigungen oder Gefahren zu vermeiden. 2. Verwenden Sie dieses Messgerät nicht unter ungünstigen Bedingungen wie hoher Temperatur oder Feuchtigkeit. -
Seite 18: Technische Daten
HT79 7. TECHNISCHE DATEN 7.1. TECHNISCHE EIGENSCHAFTEN Die Genauigkeit ist angegeben als [%Ablesung + (Anzahl der Ziffern*Auflösung) bei 23°C±5°C, <80%RH DC Spannung (Autorange) Bereich Auflösung Genauigkeit Eingangswiderstand Überlastschutz 50.00V 0.01V ±(1.0%Abl+2Ziff) 300VDC/ACrms 1MΩ 300.0V 0.1V AC TRMS Spannung (Autorange) Bereich Auflösung... -
Seite 19: Allgemeine Eigenschaften
HT79 7.1.3. Allgemeine Eigenschaften Mechanische Eigenschaften Abmessungen (L x B x H): 206 x 76 x 34mm Gewicht (inklusive Batterie): 262g Öffnung der Zange 23mm Max Kabeldurchmesser: 23mm Mechanischer Schutz: IP20 Stromversorgung Batterietyp: 2x1.5V Batterien Typ AAA IEC LR03 Anzeige für niedrigen Batterieladezustand: Symbol im Display. -
Seite 20: Service
HT79 8. SERVICE 8.1. GARANTIEBEDINGUNGEN Für dieses Gerät gewähren wir Garantie auf Material- oder Produktionsfehler, entsprechend unseren allgemeinen Geschäftsbedingungen. Während der Garantiefrist behält sich der Hersteller das Recht vor, das Produkt wahlweise zu reparieren oder zu ersetzen. Der Hersteller übernimmt keine Haftung für Personen- oder Sachschäden.
