4.3.7. Leistungsfaktormessung in 1-phasigen Systemen
1. Wählen Sie die PF W∼ Position.
2. Drücken sie die Mode Taste um die Funktion Leistungsfaktor „PF" auszuwählen. Die -
- - - Zeichen erscheinen im Display.
3. Verbinden Sie die rote Messleitung mit der V/Ω Buchse, und die schwarze Messleitung
mit der COM Buchse..
4. Verbinden Sie die Prüfspitzen mit dem gewünschten Messobjekt. Öffnen Sie die
Zangenbacken und umschließen Sie damit einen einzelnen Leiter. Der Leistungsfaktor
wird angezeigt.
5. Die Meldung PF - - - - wird angezeigt bei gemessenen Spannungen von <0.5VACrms
oder gemessenen Strömen <0.5Arms.
6. Das "- " Symbol im Display deutet auf kapazitiven Leistungsfaktor hin.
7. Für Max/ Min und Hold Messungen siehe Kapitel 4.2.3 und 4.2.1

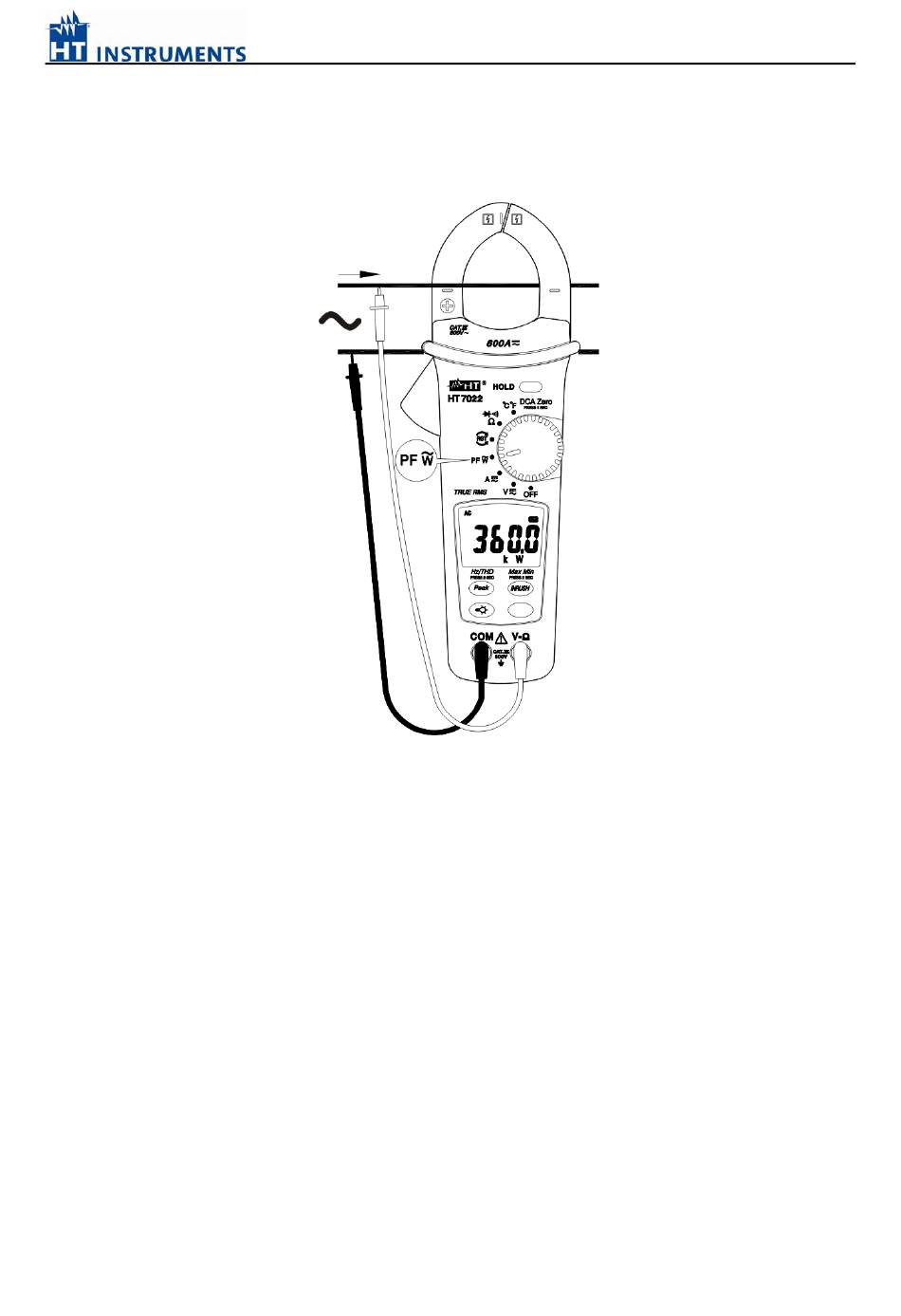

Abb. 7a Wirkleistung und Leistungsfaktor
- 16 -
