4.3.6. Wirkleistung und Leistungsfaktor in 1-phasigen Systemen
• Die maximale Eingangsspannung beträgt 1000V ACrms oder DC.
Versuchen Sie nicht, irgendeine Spannung zu messen, die die
Grenzwerte übersteigt. Das Überschreiten der Grenzwerte könnte einen
elektrischen Schock verursachen und das Messgerät beschädigen.
1. Wählen Sie die PF W∼ Position.
2. Verbinden Sie die rote Messleitung mit der V/Ω Buchse, und die schwarze Messleitung
mit der COM Buchse..
3. Verbinden Sie die Prüfspitzen mit dem gewünschten Messobjekt. Öffnen Sie die
Zangenbacken und umschließen Sie damit einen einzelnen Leiter (Die Wirkleistung
wird angezeigt.
4. "OL.U" Meldung erscheint im Display sofern die Spannung >1000V ACrms ist. "OL.A"
Meldung erscheint im Display sofern der Strom >620A Acrms ist. "OL.UA" Meldung
erscheint im Display sofern der gemessene Strom >620A Acrms und die Spannung
>1000V ist. "±OL kW" erscheint im Display sofern die Wirkleistung >600kW oder < -
600kW. Die Meldung "0.000 kW" wird angezeigt bei gemessenen Spannungen von
<0.5VACrms oder gemessenen Strömen <0.5Arms.
5. Das "- " Symbol im Display deutet auf Generatorbetrieb hin, überprüfen sie die
Stromflussrichtung.
6. Für Max/ Min und Hold Messungen siehe Kapitel 4.2.3 und 4.2.1
WARNUNG

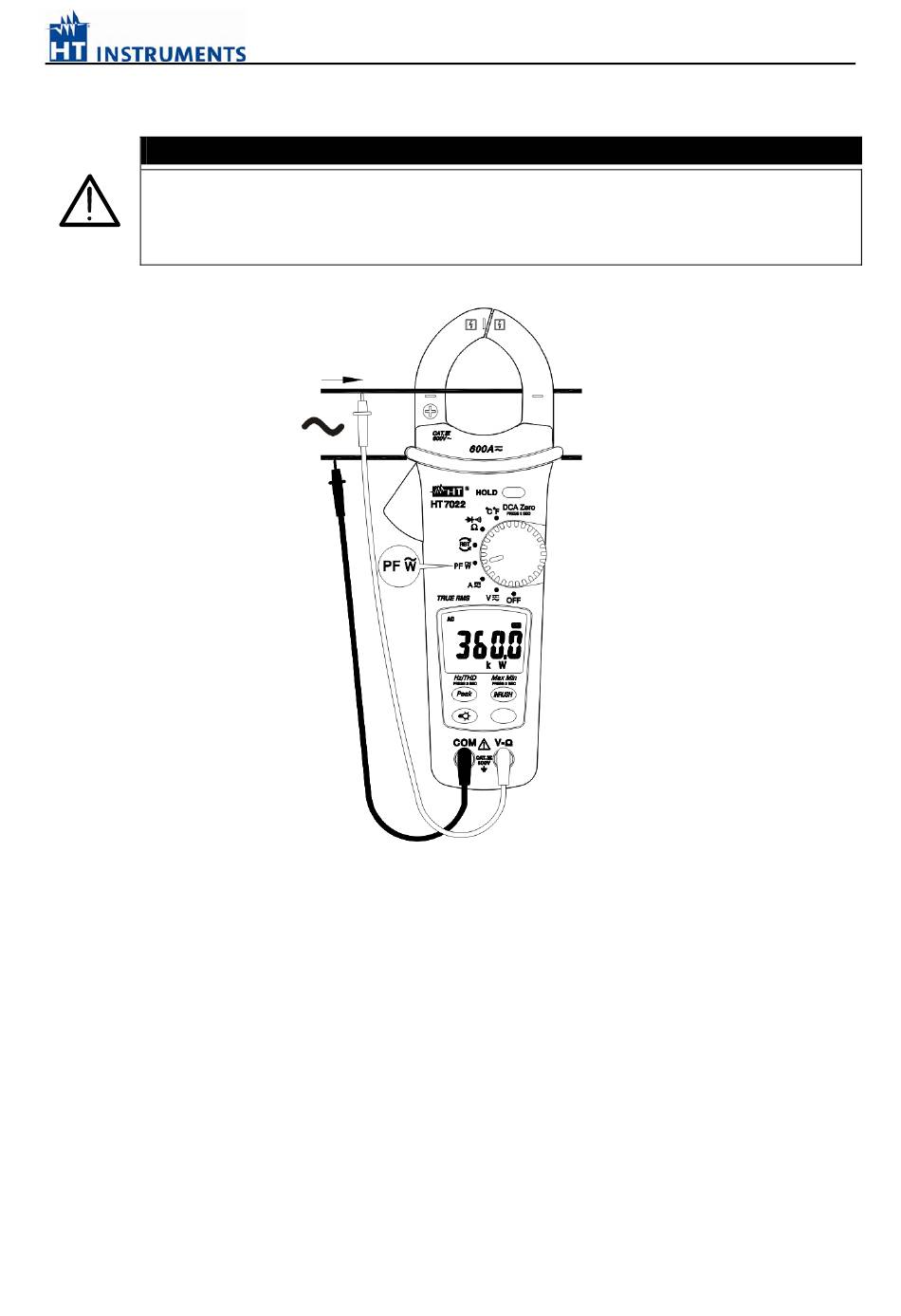

Abb. 7 Wirkleistung und Leistungsfaktor
- 15 -
HT7022
