4.3.5. Dioden Test
Entfernen Sie vor der Messung alle Spannungen vom Messobjekt und
entladen Sie alle Kondensatoren, falls vorhanden.
1. Wählen Sie die Ω
2. Drücken Sie die Mode Taste um den Diodentest zu aktivieren. Das Symbol
erscheint im Display
3. Verbinden Sie die rote Messleitung mit der V/Ω Buchse, und die schwarze Messleitung
mit der COM Buchse.
4. Schließen Sie die rote Messleitung an die positive Seite (Anode) der Diode an und die
schwarze Messleitung an die negative Seite (Kathode)
5. Der typische Spannungsabfall ist 0.4 ~ 1.0 V
6. Kehren Sie die Verbindungen um und messen Sie die Spannung über der Diode noch
einmal. Die Messergebnisse können wie folgt gedeutet werden:
Diode O.K.
Diode n.O.K.

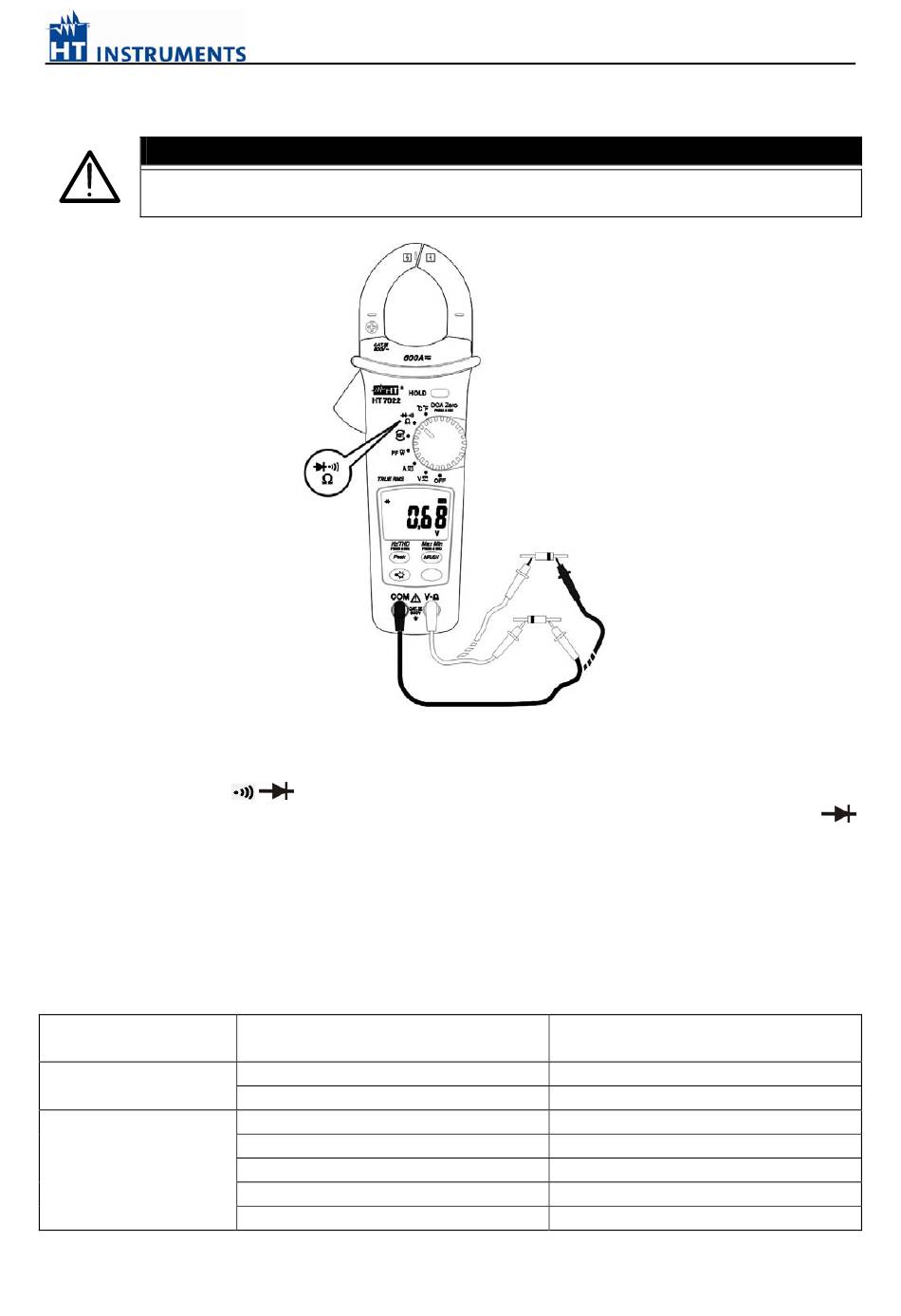

Abb. 6: Diodentest
Funktion
Anode verbinden mit Rot +,
Kathode verbinden mit Schwarz -
0.4V ~ 1.0V
" OL "
1.1V ~ 2.5V
" OL "
0.4V ~ 0.9V
0V
" OL "
WARNUNG
Verbindung tauschen
" OL "
0.4V ~ 1.0V
" OL "
1.1V ~ 2.5V
0.4V ~ 0.9V
0V
" OL "
- 14 -
