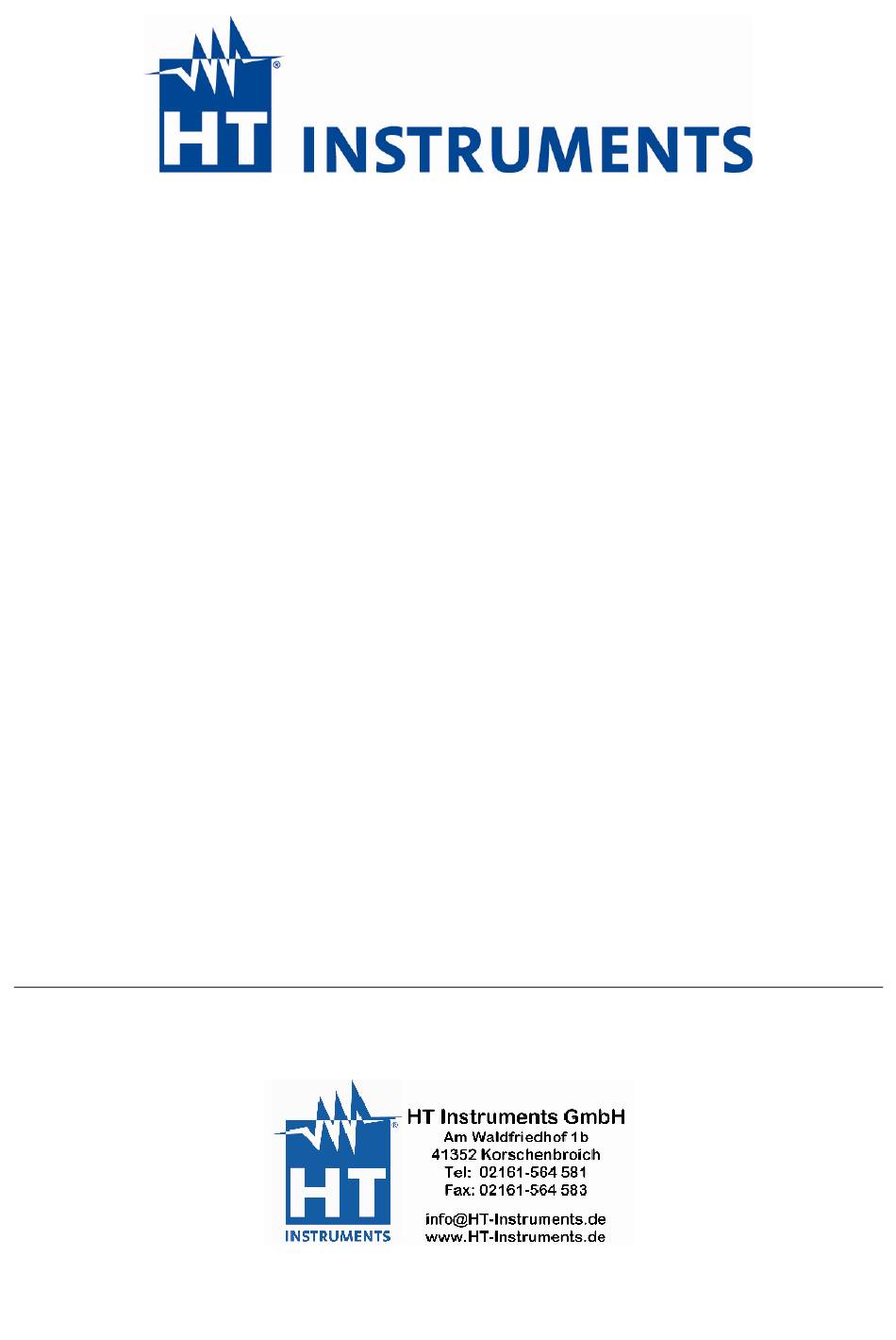

- Seite 1 HT7602 Digitale TRMS Stromzange 400A AC...
-
Seite 2: Inhaltsverzeichnis
HT7602 Inhaltsverzeichnis: 1. SICHERHEITSVORKEHRUNGEN UND VERFAHREN............3 1.1. Vorwort........................4 1.2. Während der Anwendung................... 4 1.3. Nach Gebrauch ......................4 1.4. Definition der Überspannungskategorie ..............5 2. ALLGEMEINE BESCHREIBUNG ..................5 2.1. Echt Effektivwert ( TRMS) und Mittelwert-Definitionen ..........6 2.2. - Seite 3 HT7602 - 2 -...
-
Seite 4: Sicherheitsvorkehrungen Und Verfahren
HT7602 1. SICHERHEITSVORKEHRUNGEN UND VERFAHREN Dieses Gerät entspricht der Sicherheitsnorm EN 61010-1 für elektronische Messgeräte. Zu Ihrer eigenen Sicherheit und der des Gerätes müssen Sie den Verfahren folgen, die in dieser Bedienungsanleitung beschrieben werden, und müssen besonders alle Notizen lesen, denen folgendes Symbol... -
Seite 5: Vorwort
HT7602 1.1. VORWORT • Dieses Modell ist für die Verwendung in einer Umgebung mit Verschmutzungs-Grad 2 vorgesehen. • Es kann für AC STROM- und AC/ DC SPANNUNGSMESSUNGEN als auch für FREQUENZMESSUNGEN in Installationen mit CAT III bis zu 600 Volt (Spannung zwischen Phase und Erde) und CAT II 600V benutzt werden. -
Seite 6: Definition Der Überspannungskategorie
Isolation sowie Übereinstimmung mit Kategorie III bis zu 600V zusichert (für Strommessungen), können Sie sich auf größtmögliche Sicherheits-Bedingungen verlassen. Das Messgerät HT7602 kann die folgenden Messungen ausführen: • AC Spannung • DC Spannung • AC Strom • Frequenzmessung • Widerstand •... -
Seite 7: Echt Effektivwert ( Trms) Und Mittelwert-Definitionen
HT7602 2.1. ECHT EFFEKTIVWERT ( TRMS) UND MITTELWERT-DEFINITIONEN Sicherheitstestgeräte für wechselnde Größen werden in zwei Kategorien geteilt: • Geräte für den MITTELWERT: Geräte, die nur den Wert der Welle bei der Grundfrequenz messen (50 oder 60Hz). • Geräte für den Echten Effektivwert (TRMS): Geräte, die den Effektivwert der getesteten Größe messen. -
Seite 8: Vorbereitung Für Die Verwendung
HT7602 3. VORBEREITUNG FÜR DIE VERWENDUNG 3.1. VORBEREITENDE PRÜFUNG Die gesamte Ausrüstung ist vor dem Versand mechanisch und elektrisch überprüft worden. Es wurde dafür Sorge getragen, dass das Messgerät Sie unbeschädigt erreicht. Dennoch ist es ratsam, einen Check durchzuführen, um einen möglichen Schaden zu entdecken, der während des Transportes verursacht worden sein könnte. -
Seite 9: Bedienungsanleitung
HT7602 4. BEDIENUNGSANLEITUNG 4.1. GERÄTEBESCHREIBUNG 4.1.1. Funktionsbeschreibung LEGENDE: 1. Induktive Zangenbacken. 2. Zangenöffner. 3. Funtkionstasten 4. Funktionswahlschalter 5. LCD Dsiplay 6. Eingangsbuchsen. Abb. 1: Instrumentenbeschreibung 4.1.2. Auto Power Off Funktion Automatische Abschaltung: Das Messgerät wird sich bei Nichtbenutzung nach 12 min automatisch abschalten um die Batterie zu schonen. -
Seite 10: Beschreibung Der Funktionstasten
HT7602 4.2. BESCHREIBUNG DER FUNKTIONSTASTEN 4.2.1. HOLD Funktion Mit dieser Taste DH aktivieren Sie die HOLD Funktion, um die Anzeige des Messwertes einzufrieren. Das Symbol "DH" wird angezeigt. Erneutes Drücken der Taste deaktiviert die Hold Funktion. Drücken Sie für 1 sec auf die Taste, so wird die Data Hold Funktion aktiviert. -
Seite 11: Funktionen Des Drehwahlschalters
HT7602 4.3. FUNKTIONEN DES DREHWAHLSCHALTERS 4.3.1. DC Spannungsmessung WARNUNG • Die maximale Eingangsspannung beträgt 600V DC. Versuchen Sie nicht, irgendeine Spannung zu messen, die die Grenzwerte übersteigt. Das Überschreiten der Grenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen. -
Seite 12: Ac Spannungsmessung ( )
HT7602 4.3.2. AC Spannungsmessung ( WARNUNG • Die maximale Eingangsspannung beträgt 600V AC. Versuchen Sie nicht, irgendeine Spannung zu messen, die die Grenzwerte übersteigt. Das Überschreiten der Grenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen. Abb. 3 AC Spannungsmessung 1. -
Seite 13: Frequenzmessung (Hz) Über Die Messleitungen
HT7602 4.3.3. Frequenzmessung (Hz) über die Messleitungen WARNUNG • Die maximale Eingangsspannung beträgt 600V AC. Versuchen Sie nicht, irgendeine Spannung zu messen, die die Grenzwerte übersteigt. Das Überschreiten der Grenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen. 1. Wählen Sie die V Hz / %”... -
Seite 14: Widerstandsmessung (Ω)
HT7602 4.3.5. Widerstandsmessung (Ω Ω Ω Ω ) WARNUNG Entfernen Sie vor der Widerstandsmessung alle Spannungen vom Messobjekt und entladen Sie alle Kondensatoren, falls vorhanden. Abb. 4: Widerstandsmessung 1. Wählen Sie die “ Ω Ω Ω Ω ” Funktion 2. Drücken Sie die Shift Taste bis das Symbol Ω Ω Ω Ω im Display erscheint. -
Seite 15: Dioden Test
HT7602 4.3.7. Dioden Test WARNUNG Entfernen Sie vor der Messung alle Spannungen vom Messobjekt und entladen Sie alle Kondensatoren, falls vorhanden. Abb. 5: Diodentest 1. Wählen Sie die “ Ω Ω Ω Ω ” Funktion 2. Drücken Sie die Shift Taste bis das Symbol im Display erscheint. -
Seite 16: Kapazitätsmessung
HT7602 4.3.8. Kapazitätsmessung WARNUNG Entfernen Sie vor der Messung alle Spannungen vom Messobjekt und entladen Sie alle Kondensatoren, falls vorhanden. Abb: 6 Messung der Kapazität 1. Wählen Sie die V Hz / %” Position 2. Drücken Sie die Shift Taste bis das Symbol nF im Display erscheint. -
Seite 17: Ac Strommessung
HT7602 4.3.9. AC Strommessung WARNUNG Entfernen Sie vor der Messung alle Messleitungen vom Messgerät. Abb: 7 Messung des Stromes und der Frequenz 1. Wählen Sie die “ A / Hz Position 2. Drücken Sie die Shift Taste bis das Symbol und A im Display erscheint. -
Seite 18: Frequenzmessung ( Hz) Über Die Zangenbacken
HT7602 4.3.10. Frequenzmessung ( HZ) über die Zangenbacken WARNUNG Entfernen Sie vor der Messung alle Messleitungen vom Messgerät. 1. Wählen Sie die “ A / Hz Position 2. Drücken Sie die Shift Taste bis das Symbol Hz im Display erscheint. -
Seite 19: Wartung Und Pflege
HT7602 5. WARTUNG UND PFLEGE 5.1. ALLGEMEINE INFORMATIONEN 1. Diese Stromzange ist ein Präzisionsmessgerät. Überschreiten Sie niemals die technischen Grenzwerte bei der Messung oder bei der Lagerung um mögliche Beschädigungen oder Gefahren zu vermeiden. 2. Setzen Sie das Messgerät nicht Umgebungen mit hoher Temperatur, hoher Luftfeuchtigkeit oder direkter Sonneneinstrahlung aus. -
Seite 20: Technische Daten
HT7602 6. TECHNISCHE DATEN 6.1. EIGENSCHAFTEN Die Genauigkeit ist angegeben als [% der Anzeige + Ziffer]. Die Genauigkeit bezieht sich auf folgende Umweltbedingungen: 23°C ± 5°C mit einer relativen Luftfeuchtigkeit von <80%. DC Spannung ( Max. Input Überspan- Bereich Auflösung... - Seite 21 HT7602 Frequenz über Stromzange (Hz) Eingangs- Bereich Auflösung Genauigkeit empfindlichk Max. Eingangsstrom 5.00Hz – 49.99Hz 0.01Hz ±(0.2%rdg ± 50.0Hz – 499.9Hz 0.1Hz 2dgt) onda 400A rms sinusoidale 0.500kHz – 1.000kHz Widerstand (Ω Ω Ω Ω ) Bereich Auflösung Genauigkeit Prüfstrom Überspannungsschutz...
-
Seite 22: Sicherheit
HT7602 6.1.1. Sicherheit Sicherheitsstandard: EN 61010-1 Isolation: Klasse 2, doppelte, verstärkte Isolation Verschmutzungsgrad: Maximale Höhe: 2000m Überspannungskategorie: CAT III 300V, CAT II 600V 6.1.2. Allgemeine Daten Mechanische Eigenschaften Abmessungen BxHxT: 171 x 58 x 27 mm Gewicht (inklusive Batterie): ca. 140 Zangenöffnung:... -
Seite 23: Garantie
Es wurde nach höchsten Qualitätsmaßstäben für Bauteile und Verarbeitung gefertigt. Die Betriebsbereitschaft seiner Funktionen wurde gemäß dem hohen Prüfstandard von HTI getestet. HT Instruments gewährt auf Material wie Verarbeitung eine Garantie von zwei Jahren ab Kaufdatum, vorausgesetzt, das Gerät wurde nicht geöffnet oder in seiner Bauweise verändert. - Seite 24 HT7602 - 23 -...
