4.3.8. Leistungs- und Energiemessung in 1 phasigen Systemen

• Die maximale Eingangsspannung beträgt 600V. Versuchen Sie nicht,
irgendeine Spannung zu messen, die die Grenzwerte übersteigt. Das
Überschreiten der Grenzwerte könnte einen elektrischen Schock
verursachen und das Messgerät beschädigen.

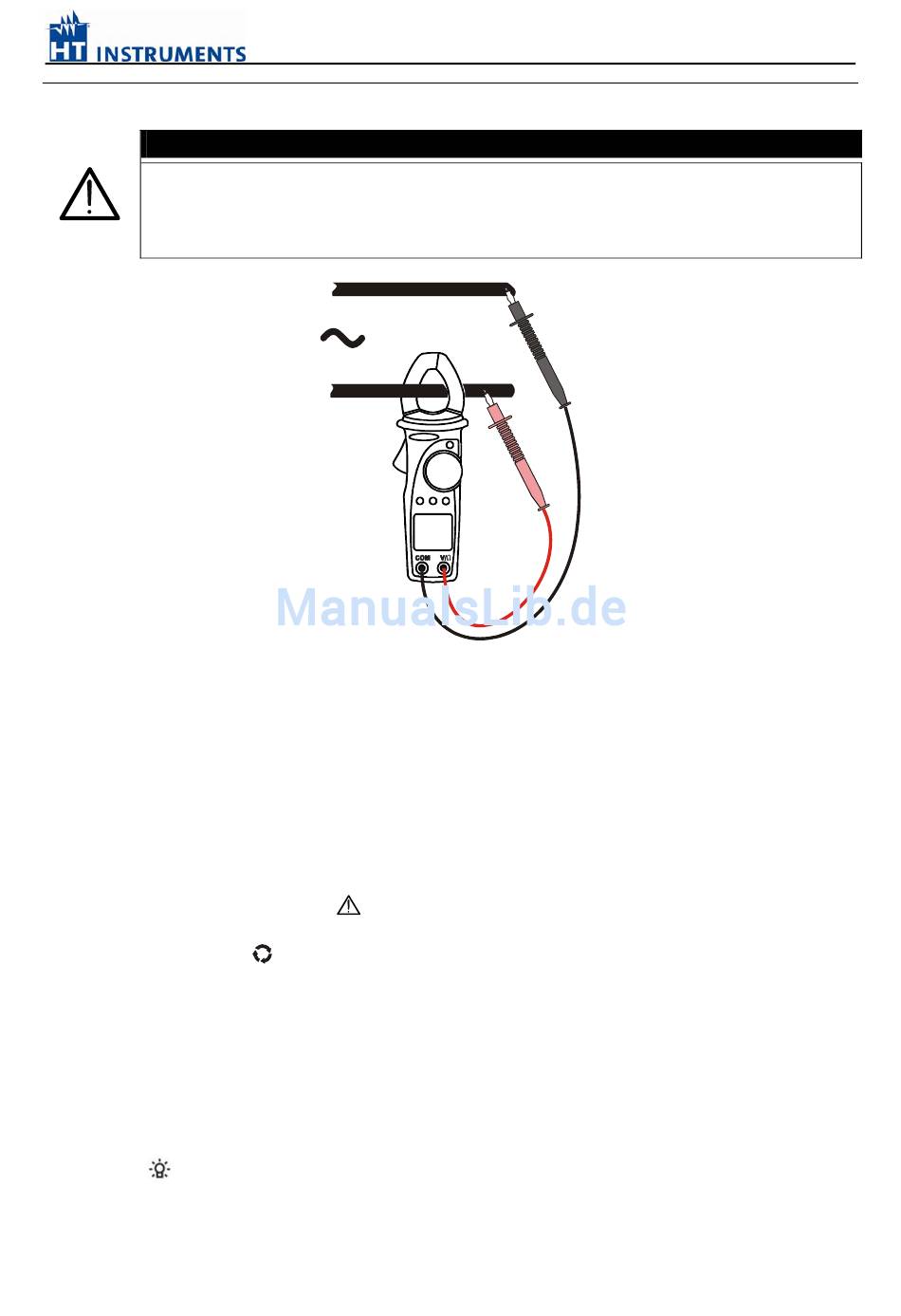

Abb. 12: Leistungs- und Energiemessung in 1 phasigen Systemen
1. Wählen Sie die "W" Funktion.
2. Öffnen Sie die Zangenbacken und umschließen Sie damit einen einzelnen Leiter.
Achten Sie dabei auf die Ausrichtungsmarkierungen auf den Zangenbacken. (siehe
Abschnitt 4.1.2 und Abb. 12).
3. Verbinden Sie die rote Messleitung mit der V/Ω Buchse, und die schwarze Messleitung
mit der COM Buchse.
4. Verbinden Sie die Prüfspitzen mit dem gewünschten Messobjekt (s. Abb. 12). Der
gemessene Leistungsfaktor und das Symbol AC werden auf dem Display angezeigt.
5. Wenn auf dem Display das "
Dadurch kann die Leistung und der Leistungsfaktor falsch angezeigt werden.
6. Durch Drücken der
• Wirkleistung (kW)
• Blindleistung (kVA, kapazitiv C, induktiv I);
• Scheinleistung (kVA);
• Leistungsfaktor
7. Wenn sich der Messwert schnell verändert und das Ablesen schwierig wird, drücken
Sie die D-H Taste, um die Anzeige mit dem aktuellen Messwert einzufrieren. Drücken
Sie erneut die D-H Taste, um den Modus zu verlassen.
8. Wenn die Messung bei schwacher Umgebungsbeleuchtung durchgeführt wird, halten
Sie die Taste für mind. 1 Sekunde gedrückt, um die Hintergrundbeleuchtung des
Displays zu aktivieren. Die Beleuchtung schaltet sich nach 5 Sekunden wieder ab.
Halten Sie die MAX/MIN/PK Taste mindestens 1 Sekunde gedrückt, um die Maximum-
(MAX), Minimum- (MIN), Durchschnitts- (AVG) oder Spitzenwertmessung (PK) zu
WARNUNG
" Symbol erscheint, ist der aktuelle Messwert zu hoch.
FUNC Taste werden folgende Werte angezeigt:
