4.3. FUNKTIONEN DES DREHWAHLSCHALTERS

4.3.1. AC/DC Spannungsmessung

• Die maximale Eingangsspannung beträgt 600V. Versuchen Sie nicht,
irgendeine Spannung zu messen, die die Grenzwerte übersteigt. Das
Überschreiten der Grenzwerte könnte einen elektrischen Schock
verursachen und das Messgerät beschädigen.
• Das Messgerät zeigt keine Werte unter 1,5V an.

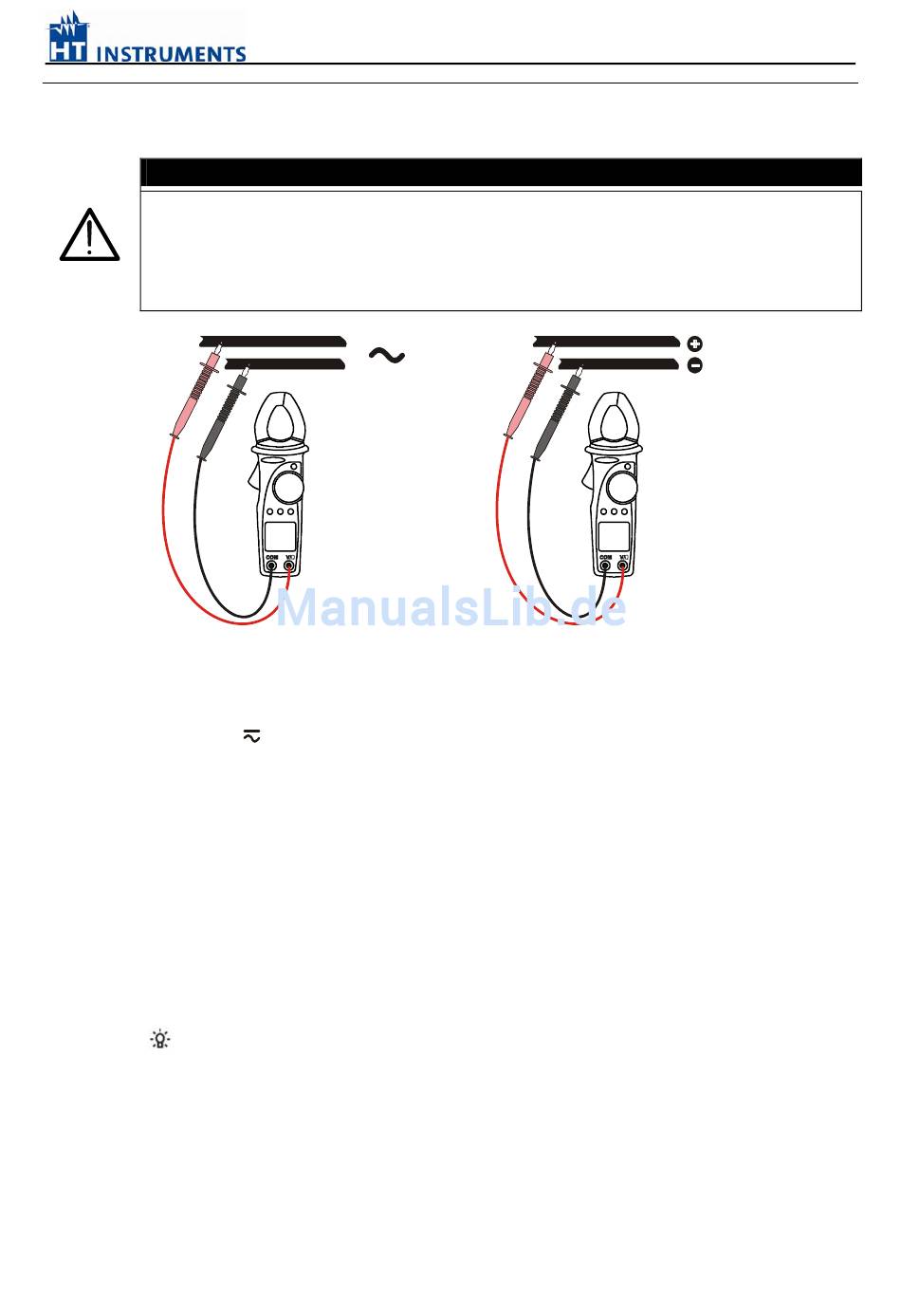

Abb. 4: AC Spannungsmessung
1. Wählen Sie die "
2. Verbinden Sie die rote Messleitung mit der V/Ω Buchse, und die schwarze Messleitung
mit der COM Buchse. Um die Handhabung zu vereinfachen stecken Sie die
Schutzkappe auf und befestigen eine der Testleitungen daran. (s. Abb. 3).
3. Verbinden Sie die Messspitzen mit dem gewünschten Stromkreis. Das Messgerät
wechselt automatisch zwischen AC und DC.
Bei einer AC Spannungsmessung wird ebenfalls die Frequenz angezeigt.
4. Die Anzeige des "-" Symbols erscheint bei einer negativen DC Spannungspolarität.
5. Wenn auf dem Display das "O.L" Symbol erscheint, ist der aktuelle Messwert zu hoch.
6. Wenn sich der Messwert schnell verändert und das Ablesen schwierig wird, drücken
Sie die D-H Taste, um die Anzeige mit dem aktuellen Messwert einzufrieren. Drücken
Sie erneut die D-H Taste, um den Modus zu verlassen.
7. Wenn die Messung bei schwacher Umgebungsbeleuchtung durchgeführt wird, halten
Sie die Taste für mind. 1 Sekunde gedrückt, um die Hintergrundbeleuchtung des
Displays zu aktivieren. Die Beleuchtung schaltet sich nach 5 Sekunden wieder ab.
Halten Sie die MAX/MIN/PK Taste mindestens 1 Sekunde gedrückt, um die Maximum-
(MAX), Minimum- (MIN), Durchschnitts- (AVG) oder Spitzenwertmessung (PK) zu
aktivieren. Alle Werte werden fortlaufend aktualisiert auch, wenn nur einer dieser Werte
aktuell angezeigt wird. Durch kurzes Drücken der MAX/MIN/PK Taste werden die
einzelnen Werte mit der zugehörigen Frequenz angezeigt.
" Position.
V
WARNUNG
Abb. 5: DC Spannungsmessung
- 11 -
HT4020 & HT4022
